      Главная  » Каталог оборудования » ИБП Online / Line-Interactive »  ФОРПОСТ ИБП-2000-220/60/220-2000Вт-ВР-2U

    Источник бесперебойного питания ФОРПОСТ ИБП-2000-220/60/220-2000Вт-ВР-2U


    Показать цены

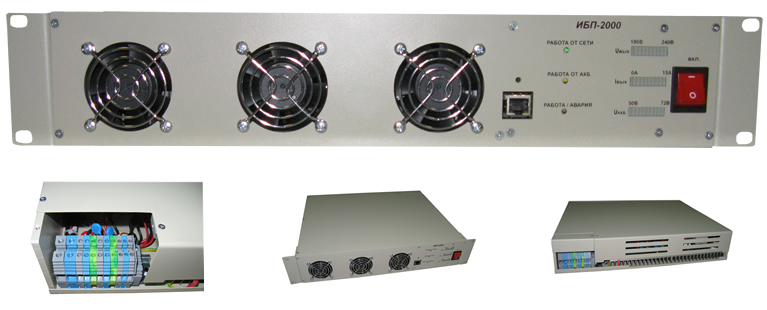

    Источник бесперебойного питания ФОРПОСТ ИБП-2000-220/60/220-2000Вт-ВР-2U

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

    файл в формате pdf Документация скачать


    Оборудование снято с производства



    ОПИСАНИЕ

    Источник бесперебойного питания ИБП-2000-220/60/220-2000Вт-ВР-2U предназначен для бесперебойного электропитания различной электронной аппаратуры и средств связи переменным стабилизированным синусоидальным напряжением 220В, 50Гц с потребляемой мощностью до 2000Вт.

     Особенности ИБП-2000-220/60/220-2000Вт-ВР-2U

    • ИБП-2000 работает в режиме двойного преобразования "ONLINE" или по определению нового стандарта IEC/EN 62040-3 - в режиме VFI-SS-111, то есть обладает способностью питать нагрузку напряжением, полностью стабилизированным по частоте и амплитуде, даже при сильных искажениях напряжения питающей электросети.

    • Переключение ИБП в режим работы от АКБ и обратно (питание от сети) происходит без изменения фазы выходного напряжения.

    • Встроенный релейный байпас.

    • ИБП-2000 предназначен для работы с внешними кислотными батареями 60В емкостью до 100 А/ч.

    • Возможно подключение батарей большей емкости (в этом случае увеличится время их заряда или необходимо устанавливать дополнительный выпрямитель для заряда батарей (ИПС-950-220/60В-12А 2U, ИПС-1200-220/60В-20А 2U)

    • ИБП имеет защиту от неправильной полярности входного напряжения, перегрева, перегрузки, короткого замыкания на выходе, от аварии по выходному напряжению.

    • LAN интерфейс для дистанционного контроля и управления.



     Принцип работы ИБП-2000-220/60/220-2000Вт-ВР-2U

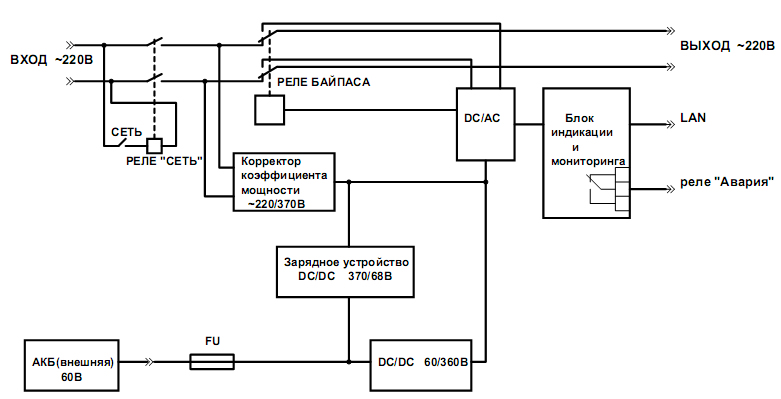

    Структурная схема ФОРПОСТ ИБП-2000

    Входное переменное напряжение 220В через реле сеть, при включенном тумблере «СЕТЬ» попадает на корректор коэффициента мощности, на выходе которого поддерживается напряжение 370В. Это напряжение поступает на инвертор DC/AC, на зарядное устройство DC/DC 370/68B. Выход DC/DC 60/360B соединен с выходом корректора коэффициента мощности. На выходе DC/DC 60/360B поддерживается напряжение 360В. Это значение ниже напряжения корректора коэффициента мощности, поэтому при наличии напряжения сети инвертор DC/AC питается от сети. На вход преобразователя DC/DC 60/360B поступает напряжение от АКБ.

    К АКБ подключено зарядное устройство DC/DC 370/68B с максимальным выходным током 10А. Преобразователь напряжения (инвертор) DC/AC выполнен по схеме мостового двухтактного преобразователя и формирует переменное напряжение 220В, 50Гц. Это напряжение через выходной L-C фильтр, подавляющий высокочастотные помехи, и контакты реле подается на выход ИБП.

    Функции тепловой защиты, защиты от перегрузки по току и контроль величины выходного напряжения выполняет контроллер DC/AC. Он обеспечивает управление частотой вращения вен-тиляторов в зависимости от нагрузки и температуры нагрева ИБП и реле байпаса. ИБП имеет реле сигнализации с «сухими» контактами для мониторинга исправности. При нормальной работе ИБП «нормально замкнутые» контакты этих реле разомкнуты. Реле байпаса (если предусмотрено), обеспечивает электроснабжение потребителя от напряжения сети при неисправности ИБП. При устранении неисправности питание потребителя переключается на ИБП.



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



    ► Основные параметры

    Параметры входного напряжения переменного тока
  • Номинальное значение напряжения сети переменного тока
  • Диапазон изменения напряжения сети переменного тока

  • 220В
    (176÷266)В
    Номинальная выходная мощность (активная) 2000 Вт
    Выходное напряжение ИБП
  • Величина выходного напряжения при работе от сети
  • Величина выходного напряжения при работе от АКБ
  • Частота выходного напряжения

  • 230±3%В
    220÷5%В
    50±1Гц
    Номинальный выходной ток при активной нагрузке 9,1А
    Коэффициент мощности ( cos(φ) ) ИБП (при работе от сети)
    при номинальном напряжении сети и токе нагрузки (0,5÷1) Iном., не менее
    0,98
    Крест-фактор 2:1
    Коэффициент полезного действия при токе нагрузке (0,5÷1) Iном. :
  • при работе от сети, не менее
  • при работе от АКБ, не менее
  • 0,8
    0,92
    0,8
    Коэфициент нелинейных искажений (активная нагрузка), не более 5%



    ► Параметры АКБ

    Напряжение АКБ номинальное 60В
    Напряжение содержания АКБ 68,1В
    Максимальный ток заряда АКБ 10А
    Максимальный ток от АКБ 47А
    Напряжение отключения АКБ (защита от глубокого разряда) 52В



    ► Подключение к ИБП

    Потребителей напряжения 220В 50Гц – кабель сечением, не менее 1,5 мм²
    Сеть 220В, 50Гц , не менее 2,5 мм²
    Провод заземления сечением, не менее 2,5 мм²
    «Сухих» контактов сигнализации, не менее 0,2 мм²



    ► Климатические условия

    Температура окружающей среды +(1÷45)°С
    Атмосферное давление (450÷800) мм.рт.ст.
    Относительная влажность при температуре окружающей среды +30°С, не более 95%
    Предельная температура окружающей среды при хранении и транспортировании -50°С



    ► Физические характеристики

    Масса, не более 10кг
    Габариты, не более 435 х 355 х 88 мм





    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    ФОРПОСТ ИБП-2000-220/60/220-2000Вт-ВР-2U

    НаименованиеОписание Цена с НДС

    Оборудование снято с производства

            ИБП 2000

    Источник бесперебойного питания с входным напряжением ~220В и выходным напряжением ~ 220В для работы с внешней батарей до 150А/ч ON LINE включает в себя полупроводниковый байпас .Мониторинг по LAN(SNMP)

    ПО ЗАПРОСУ
            ИБП 2000 для регистраторов переговоров

    ИБП для регистраторов переговоров ИБП 2000 Форпост, с входным напряжением ~220В и выходным напряжением ~ 220В для работы, с внешней батарей 50А/ч ON

    ПО ЗАПРОСУ
