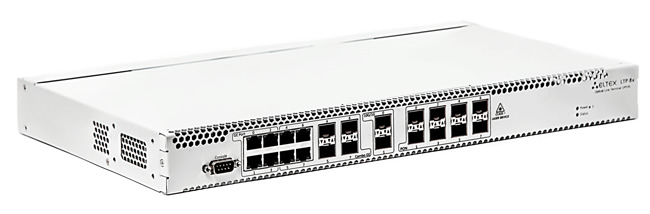

    Станционное оборудование OLT LTP-8X


    Показать цены


    Станционное оборудование OLT LTP-8X

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

    файл в формате pdf Документация скачать


    Описание

    Станционное оборудование (OLT) LTP-8X предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON). Интерфейсы GPON служат для подключения оптической распределительной сети (PON). К каждому интерфейсу можно подключить до 64 абонентских оптических терминалов по одному волокну. Выход в транспортную сеть оператора реализуется посредством 10 Gigabit или комбинированных Gigabit uplink интерфейсов.

    Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния. Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу до 64 абонентов.

    Сбор статистики

  • централизованный сбор, хранение и обработка журналов работы, событий, аварий;
  • система сбора и хранения аварийных сообщений;
  • система быстрого поиска абонентских устройств;
  • информация по количеству активных абонентов PON сети;
  • мониторинг состояния и статистика по сервисам Internet, VoIP, IPTV;
  • статистика активности абонентов PON;
  • централизованный сбор сообщений от устройств по Syslog;
  • система логирования всех действий пользователей в рамках системы.
  • Единая система управления

    Единая система управления (EMS), используемая в OLT LTP-8X, позволяет осуществлять:

    • поиск, добавление, настройку, мониторинг состояния OLT/ONT и других сетевых элементов;
    • мониторинг основных параметров устройств, электропитания;
    • мониторинг статистики по физическим и логическим интерфейсам;
    • управление абонентскими портами: конфигурации, профили;
    • управление системой массового автоматического обновления ПО абонентских PON устройств;
    • построение графиков динамики различных статистических параметров в режиме онлайн;
    • отображение в графическом виде состояния физических портов.

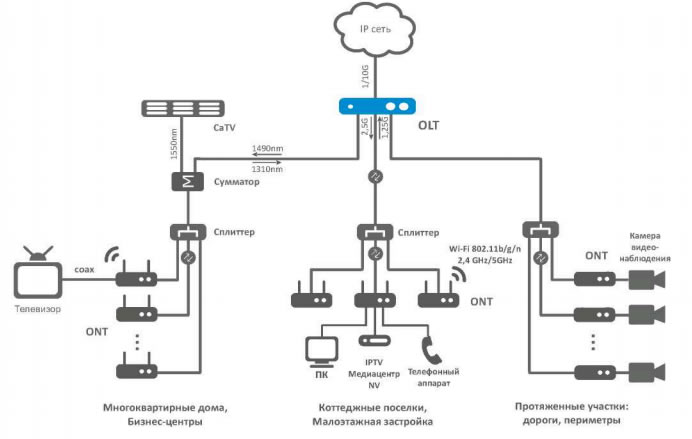

    Схема применения


    Схема применения OLT LTP-8X



    Технические характеристики


    Сетевые интерфейсы

    Uplink:
    – 2 порта 10GBase (SFP+)/1000 Base-Х
    – 4 комбинированных порта 10/100/1000 Base-T/1000 Base-X (SFP)
    – 4 порта 10/100/1000Base-T
    Downlink:
    – 8 портов 2.5/1.25 Гбит/с GPON (SFP)

    Режимы портов:
    – Дуплексный/полудуплексный режим 10/100/1000Mбит/c для электрических портов
    – Дуплексный режим 1/10Гбит/с для опт. портов

    Параметры SFP PON1

    – Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
    – Коэффициент разветвления - до 1:64
    – Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)
    – Поддержка DDM (вывод параметров в CLI):
    – Digital RSSI
    – Module Temperature
    – Supply Voltage
    – Laser Bias Current
    – Tx Optical Power Output

    Class B+:

    – Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
    – Максимальная дальность действия – 20 км
    – Передатчик: 1490nm DFB Laser
    – Data Rate: 2488Mb/s
    – Average Launch Power +1,5..+5 dBm
    – Spectral Line Width-20 dB 1.0 nm
    – Приемник: 1310nm APD/TIA Detector/Amplifier
    – Data Rate: 1244Mb/s
    – Receiver Sensitivity -28 dBm
    – Receiver Optical Overload -8 dBm

    Class C+:

    – Соответствует ITU-T G.984.2, FSAN Class C+, SFF-8472
    – Максимальная дальность действия – 60 км
    – Передатчик: 1490nm DFB Laser
    – Data Rate: 2488Mb/s
    – Average Launch Power +3..+7 dBm
    – Spectral Line Width-20 dB 1.0 nm
    – Приемник: 1310nm APD/TIA Detector/Amplifier
    – Data Rate: 1244Mb/s
    – Receiver Sensitivity -32 dBm
    – Receiver Optical Overload -2 dBm
    – Receiver Burst Mode Dynamic Range 20 dB

    Процессор

    – Тип процессора - Marvell, архитектура ARMv5TE
    – Тактовая частота процессора - 800МГц
    – Количество ядер - 1
    – Оперативная память - DDR2 SDRAM 256 МБ 320 МГц
    – Энергонезависимая память - 2х32 МБ SPI Flash

    Коммутатор

    – Коммутатор Ethernet - Marvell Packet Processor
    – Производительность коммутатора - 128 Гбит/с
    – Таблица MAC-адресов - 16К записей
    – Поддержка VLAN до 4К в соответствии с 802.1Q
    – Качество обслуживания QoS

    Общие параметры

    – Напряжение питания: 1
    – 220 В (150-250 В) AC, 50 Гц
    – 48 В (-36..-72 В) DC
    – Потребляемая мощность не более 20 Вт
    – Рабочий диапазон температур: от +50 до 400C
    – Относительная влажность до 80%
    – Габариты: с установленным блоком питания: 430х44х258 мм, 19'’ конструктив, типоразмер 1U

    Соответствует стандартам

    – ITU-T G.988 GPON
    – ITU-T G.984x GPON
    – IEEE 802.3i 10BASE-T Ethernet
    – IEEE 802.3u 100BASE-T Fast Ethernet
    – IEEE 802.3ab 1000BASE-T Gigabit Ethernet
    – IEEE 802.3z Fiber Gigabit Ethernet
    – ANSI/IEEE 802.3 NWay auto-negotiation
    – IEEE 802.3x Full Duplex and flow control
    – IEEE 802.3ad Link aggregation
    – IEEE 802.1p Protocol for Traffic Prioritization
    – IEEE 802.1Q Virtual LANs
    – IEEE 802.1ad Provider Bridges (QinQ)
    – IEEE 802.1v VLAN Classification by Protocol and Port
    – IEEE 802.3ac VLAN tagging
    – IEEE 802.1d MAC bridges
    – IEEE 802.1w Rapid Reconfiguration of Spanning Tree
    – IEEE 802.1s Multiple Spanning Trees

    Функциональные возможности

    – MAC address learning/aging
    – Ограничение количества MAC-адресов
    – Обработка неизвестных МАС-адресов
    – Ограничение широковещательного трафика
    – Ограничение многоадресного трафика
    – Количество multicast групп до 1024
    – Поддержка QinQ в соответствии с IEEE 802.1ad
    – Поддержка IGMP Proxy
    – Поддержка IGMP Snooping
    – Поддержка функции быстрого переключения программ TV (IGMP fast leave)
    – Статическая маршрутизация
    – Изоляция портов, изоляция портов в пределах одной VLAN
    – STP, RSTP, MSTP

    Управление и мониторинг

    – Управление и мониторинг: CLI, SNMP
    – Ограничение доступа: по паролю, IP-адресу





    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    OLT LTP-8X

    НаименованиеОписание Цена с НДС
            LTP-8X

    OLT LTP-8X, 8 портов GPON, 4 комбинированных порта 10/100/1000Base-T/1000Base-X, 4 порта 10/100/1000Base-T, 2 порта 10G Base-R (SFP+)/1000Base-X, L2+, RSSI

    168 622,00 руб.
