Купить ОФИСНАЯ IP АТС SMG-500

SMG-500 – офисная АТС на 500 абонентов с полным набором дополнительных абонентских сервисов (ДВО). Офисная IP АТС SMG-500 рассчитана на 250 SIP-абонентов в базовой конфигурации с возможностью расширения до 500 абонентов при приобретении соответствующего ПО1. Для подключения к ТфОП могут использоваться порты Е1 и SIP-транки. Аналоговые телефоны подключаются к SMG-500 через абонентские VoIP-шлюзы, IP-телефоны – напрямую через сеть передачи данных. Записи разговоров и CDR-файлы хранятся на SD-карте либо USB-накопителе. Также предусмотрена возможность автоматической выгрузки файлов на внешний носитель и на FTP-сервер.

Структура SMG-500. SMG-200 имеет субмодульную архитектуру и включает в себя контроллер (управляющий процессор, flash-память 4 GB, ОЗУ 2 GB), субмодуль потоков E1 C4Е1, субмодуль IP SM-VP-M300, Ethernet-коммутатор (L2) на 4 порта 10/100/1000BASE-T.

Принцип работы SMG-500. В направлении TDM – IP сигнал, поступающий на потоки Е1, подается на аудиокодеки субмодулей VoIP через внутрисистемную магистраль, кодируется по одному из выбранных стандартов, в виде цифровых пакетов поступает на обработку в ЦП устройства и передается в Ethernet-коммутатор. В направлении IP – TDM цифровые пакеты из Ethernet-коммутатора передаются на обработку в ЦП устройства, а затем на субмодули VoIP, декодируются и через внутрисистемную магистраль передаются в потоки Е1. Внешние 2-мегабитные потоки Е1 через согласующие трансформаторы поступают на фреймеры, при этом из потока выделяется сигнал синхронизации и выдается на общую линию синхронизации устройства. Управление приоритетностью линий синхронизации происходит на программном уровне, согласно заданному алгоритму.

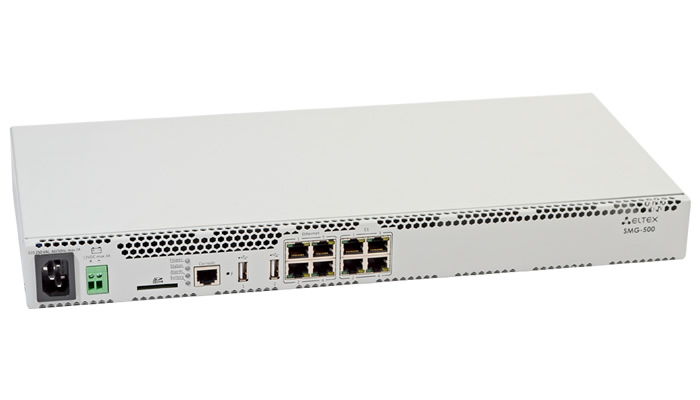

SMG-500 выполнена в металлическом корпусе размером 430х43,6х203,22 мм с возможностью установки в 19" конструктив типоразмера 1U. Потребляемая мощность - не более 40Вт при зарядке батареи, не более 20Вт без зарядки батареи. Питание: сеть переменного тока: 220В+-20%, 50 Гц или свинцово-кислотный аккумулятор 12В.

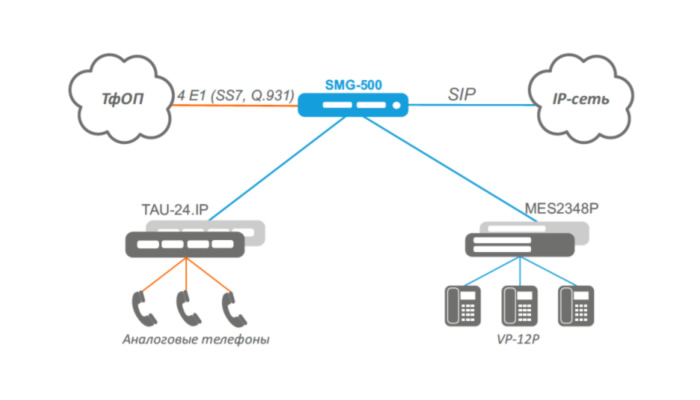

Схема применения SMG-500

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Интерфейсы

4 порта Е1 (RJ-48)
4 порта Ethernet 10/100/1000Base-T (RJ-45)
1 x USB2.0, 1 x USB3.0
1 слот для SD-карты
1 COM-порт (RS-232, RJ-45)

Протоколы VoIP

SIP, SIP-T/SIP-I
H.323

Расширенный функционал SIP/SIP-T/SIP-I

Взаимодействие SIP и SIP-T/SIP-I

TDM протоколы

ОКС7
PRI (Q.931)
Q.699 (взаимодействие PRI и ОКС7)

Голосовые кодеки

G.711 (a-law, Μ-law)
G.726
G.729 (A/B)
OPUS¹
AMR¹

Голосовые стандарты

VAD (детектор активности речи)
CNG (генерация комфортного шума)
AEC (эхо компенсация, рекомендация G.168)

Функциональные возможности

Интерактивный голосовой автоответчик (IVR) с графическим редактором
Система внешнего доступа к абонентам станции (DISA - Direct Inward System Access)
Очереди вызовов (Call queue):
– Различные алгоритмы выбора операторов
– Распределение вызовов с учетом повторного обращения Клиента
Система отчетов по операторам/группам операторов (обработанные вызовы, пропущенные вызовы, среднее время ожидания и др.)

Управление вызовами

Модификация номера до и после маршрутизации
Запись разговоров по параметрам
Ограничение количества линий на абонента
Настройка режима обслуживания абонента
Выключение транк-группы из работы
Прямое проключение транк-групп
Префикс на несколько транк-групп
Ограничение количества одновременных вызовов на SIP-интерфейс
Ограничение входящей нагрузки CPS (call per second) на транковой группе

Качество обслуживания (QoS)

Назначение Diffserv для SIP
Назначение Diffserv для RTP¹

DTMF

Передача методами INBAND, RFC 2833, SIP INFO, SIP NOTIFY

Биллинг

Запись биллинговой информации в CDR-файл, параллельная запись CDR-файла на локальный SD-диск, USB-flash или удаленный FTP-сервер
RADIUS Accounting
Поддержка различных биллинговых систем:
– Hydra Billing
– LANBilling
– PortaBilling
– NetUP
– BGBilling
Возможна интеграция с другими системами

Дополнительные виды обслуживания

Различные виды переадресации (Call Forward):
– Переадресация по недоступности (CFOS)
– Переадресация по неответу (CFNR)
– Переадресация безусловная (CFU)
– Переадресация по занятости (CFB)
Передача вызова (Call Transfer)
Музыка на удержании (MOH)
Удержание вызова (Call Hold)
Группа вызова (Call Hunt)
Перехват вызова (Call Pickup)
Индикатор занятости линии (Busy Lamp Field)
Конференция с последовательным сбором участников (CONF)¹
Конференция по списку¹
Трехсторонняя конференция
Интерком (Intercom)¹
Оповещение (Paging Call)¹
Очередь вызовов (Call Queue)
Обратный вызов (Сall Back) при достижении позиции в очереди¹
Запись разговоров (Call Recording)
Доступ по PIN-коду (PINCodeAccess)
Следуй за мной (Follow me)
Следуй за мной (по неответу) (Follow me on no response)
Не беспокоить (DND)¹

Гибкость

Загрузка и выгрузка конфигурации одним файлом
Создание нескольких сетевых интерфейсов для телефонии (SIP, RTP) с разными IP-адресами
Работа с несколькими планами нумерации
Резервирование сигнального канала ОКС7
Контроль активности разговорного соединения (по наличию RTP или RTCP)¹

Безопасность

Черный и белый списки IP-адресов для регистрации
Вывод в syslog всех попыток доступа к устройству
Автоматическая блокировка по IP-адресу после неуспешных попыток регистрации и/или доступа по протоколам http/https/telnet/ssh
Список разрешенных IP-адресов для доступа к управлению устройством
Разграничение прав доступа к web-интерфейсу
Аутентификация SIP-абонентов
RADIUS-авторизация (RFC 5090, Draft-Sterman)

Управление и мониторинг

Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе
Управление каналами и сигнальными линками ОКС-7 в web-интерфейсе
Аварийное логирование с возможностью сохранения логов на syslog-сервере
Хранение трассировок на SD-карте/USB-накопителе
Информирование об авариях по SNMP¹

Питание

Сеть переменного тока: 220В, 50 Гц
Аккумуляторная батарея 12В

¹Не поддерживается в текущей версии ПО 3.11.2
