Описание

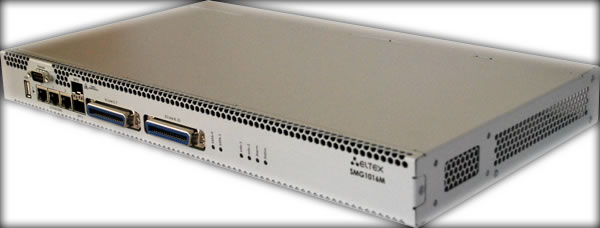

Eltex SMG-1016M - универсальное решение для построения телекомм сетей связи нового поколения. SMG-1016M предназначен для использования в качестве транкового шлюза для сопряжения сигнальных и медиапотоков TDM и VoIP-сетей, IP-АТС с поддержкой функций ДВО и СОРМ.

Особенности Eltex SMG-1016M

Масштабирование

Шлюз поддерживает до 16 потоков Е1 (ОКС7, PRI, V5.2 ) и до 768 каналов VoIP.

Интеллектуальная защита IP-сетей

Интеллектуальная защита от несанкционированных внешних подключений SIP-абонентов, а также по протоколам http/https/telnet/ssh. Для дополнительной защиты при подключении к публичным IP- сетям предусмотрена совместимость с пограничными контроллерами сессий, выполняющими функции межсетевых экранов для VoIP-сетей.

IP-АТС c поддержкой ДВО и СОРМ

Дополнительные опции для шлюза SMG-1016М позволяют использовать его в качестве полнофункциональной IP-АТС ёмкостью до 2 000 SIP-абонентов с поддержкой широкого набора ДВО, а также полным соответствием требованиям нормативных документов по СОРМ. Программный модуль IP-АТС ECSS-10 предназначен для быстрого развёртывания VoIP-узла связи с минимальными капитальными затратами (CAPEX). Наличие всех видов сертификатов на семейство продуктов ECSS-10 позволяет использовать IP-АТС ECSS-10 на базе транкового шлюза SMG-1016М в качестве АТС любого уровня с последующей приёмкой в эксплуатацию органами Россвязьнадзора и ФСБ.

Функциональная совместимость

100% функциональная совместимость SMG-1016M с цифровыми АТС, IP-АТС, Softswitches, VoIP-шлюзами, SIP-телефонами, программными SIP-клиентами за счет строго соответствия требованиям современных протоколов, рекомендаций и стандартов.

Транскодирование медиапотоков

Аппаратный транскодинг на базе медиакодеков Mindspeed Technologies позволяет согласовывать медиапотоки с различными VoIP-кодеками, которые используются в современных сетях связи.

RADIUS-маршрутизация

Интеллектуальная маршрутизация вызовов на основе ответов биллинговой системы по протоколу RADIUS позволяет строить гибкие правила для обработки вызовов.

Схемы применения

Конвертор протоколов

Местный узел связи

Абонентский вынос по протоколу V5.2

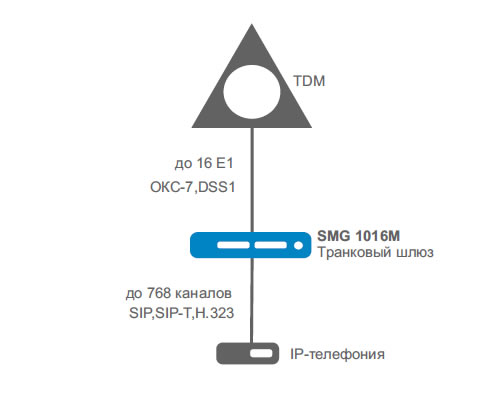

Конвертор протоколов Широкий набор поддерживаемых TDM и VoIP протоколов позволяет использовать SMG-1016M для согласования сигнальных и медиапотоков в направлениях VoIP <-> VoIP, VoIP <-> TDM, TDM <-> VoIP, TDM <-> TDM.

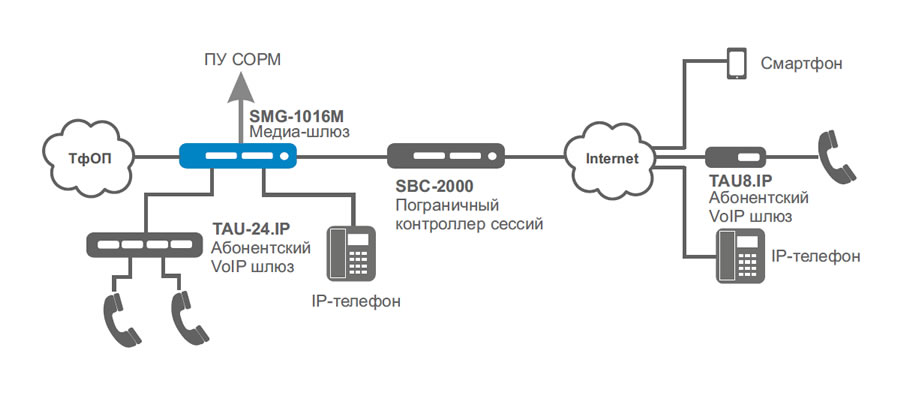

Местный узел связи Активация дополнительных опций программного модуля IP-АТС ECSS-10 (SMG1-PBX-2000, SMG1-VAS-500 и SMG1-SORM) позволяет использовать SMG-1016M на первоначальном этапе построения местного узла связи ёмкостью до 2000 SIP-абонентов в качестве полнофункциональной АТС с поддержкой базового набора ДВО и СОРМ. При увеличении ёмкости платформы, а также необходимости расширения списка предоставляемых сервисов предусмотрена возможность миграции SMG-1016M к полнофункциональному серверному решению программного коммутатора ECSS-10 с поддержкой многоуровневого резервирования и гибкого масштабирования всех компонентов.

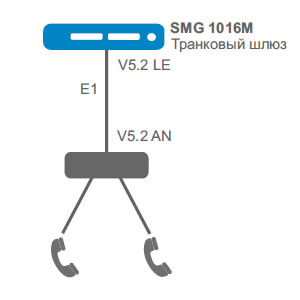

Абонентский вынос по протоколу V5.2 Активация дополнительных опций программного модуля IP- АТС ECSS-10 (SMG1-V5.2LE, SMG1-VAS-500) позволяет организо- вать абонентский вынос по протоколу V5.2 и обслуживать на этом выносе до 2000 абонентов с поддержкой полного набора ДВО. В качестве абонентского выноса может использоваться оборудование любого производителя, поддерживающее протокол V5.2 AN.p>

Технические характеристики

• Взаимодействие со STUN-сервером на SIP-интерфейсе
• Маршрутизация по номеру вызываемого (CdPN) или вызывающего (CgPN) абонента
• Модификация номера до и после маршрутизации
• Запись разговоров по параметрам¹
• Использование нескольких планов нумерации
• Ограничение количества линий на абонента
• Настройка режима обслуживания абонента
• Выключение транк-группы из работы
• Управление вызовом через RADIUS¹
• Прямое проключение транк-групп
• Поддержка СОРМ¹
• Префикс на несколько транк-групп
• Интерактивное голосовое меню (IVR)¹
• Выгрузка - загрузка конфигурации одним файлом
• Ограничение количества линий на SIP-интерфейс
• Ограничение количества входящих и исходящих линий на абонента
• Ограничение входящей нагрузки CPS  (calls per second) на транковой группе

• G.711 (a-law, µ-law), G.729 (A/B), G.723.1, G.726 (32 Кбит/c)

• T.38 Real-Time Fax, G.711 (a-law, µ-law) pass-through

• VAD (детектор активности речи)
• CNG (генерация комфортного шума)
• AEC (эхо компенсация, рекомендация G.168)

• Назначение Diffserv и приоритетов 802.1р для SIP и RTP
• Динамический и статический джиттер-буфер
• Ограничение скорости исх./вх. трафика

• Передача методами INBAND, RFC 2833, SIP INFO, SIP NOTIFY

• Запись биллинговой информации в CDR-файл, параллельная запись CDR-файла на локальный HDD-диск и удаленный FTP-сервер
• RADIUS Accounting
• Поддержка различных биллинговых систем:
  Hydra Billing, LANBilling, PortaBilling, NetUP,  BGBilling (возможна интеграция с другими системами)

• Создание нескольких сетевых интерфейсов для телефонии (SIP, RTP) с разными IP-адресами
• Работа с несколькими планами нумерации
• Резервирование сигнального канала ОКС7
• Контроль активности разговорного соединения (по наличию RTP или RTCP)
• Индивидуальная маршрутизация для потоков одного пучка ОКС-7

• ОКС7
• PRI (Q.931)
• Q.699 (взаимодействие PRI и ОКС7)
• V5.2 LE¹
• V5.2 AN¹

• SIP, SIP-T/SIP-I, SIP-Q
• H.323¹
• SIGTRAN (M2UA, IUA)¹
• H.248¹

• До 768 каналов VoIP
• До 16 потоков E1 (CENTRONICS-36)
• Максимальная интенсивность нагрузки - 14 cps

• 2 порта 1000Base-X (2 слота для SFP-модулей)
• 3 порта 10/100/1000Base-T (RJ-45)
• E1 (2 разъема CENTRONICS-36)
• 2 порта SATA (для установки модулей памяти SSD)

• Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе
• Управление каналами и сигнальными линками ОКС-7 в web-интерфейсе
• Аварийное логирование с возможностью сохранения логов на syslog-сервере
• Хранение трассировок на SSD-накопителе
• Информирование об авариях по SNMP

• Черный и белый списки IP-адресов для регистрации
• Вывод в syslog всех попыток доступа к устройству
• Автоматическая блокировка по IP-адресу после неуспешных попыток регистрации и/или доступа по протоколам http/https/telnet/ssh
• Список разрешенных IP-адресов для доступа к управлению устройством
• Разграничение прав доступа admin / user
• Контроль IP-адреса источника встречного RTP-потока
• Digest-авторизация (RFC 5090, Draft-Sterman)
• Digest-авторизация в RADIUS (RFC 5090, Draft-Sterman)

• Регистрация и аутентификация до 2000 SIP-абонентов¹
• Поддержка ДВО для 1000 SIP-абонентов¹
• Взаимодействие SIP и SIP-T/SIP-I
• Транковая, транзитная и абонентская регистрация SIP-транков

• Различные виды переадресации (Call Forward)
• Переадресация по недоступности (CFOS)
• Переадресация по неответу (CFNR)
• Переадресация безусловная (CFU)
• Переадресация по занятости (CFB)
• Передача вызова (Call Transfer)
• Музыка на удержании (MOH)
• Удержание вызова (Call Hold)
• Группа вызова (Call Hunt)
• Перехват вызова (Call Pickup)
• Индикатор занятости линии (Busy Lamp Field)
• Конференция с последовательным сбором участников (CONF)
• Конференция по списку
• Трехсторонняя конференция
• Интерком оповещения (Intercom)
• Пейджинг (Paging)
• Ограничение исходящей связи(Out calls restrict)
• Исходящая связь по паролю (RBP)
• Активация пароля (PWD ACT)
• Замена пароля (PWD)
