Мультиплексор SDH «Транспорт S4» |
Назначение
SDH-мультиплексор «Транспорт-S4» предназначен для построения оптических сетей доступа. Мультиплексор может работать по двум одномодовым оптическим волокнам.
Отличительные особенности
«Транспорт-S4» может работать как независимо, так и совместно с мультиплексором «Tранспорт–S1» уровня STM-1, как мультиплексор ввода/вывода ADM или как терминальный мультиплексор ТМ, чтобы образовывать линейные, кольцевые или многокольцевые цепи.
«Транспорт-S4» также может работать как кросс-коммутатор.
Интерфейсы
4 оптических интерфейса 155 Мбит/c - A,B,C,D, которые могут работать независимо или в режиме защиты 1 + 1;
2 оптических интерфейса 622 Мбит/c - E и F, которые могут работать в режиме защиты 1 + 1.
Соответствует стандартам G.811, G.812 и G.813, т. е. может иметь несколько источников синхронизации и осуществлять автоматическое переключение между ними.
Поддержка неблокируемой матрицы кросс-коммутации среди шести оптических интерфейсов, с поддержкой двунаправленных кроссовых соединений на уровне виртуальных контейнеров VC-12, VC-3, VC-4.
Сетевой протокол управления - TCP/IP.
Встроенное программное обеспечение сетевого управления обеспечивает удалённую конфигурацию и модернизацию.

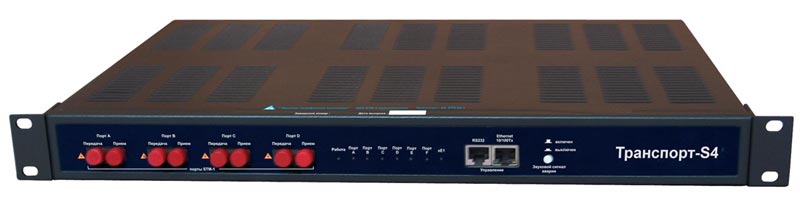

«Транспорт-S4» имеет одноплатную конфигурацию высотой 1U и может быть установлен в стандартную 19” стойку.

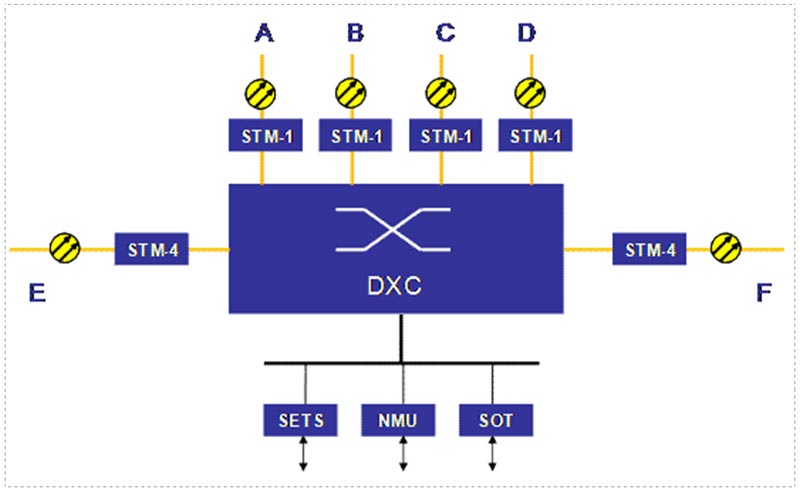

Структурная схема мультиплексора
 где SETS (SDH Equipment Timing) – интерфейс для внешних и внутреннего источников синхронизации SDH оборудования. Реализует функцию выбора между источниками синхронизации с различными приоритетами и автоматическое переключение между ними, а также функцию сообщений о статусе синхронизации SSM, что повышает надёжность работы NMU – модуль сетевой системы управления SOT ( Segment Overhead Terminal ) – модуль терминальной обработки секционных заголовков
Технические характеристики
Параметры |
|
Значения |
Топология |
|
точка-точка, цепь и кольцо |
Оптический интерфейс STM-4 |
|
Скорость передачи: 622.080 Mбит/с |
|
Тип оптического волокна: одномодовое |
|
Количество оптических волокон: 2 |
|
Рабочая длина волны: 1310 нм |
|
Интерфейс: S-4.1 |
|
Коннектор: SC |
|
Уровень мощности оптического сигнала на передаче: -12 ~ -4 дБм |
|
Уровень мощности оптического сигнала на приёме: -36 дБм |
|
Дальность передачи сигнала без регенерации: 40 км |
Оптический интерфейс STM-1 |
|
Скорость передачи: 155.520 Mбит/с |
|
Тип оптического волокна: одномодовое |
|
Количество оптических волокон: 2 |
|
Рабочая длина волны: 1310 нм |
|
Интерфейс: L-1.1 |
|
Коннектор: FC |
|
Уровень мощности оптического сигнала на передаче: -12 ~ -4 дБм |
|
Уровень мощности оптического сигнала на приёме: -36 дБм |
|
Дальность передачи сигнала без регенерации: 40 км |
Интерфейсы сетевой системы управления NMS |
|
F(Ethernet) – скорость: 10/100 Мбит/c, автоопределение полу-/полно- дуплексного режимов передачи, типов кабеля; f(RS232) - скорость: 19,2 кбит/c |
Питание |
|
-48 В… 72 В DC |
Потребляемая мощность |
|
35 Вт |
Рабочая температура |
|
0°С ~ 45°С |
Температура хранения |
|
-20°С ~ 70°С |
Влажность |
|
Менее 90% (без конденсата) |
Габариты, мм (В х Ш х Г) |
|
44х481х290 |
Масса |
|
4 кг |
Мультиплексоры SDH оптические мультиплексоры SDH предназначены для построения цифровых транспортных сетей и сетей доступа на основе принципов синхронной цифровой иерархии на любых участках взаимоувязанной сети связи РФ ведомственных и корпоративных сетей в качестве мультиплексора уровня STM-1.- СМ-1/4 (SDH-NGN) Оборудование СМ-1/4 (уровня STM-1/4) предназначено для применения на сетях связи различного назначения.
- СМВВ-1М СМВВ-1М (уровня STM-1) - терминальный мультиплексор, ввода/вывода и кросс - коммутатор. Предназначен для применения на сетях телекоммуникаций.
- «Транспорт S1» мультиплексор SDH «Транспорт S1» - полнофункциональный SDH-мультиплексор, предназначенный для построения транспортных сетей SDH уровня STM.
- «Транспорт S4» мультиплексор SDH «Транспорт-S4» - компактный SDH-мультиплексор предназначен для построения оптических сетей доступа. Мультиплексор может работать по двум одномодовым оптическим волокнам.
- ТС-155 ADM ТС-155 ADM предназначен для построения ведомственных и корпоративных сетей в уровня STM-1.
- СММ-155 Аппаратура синхронного мультиплексора СММ-155. Технические характеристики и цены. Сетевые решения. ЗАО Оптимальные Коммуникации: телекоммуникационное оборудование, системная интеграция.
- СММ-11 СММ-11. Технические характеристики и цены. Сетевые решения. ЗАО Оптимальные Коммуникации: телекоммуникационное оборудование, системная интеграция.
Цена:
ЦЕНЫ УКАЗАНЫ БЕЗ НДС.
СЧЕТ НА ОПЛАТУ ВЫСТАВЛЯЕТСЯ В РУБЛЯХ ПО КУРСУ ЦБ РФ И ДЕЙСТВИТЕЛЕН 5 БАНКОВСКИХ ДНЕЙ.
 «Транспорт S4»
| Наименование | Описание | Цена без НДС | | РТК.50.1 | SDH мультиплексор уровня STM-4 «Транспорт-S4»: 2 оптических интерфейса STM-4, 4 оптических интерфейса STM-1 | 78 650,00р. |
|
|
