Синхронный малогабаритный мультиплексор СМВВ-1М (SDH-NGN) |

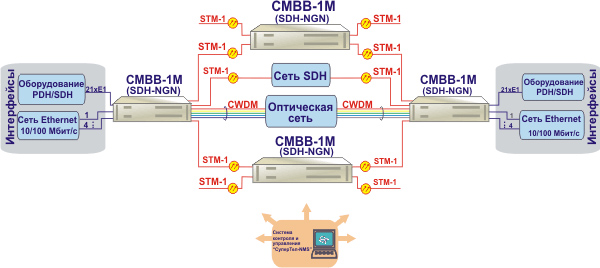

СМВВ-1М (уровня STM-1) - терминальный мультиплексор, ввода/вывода и кросс - коммутатор. Предназначен для применения на сетях связи различного назначения.
Достоинства СМВВ-1М
- Полная неблокируемая кросс-коммутация всех VC12 на 4 направления STM-1.
- Емкость коммутационной матрицы 252x252 VC12.
- Применение сменных оптических интерфейсов (SFP модули).
- Возможность работы в сетях CWDM.
- Возможность установки 4-х интерфейсов Ethernet 10/100 Base-T.
- Резервирование MSP, SNCP.
Технические характеристики
Оптические интерфейсы
Оптические интерфейсы STM-1 |
МСЭ-Т G.957 (S1.1, L1.1, L1.2, Extended L1.2) |
Оптические интерфейсы STM-1 с CWDM |
МСЭ-Т G.692 (1471 -1611 с шагом 20 нм) |
Количество интерфейсов STM-1 |
4 шт. |
Исполнение оптических интерфейсов |
Сменные SFP модули |
Тип оптических разъемов |
LC |
Интерфейсы Е1
Интерфейсы Е1 |
В соотв. G.703 и G.823 МСЭ-Т, ГОСТ 26886-86 |
Количество интерфейсов Е1 |
21 шт. |
Тип разъема интерфейса Е1 |
Вилка DB25 (совместим с ОЛТ2х4, ОЛТ2х16) |
Количество интерфейсов Е1 в одном разъеме |
4 шт. |
Интерфейсы Ethernet
Интерфейсы Ethernet |
10/100 Base-T, в соотв.с IEEE 802.3 |
Количество интерфейсов |
4 шт. |
Емкость передачи |
N х VC-12 на 4 направления STM-1 (VCAT, GFP) |
Тип разъемов |
RJ-45 |
Коммутационная матрица
Емкость коммутационной матрицы |
252 VC-12 |
Уровень коммутации |
VC-12 на 4 направления STM-1 |
Синхронизация
|
Синхронизация |
- от внутреннего генератора;
- от любого агрегатного сигнала;
- от любого компонентного сигнала Е1;
- от внешнего источника тактовой синхронизации (основного и резервного). |
Количество выходов тактовой синхронизации |
2 интерфейса в соответствии с рек. G.703/10 |
Служебная связь
Телефонный аппарат с DTMF набором, вызовы индивидуальный, циркулярный, групповые.
Внешние датчики
Количество внешних контролируемых датчиков до 4-х, токовая петля. Количество сигналов управления внешними устройствами до 4-х, «сухой» контакт реле.
Электропитание
Напряжение источника питания:
- минус 24 (18,0-36,0) В;
- минус 48 (36,0-72,0) В.
Потребляемая мощность не более 20 Вт.
Управление
Управление и контроль состояния CMBB-1M осуществляется с помощью программного обеспечения «СуперТел-NMS». Система обеспечивает постоянный мониторинг мультиплексоров независимо от конфигурации сети.

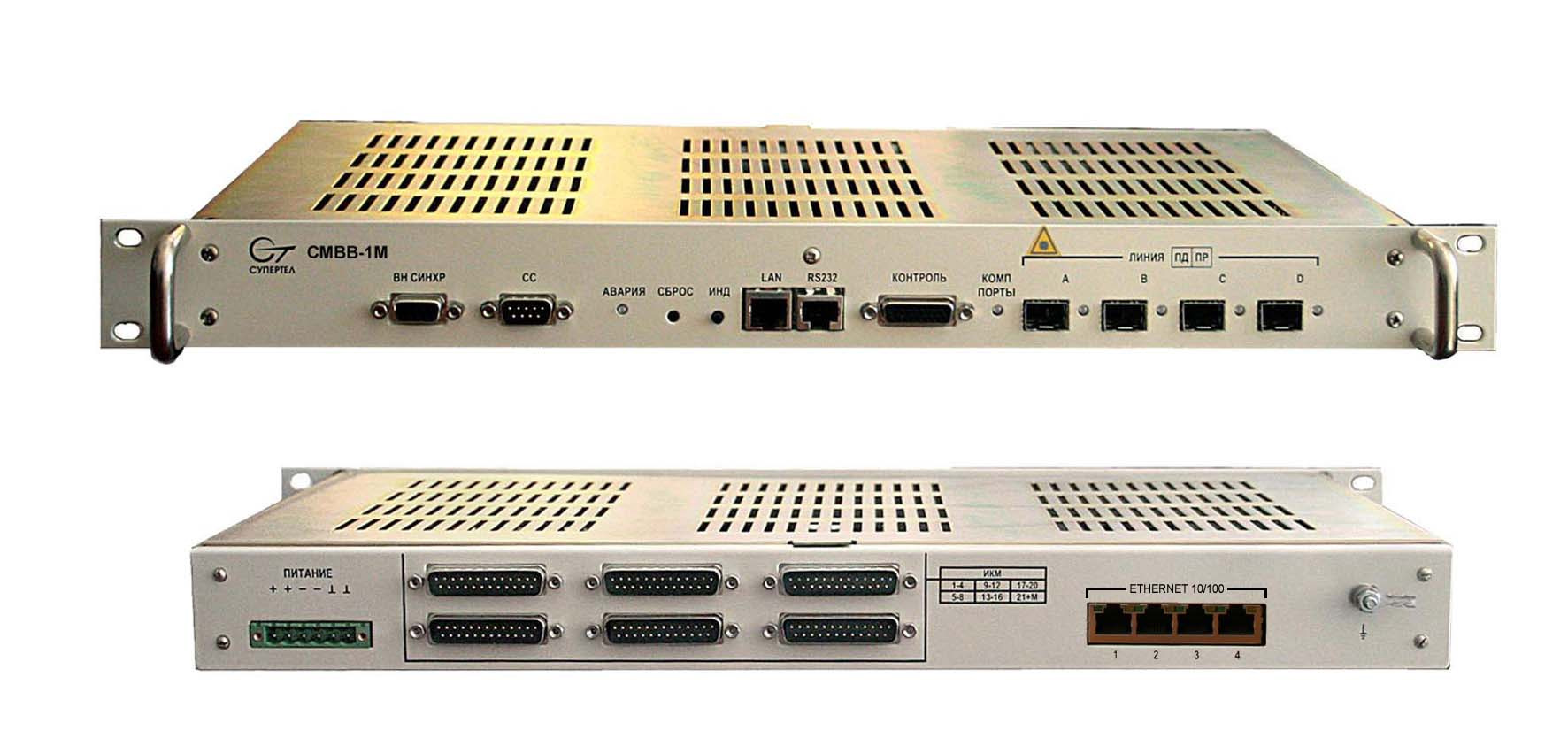

Конструкция
СМВВ-1 М выполнены в виде модуля для размещения в унифицированном 19-ти дюймовом конструктиве с габаритами: 483x44x300 мм.
Масса: не более 5 кг.
Сертификат: ОС-1-СП-0546, до 5 июля 2010 года
