Синхронные мультиплексоры СМ 1/4 (SDH-NGN)

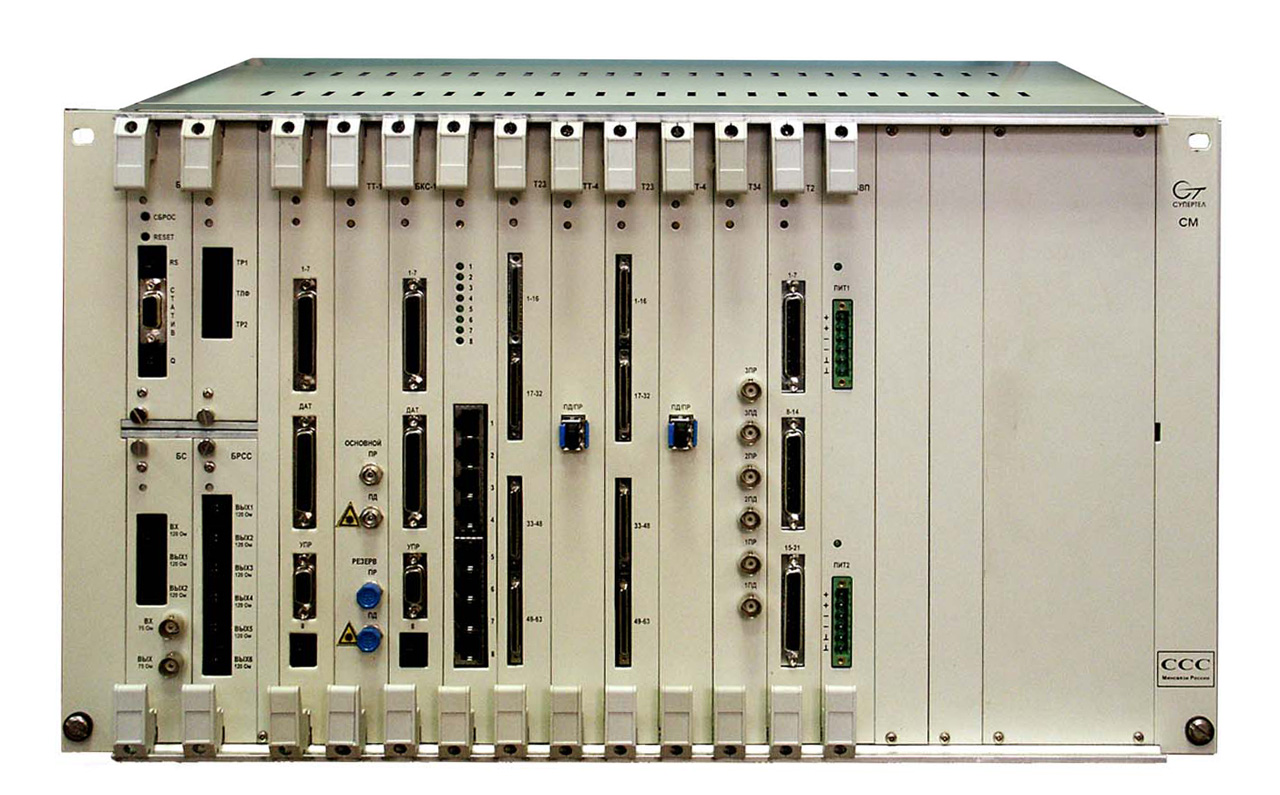

СМ-1/4 представляет модульный конфигурируемый мультиплексор уровня STM-1/4: терминальный, мультиплексор ввода/вывода, сетевой кросс-коммутатор.

Функциональные возможности:

• Электрические интерфейсы для работы с сигналами 2,34 и 155 Мбит/с согласно G,703 МСЭ-Т, Ethernet 10/100 Base-T согласно IEEE 802.3
• Оптические интерфейсы в соответствии с G.957:
  - STM-1: S-1 1 (20 км), L-1.1 (40 км), L-1.2, L-1.3 (80 км);
  - STM-4: S-4.1 (20 км), L-4.1 (40 км), L-4.2, L-4.3 (80 км).
• Ввод/вывод:
  - от одного до 63 сигналов Е1 для STM-1;
  - до 252 сигналов Е1 для STM-4;
  - от одного до 3-х сигналов ЕЗ для STM-1;
  - до 12 сигналов ЕЗ для STM-4;
  - до 6-ти сигналов STM-1 или STM-4;
  - до 32 потоков Ethernet 10/100 Base-T.
  - при использовании блока Т2р - с режимом ретайминга.
• Система синхронизации с поддержкой SSM битов, автоматическим режимом выбора источника опорной частоты и режимом запоминания (holdover).
• Гибкое назначение/изменение пропускной способности для потоков Ethernet (1-49)*VC-12; (1-3)*VC-3; (GFP,VCAT, LGAS).
• Построение сетей различной топологии.
• Протоколы защиты:
  - для линейных интерфейсов: MSP 1+1 (только STM-1), MSP 1:1 (STM-1 и STM-4);
  - для компонентных блоков Т2, Т2р и Т23: N:1;
  - для контейнеров VC-12 и VC-3: SNCP.
• Управление и мониторинг сети
• Организация встроенной системы служебной связи
• Полнодоступная кроссовая коммутация: до 6 направлений STM-1 или STM-4.

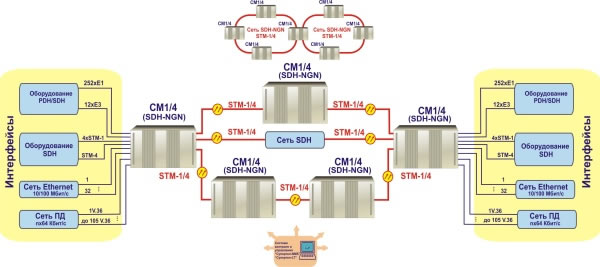

Типовые схемы подключения оборудования:

Основные технические характеристики

Электрические интерфейсы соотв. рек. G.703	2 Мбит/с (21 или 63 порта)		120 Ом симметричный
	34 Мбит/с (3 порта)		75 Ом
	155 Мбит/с (1 порт)		75 Ом
LAN IEEE 802.3	Ethernet 10/100 Base-T (8 портов)		витая пара RJ-415
Оптические интерфейсы соотв. рек. ITU - T G .957	STM-1, STM-4	1300 нм	S-1.1; S-4.1(20KM) L-1.1; L-4.1 (40 км)
	STM-1, STM-4	1550 нм	L1.2, L4.2, L1.3, L4.3 (80 км)

Источники синхронизации

• Внутренний генератор (соответствует рекомендации G.813)
• 2 МГц - сигнал внешней синхронизации (соответствует рекомендации G.703-13)
• 2 Мбит/с - сигнал внешней синхронизации (соответствует рекомендации G.703-9)
• Электрический или оптический линейный сигнал STM-1, STM-4
• 2 Мбит/с - компонентный сигнал (соответствует рекомендации G.703-9)

Дополнительные каналы

Канал служебной связи с индивидуальным, групповым или циркулярным вызовом (DTMF)

Интерфейсы системы управления

RS-232 (USB)

10 BASE-T (SNMP v.1)

Электропитание	Конструкция
Напряжение источника питания: - минус 24 (18,0 36,0) В; - минус 60 (36,0 - 72,0 ) В.	СМ выполнен в виде модулей: - для размещения в унифицированном метрическом конструктиве с габаритами: 533x299x293 мм; - для размещения в унифицированном 19-ти дюймовом конструктиве с габаритами: 483x299x293 мм. Габариты указаны без учета выступающих частей, разъемов и болта заземления.
Потребляемая мощность (зависит от конфигурации): В типовой конфигурации ввода-вывода: STM -1: не более 30 Вт STM -4: не более 50 Вт	Масса СМ: не более 17 кг (в зависимости от конфигурации).

Система технического обслуживания

Управление и контроль состояния СМ-1/4 осуществляется с помощью программного обеспечения «СуперТел-NMS» и «СуперТел-LT»
Система обеспечивает постоянный мониторинг оборудования вне зависимости от конфигурации сети.
