АУ позволяют осуществлять прием и передачу СВЧ радиосигнала одновременно в двух ортогональных линейных поляризациях. Простой и надежный механизм позволяет с помощью талрепов производить юстировку антенного устройства по азимуту и углу места. При типовой конфигурации аппаратуры 1+1 или 2+0 основной и резервный стволы всегда работают в разных поляризациях.

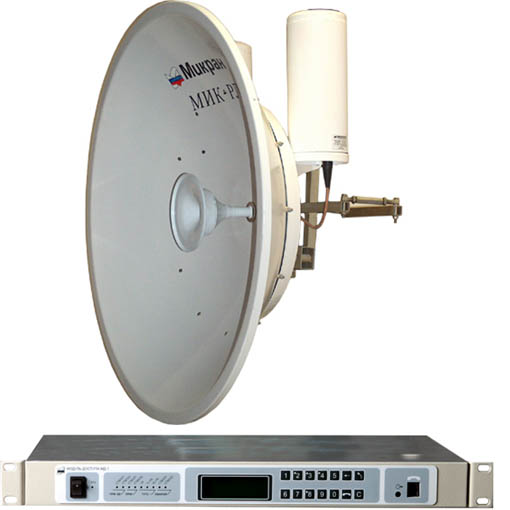

Аппаратура поставляется с антеннами диаметром 0,6 или 1,0 м. На тыльной стороне антенны расположены установочные места для крепления двух приёмопередающих устройств. Соединение приёмопередатчиков с антенной выполнено полужёстким коаксиальным кабелем, не имеет волноводных элементов и позволяет производить установку и оперативную замену без применения специального инструмента.

Антенна диаметром 0,4м конструктивно объединена с приемопередатчиком.

ППУ 1-го и 2-го уровней выполняют функции усиления, преобразования, модуляции и демодуляции СВЧ сигнала, а также регенерации и скремблирования цифрового потока.
ППУ выполняются в различных модификациях по частотному диапазону, скорости передачи сигнала, выходной мощности передатчика. Все передатчики имеют синтезаторы частот. Возможность перестройки частоты в пределах поддиапазона определяется настройкой СВЧ фильтров. В стандартном исполнении фильтры настраиваются на частоту, указанную заказчиком. Необходимость изготовления всех ППУ с возможностью перестройки частот указывается при заказе оборудования. Приёмопередатчики аппаратуры 1 и 2 уровня не взаимозаменяемы, поэтому изменение уровня системы требует полной замены ППУ и модулей доступа.
Антенное и приемопередающее устройство МИК-РЛ 23…40Р. Отличие от аппаратуры МИК-РЛ7 ~ МИК-РЛ18 состоит в исполнении приемопередатчика, конструктивно объединенного с антенной диаметром 40 см. Корпус ППУ имеет два установочных места для крепления юстировочного устройства, расположенные под углом 90° для организации связи в разных поляризациях Для реализации конфигурации 1+1 и 2+0 используется 2 интегрированных ППУ. При этом стволы могут работать как в одной, так и в разных поляризациях.

Устройство служит для юстировки антенной системы, контроля основных параметров всех типов ППУ 1 и 2 уровня в непосредственной близости от него и позволяет осуществлять голосовую технологическую связь во время пуско-наладочных и профилактических работ ВКУ, а также подключается к технологическому разъёму работающего ППУ одного из стволов.
Юстировка антенны производится по отображаемому на дисплее уровню приёмного сигнала. Выбор отображаемого параметра и переход в режим служебной связи производится с помощью клавиатуры. При переходе в режим служебной связи передача основного трафика прерывается.
