ОПИСАНИЕ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
НАЗНАЧЕНИЕ
 |

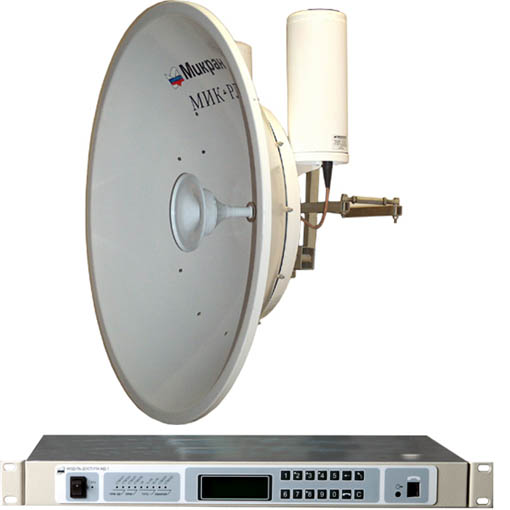

АНТЕННЫЕ УСТРОЙСТВААУ позволяют осуществлять прием и передачу СВЧ радиосигнала одновременно в двух ортогональных линейных поляризациях. Простой и надежный механизм позволяет с помощью талрепов производить юстировку антенного устройства по азимуту и углу места. При типовой конфигурации аппаратуры 1+1 или 2+0 основной и резервный стволы всегда работают в разных поляризациях. |
ПРИЁМО-ПЕРЕДАЮЩИЕ УСТРОЙСТВА (ППУ)ППУ 1-го и 2-го уровней выполняют функции усиления, преобразования, модуляции и демодуляции СВЧ сигнала, а также регенерации и скремблирования цифрового потока. |
 |
 |

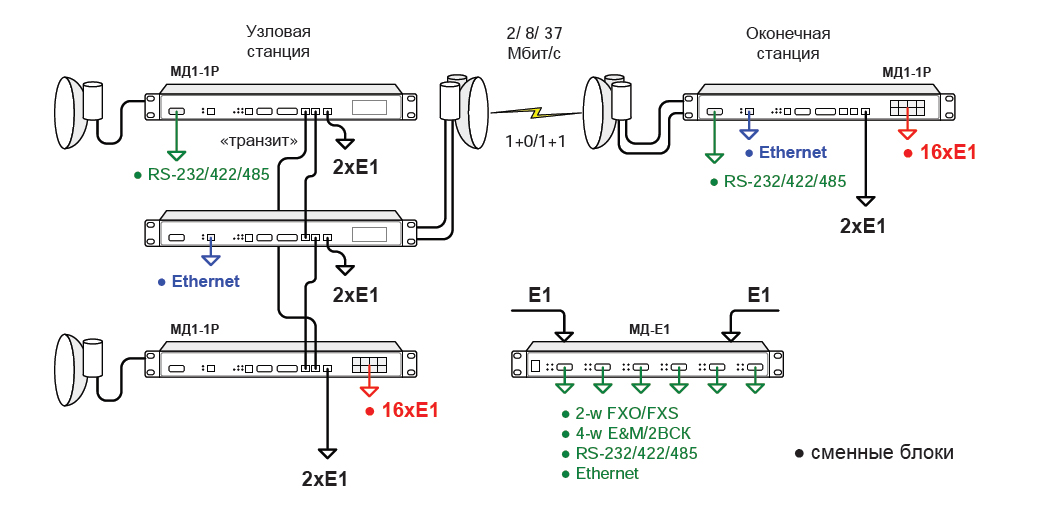

УНИВЕРСАЛЬНЫЙ МОДУЛЬ ДОСТУПА МД1-1PОсновное преимущество модуля МД1-1Р – встроенный мультиплексор с технологией прямого однократного мультиплексирования, что позволяет в полосе 28 МГц (эквивалентной скорости 34 Мбит/с в обычных системах) увеличить полезную нагрузку до 18-ти потоков Е1(2 встроенных интерфейса Е1 и 16 интерфейсов Е1 в сменном блоке). Встроенный коммутатор обеспечивает ввод/вывод и транзит потоков Е1 между радиоканалом и двумя транзитными портами. Конструктивно модуль МД1-1Р выполнен в корпусе «Евромеханика» 19” высотой 1U.
|
СМЕННЫЕ БЛОКИ ДЛЯ МД1-1Р
 |
 |
 |
 |
| блок БИ-16Е1 (интерфейсы 16хЕ1) |
блок БИ-Eth (интерфейс Ethernet) |
блок БИ-RS-232 (асинхронный интерфейс дополнительного канала RS-232/422/485) |
блок БС-02 (для сопряжения с системой ТУ-ТС модулей доступа МД1-1) |
МОДУЛЬ ДОСТУПА МД-Е1Модуль доступа МД-Е1 разработан для осуществления ввода/вывода каналов тональной частоты (64 кБит/с) в стандартный поток Е1 плезиохронной иерархии и использования их для передачи данных между канальными окончаниями. |
 |
|
Тип РРС МИК-РЛ
|
7
|
8
|
11Р
|
13Р
|
15Р
|
18Р
|
|
|
Частотные планы
|
|||||||
|
Диапазон частот, ГГц
|
7,25-7,55
|
7,9-8,4
|
10,7-11,7
|
12,75-13,25
|
14,5-15,35
|
17,7-19,7
|
|
|
Рекомендация ITU-R
|
F.385
|
F.386
|
F.387
|
F.497
|
F.636
|
F.595
|
|
|
Дуплексный разнос, МГц
|
161
|
266
|
530
|
266
|
420
|
1010
|
|
|
Число поддиапазонов
|
5(н)+5(в)
|
3(н)+3(в)
|
2(н)+2(в)
|
3(н)+3(в)
|
2(н)+2(в)
|
3(н)+3(в)
|
|
|
Ширина поддиапазона, МГц
|
28
|
90
|
240
|
90
|
240
|
520
|
|
|
Разнос каналов, МГц
|
2 Мбит/с
|
3,5
|
5
|
3,5
|
5 | ||
|
8 Мбит/с
|
7
|
10
|
7
|
10 | |||
|
37 Мбит/с
|
28
|
40
|
28
|
27,5
|
|||
|
Перестройка частоты
|
программная в пределах поддиапазона, шаг 500 кГц
|
||||||
|
Нестабильность частоты
|
± 5х10 - 6
|
||||||
|
Передатчик
|
|||||||
|
Вид модуляции
|
QPSK
|
||||||
|
Побочные излучения, дБм
|
- 60
|
||||||
| Выходная мощность, дБм, (гарант./тип./макс.) | 28 / 29 / 30 | 25 / 26 / 27 | 19 / 20 / 21 | ||||
|
Регулировка мощности
|
0…-10 дБ, с шагом 1 дБ
|
||||||
|
Приемник
|
|||||||
|
Чувствительность приемника, дБм, при
BER=10-3 / 10-6
|
2 Мбит/с
|
-94/-91
|
-94/-91
|
-94/-91
|
-94/-91
|
-94/-91
|
-94/-91
|
|
8 Мбит/с
|
-88/-85
|
-88/-85
|
-86/-83
|
-86/-83
|
-86/-83
|
-86/-83
|
|
|
37 Мбит/с
|
-83/-80
|
-83/-80
|
-81/-78
|
-81/-78
|
-81/-78
|
-81/-78
|
|
|
Максимально допустимый уровень сигнала на входе
приемника, дБм
|
-43 (КОШ ≤ 10-10)
-33 (КОШ ≤ 10-6)
-30 (КОШ ≤ 10-3)
|
||||||
|
Допустимый уровень интерференции, дБ
|
23 (совмещенный канал)
0 (соседний канал)
|
||||||
Функциональные возможности | ||
Тип нижнего оборудования (IDU) | МД1-1Р | |
Конфигурация системы | 2 Мбит/с - 1+0, 1+1, 2+0; 8 и 37 Мбит/с - 1+0, 1+1 | |
Автоматическое резервирование / количество частот / критерии переключения | «Горячее» / 2 пары частот / BER, Pвх, LOS, AIS, HW-alarm; «Теплое» / 1 пара частот / BER, Pвх, LOS, AIS, HW-alarm; «Пространственный разнос» / 1 пара частот / BER, Pвх, LOS, AIS, HW-alarm | |
Полезная нагрузка при скорости основного потока | 2 Мбит/с | E1, Ethernet / E1+Ethernet (совместно с МК-Е1) |
8 Мбит/с | N×E1+ Ethernet (N=0,1...4) | |
37 Мбит/с | N×E1+Ethernet (N=0,1...18) | |
Доп. каналы (интерфейсы) при скорости основного потока | 2 Мбит/с | 9,6 кбит/с (RS-232/422/485) |
8 Мбит/с | 64 кбит/с (RS-232/422/485) | |
37 Мбит/с | ||
Контроль внешних устройств | 8 входов / 8 выходов | |
Служебная связь | Цифровой канал с адресным вызовом (2-х проводное окончание FXS) | |
Контроль достоверности (BER) | Процедура CRC | |
Контроль исправности | Световые индикаторы, ПСО «Мастер» | |
Мониторинг и управление | ПСО «Мастер» | |
Кабель снижения максимальная длина, м при скорости | 2 Мбит/с | 1000 |
8 Мбит/с | 800 | |
37 Мбит/с | 300 | |
Выносное оборудование (ППУ) | Внутреннее оборудование (МД) | |
Условия окружающей среды | ||
Температура рабочая | -55…+50°С | +5…+45°С |
Температура включения | -50…+50°С | +5…+45°С |
Относительная влажность воздуха | 98% при +25°С | 80% при +25°С |
Атмосферное давление, Па (450 мм рт.ст.) | 6 х 104 | |
Электропитание | ||
Напряжение питания, В | -39…-72 (питание по кабелю снижения от МД) | -39…-72 |
Потребляемая мощность, Вт | < 20 Вт | < 10 Вт |
Механические характеристики | ||
Габариты, мм | Ø 150 х 370 | 480х44х240 (19", 1U) |
Масса, кг | < 5 | < 3 |
