МИК-РЛ400Р
| Наименование | Описание |
Цена с НДС | МИК-РЛ400Р (4хЕ1, Ethernet, до 8 Мбит/с) | Устройства антенные | | АРЛ390И2У14N | Устройство антенное 400 МГц, 14 дБи (2хЛПА), разъем типа N | по запросу | | АРЗ390И2У14N | Устройство антенное 400 МГц, 14 дБи (2хZ-изл.), разъем типа N | по запросу | | АРЛ390И2У14СN | Устройство антенное 400 МГц, 14 дБи (2хЛПА), северный вариант, разъем типа N | по запросу | | АРЛ390И4У17N | Устройство антенное 400 МГц, 17 дБи (4хЛПА), разъем типа N | по запросу | | АРЛ390И4У17СN | Устройство антенное 400 МГц, 17 дБи (4хЛПА) северный вариант, разъем типа N | по запросу | Устройства приемо-передающие | | ЖНКЮ.464411.008 | ППУ400Р Приёмо-передающее устройство, 400 МГц, 2-8 Мбит/с, опт.интерфейс ОМ (НВ) | по запросу | | ЖНКЮ.464411.008-01 | ППУ400Р Приёмо-передающее устройство, 400 МГц, 2-8 Мбит/с, опт.интерфейс ОМ (ВН) | по запросу | Модуль доступа | | ЖНКЮ.465624.019 | МД1-1РУ Модуль доступа | по запросу | | ЖНКЮ.468152.041 | БИ-16Е1-У Блок интерфейсов Е1 | по запросу | | ЖНКЮ.468152.042 | БИ-Eth-У Блок интерфейса Ethernet | по запросу | | ЖНКЮ.468353.020 | БС-01-О Блок сопряжения оптический | по запросу | | ЖНКЮ.468353.019 | БС-02-У Блок сопряжения телеметрии с МД1-1 | по запросу | Принадлежности | | ЖНКЮ.685661.083 | Кабель ВЧ, N(m)-N(m), 1 м | по запросу | | 09H02FGG-LB-A1/8P-3-050 NN | Сборка кабельная оптическая (ODC/LC; 50м) | по запросу | | 09H02FGG-LB-A1/8P-3-075 NN | Сборка кабельная оптическая (ODC/LC; 75м) | по запросу | | 09H02FGG-LB-A1/8P-3-100 NN | Сборка кабельная оптическая (ODC/LC; 100м) | по запросу | | 09H02FGG-LB-A1/8P-3-125 NN | Сборка кабельная оптическая (ODC/LC; 125м) | по запросу | | 09H02FGG-LB-A1/8P-3-150 NN | Сборка кабельная оптическая (ODC/LC; 150м) | по запросу | | 09H02FGG-LB-A1/8P-3-175 NN | Сборка кабельная оптическая (ODC/LC; 175м) | по запросу | | 09H02FGG-LB-A1/8P-3-200 NN | Сборка кабельная оптическая (ODC/LC; 200м) | по запросу | | MR02_ODP2_LCUE_A155T_0250_SS | Сборка кабельная оптическая (ODC/LC; 250м) | по запросу | | MR02_ODP2_LCUE_A155T_0300_SS | Сборка кабельная оптическая (ODC/LC; 300м) | по запросу. | | MR02_ODP2_LCUE_A155T_0350_SS | Сборка кабельная оптическая (ODC/LC; 350м) | по запросу | | | Кабель электрический (питание ППУ) 2х2,5 мм2 | по запросу | | ЖНКЮ.468243.005 | УЗИП-2 Устройство защиты источника питания | по запросу | | TS-КЭ-d5 (2) | Крепление для кабеля TS-КЭ-d5(2) | по запросу | | TS-КЭ-d11 (2) | Крепление для кабеля TS-КЭ-d11(2) | по запросу | | ЖНКЮ.301568.050 | Кронштейн для крепления ППУ | по запросу |
|
|
|
|
|
Способы оплаты
Безналичный рассчет
Способы доставки
Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
|
|
|
|
ОПИСАНИЕ
 НАЗНАЧЕНИЕ МИК-РЛ 400 М
Цифровые РРС МИК-РЛ400Р предназначены для организации местных и ведомственных (технологических) цифровых линий радиорелейной связи в диапазонах частот
394…410 - 434…452 МГц соответственно. Малоканальные ЦРРС МИК-РЛ400 Р отличаются повышенной пропускной способностью (до 8 Мбит/с), увеличенной энергетикой радиолинии,
возможностью передачи комбинированного трафика TDM+Ethernet и широким набором функциональных возможностей для работы на протяженных и/или полузакрытых трассах.
Cертификат: ОС-3-РРС-0814 до 11.07.2016
Производитель: НПФ «Микран»
ДОСТОИНСТВА РАДИОЛЕРЕЙНЫХ СТАНЦИЙ МИК-РЛ400Р
- изменяемая пропускная способность 2…8 Мбит/с;
- совместная передача TDM и Ethernet трафика с возможностью гибкого перераспределения пропускной способности;
- полезная нагрузка до 4хЕ1/ Ethernet при модуляции QAM64;
- встроенный коммутатор с возможностью разветвления и переназначения трафика;
- автоматическое резервирование стволов по критериям достоверности (BER), уровня приёма и аппаратной аварии;
- дополнительные каналы с цифровыми и аналоговыми интерфейсами (дополнительный модуль МД-Е1);
- цифровой канал служебной связи с селективным вызовом;
- входы/выходы внешних сигнальных датчиков и исполнительных устройств;
- система телеуправления и телесигнализации (ТУ-ТС) РРЛ;
- встроенные средства тестирования и контроля параметров оборудования;
- ПСО «Мастер» для дистанционного мониторинга и управления сетью РРЛ.
СОСТАВ

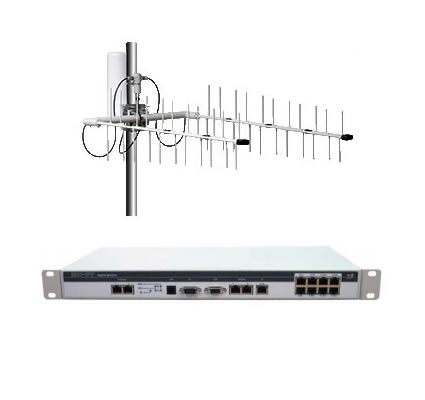

Оборудование радиорелейных станций МИК-РЛ 400Р подразделяется на:
выносное оборудование (ODU) - антенны и приёмопередающее устройство (ППУ)
внутреннее оборудование (IDU) - модуль доступа и источники питания
 |
ПРИЁМОПЕРЕДАЮЩИЕ УСТРОЙСТВА (ППУ)
Приёмопередающие устройства (ППУ) ЦРРС МИК-РЛ400Р устанавливаются в непосредственной близости от антенны. ППУ имеет универсальный цифровой модем с программно переключаемыми видами модуляции QPSK / 8QAM / 16QAM / 32 QAM / 64 QAM.
Соедининение ППУ с модулем доступ осуществляется через оптический кабель, по которому передаются цифровые потоки и сигналы телеметрии.
Питание на ППУ - от станционного источника питания по отдельному электрическому кабелю. Выход ППУ - коаксиальный разъем. Антенные устройства аналогичны применяемым в аппаратуре МИК-РЛ400М.
|
<
МОДУЛЬ ДОСТУПА МД1-1РУ
В ЦРРС МИК-РЛ400Р применяется модуль доступа МД1-1РУ2, который выполняет функции мультиплексирования основного и дополнительного трафика, контроля и управления, резервирования стволов.
МД1-1РУ обеспечивает передачу трафика Ethernet, до 4 потоков Е1 (2 встроенных интерфейса Е1 + дополнительные интерфейсы Е1 в сменном блоке) или комбинированный трафик Ethernet + nxЕ1. Встроенный коммутатор обеспечивает ввод / вывод и транзит потоков Е1 между радиоканалом и двумя транзитными портами.
Также модуль доступа МД1-1РУ обеспечивает подачу питания ППУ.
Модуль МД1-1РУ выполнен в корпусе «Евромеханика» 19" высотой 1U
|
 |
СМЕННЫЕ БЛОКИ ДЛЯ МД1-1РУ
 |
 |
 |
 |
блок БИ-16Е1
(интерфейсы 16хЕ1) |
блок БИ-Eth-У
(интерфейс 2хEthernet) |
блок БС-02-У
(для сопряжения с системой ТУ-ТС модулей доступа МД1-1 и МД1-1Р) |
блок БС-01-О
(оптический интерфейс МД-ППУ) |
Установка режимов работы, управление и мониторинг РРС осуществляется при помощи компьютера. Интерфейс канала служебной связи позволяет использовать обычный телефонный аппарат. Восьмиканальный интерфейс позволяет контролировать состояние и управлять внешними устройствами. Интерфейс CAN служит для присоединения к системе управления источников питания ИБЭП-220/48(60)-хх и мультиплексоров МД-Е1. Предусмотрено резервирование питания путём подключения к двум независимым источникам. Предусмотрена возможность обновления ПО модуля через USB-порт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики РРС МИК-РЛ 400 Р:
| Тип РРС | Характеристика | Рабочий диапазон частот, МГц | 394…410 / 434…450 | Дублексный разнос, МГц | 40 (25,12 … 54,88) | Минимальный разнос между соседними стволами, кГц | 1860 | Нестабильность частоты | ± 2*10-6 | Перестройка частот | программная | Конфигурация системы | 1+0; 1+1; 2+0; 1,5+0,5 | Варианты разнесения стволов | частотное, пространственное, временное | Вид модуляции | QPSK | QAM8 | QAM16 | QAM32 | QAM64 | Выходная мощность передатчика, дБм | 35 | 33 | 32 | 30 | 29 | Чувствительность приемника, дБм при BER = 10 -6 | -96 | -93 | -90 | -84 | -81 | Скорость передачи, Кбит/с | 2340 | 3510 | 4680 | 7020 | 8424 | Полезная нагрузка | До 4E1 / Ethernet | Служебная связь | цифровой канал с адресным вызовом (2-х проводное окончание FXS) | Контроль достоверности (BER) | процедура CRC | Контроль исправности | световые индикаторы, ПСО «Мастер» | Контроль/управление внешними устройствами | 8 входов / 8 выходов | Мониторинг и управление | ПСО «Мастер» | Электропитание оборудования, В | - 39 … - 72 | Мощность потребления ППУ/МД, не более, Вт | 45 / 10 | | Кабели снижения | Тип кабеля | Кабель трафика (ППУ - модуль доступа) - оптический одномодовый
Кабель питания (ППУ - источник питания) - электрический (2x1,5мм2 / 2x2,5мм2 / 2x4мм2) | Максимальное расстояние между МД и ППУ, м | 15 000 | Максимальная длина кабеля питания ППУ, м | 200 / 300 / 500 при сечении кабеля
2x1,5 мм2 / 2x2,5 мм2 / 2x4 мм2 и Uпит = 48 В
500 / 800 / 1300 при сечении кабеля
2х1,5 мм2 / 2х2,5 мм2 / 2х4 мм2 и Uпит = 60 В | Условия эксплуатации | приемо-передающее устройство | - 50 … + 50 °С (- 55 … + 50 °С – опция) | модуль доступа | +5 … +45 °С | Масса оборудования, кг | приемо-передающее устройство | 7,5 | модуль доступа | 3 | | Габариты оборудования, мм | | приемопередающее устройство | 264х370х125 | | модуль доступа | 480х44х240 (19”, 1U) | | Антенное устройство, тип | Антенная решетка | | из двух Z-изл. | из двух ЛПА | из четырех ЛПА | | Коэффициент усиления, дБи | 14 | 14 | 17 | | Масса, кг | 10,5 | 5,5 | 14 | | Габариты, мм | 1050х1050х200 | 682х1340х380 | 1570х680х1340 |
Цены и конфигурации |
|
* В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней. МИК-РЛ400Р
| Наименование | Описание |
Цена с НДС | МИК-РЛ400Р (4хЕ1, Ethernet, до 8 Мбит/с) | Устройства антенные | | АРЛ390И2У14N | Устройство антенное 400 МГц, 14 дБи (2хЛПА), разъем типа N | по запросу | | АРЗ390И2У14N | Устройство антенное 400 МГц, 14 дБи (2хZ-изл.), разъем типа N | по запросу | | АРЛ390И2У14СN | Устройство антенное 400 МГц, 14 дБи (2хЛПА), северный вариант, разъем типа N | по запросу | | АРЛ390И4У17N | Устройство антенное 400 МГц, 17 дБи (4хЛПА), разъем типа N | по запросу | | АРЛ390И4У17СN | Устройство антенное 400 МГц, 17 дБи (4хЛПА) северный вариант, разъем типа N | по запросу | Устройства приемо-передающие | | ЖНКЮ.464411.008 | ППУ400Р Приёмо-передающее устройство, 400 МГц, 2-8 Мбит/с, опт.интерфейс ОМ (НВ) | по запросу | | ЖНКЮ.464411.008-01 | ППУ400Р Приёмо-передающее устройство, 400 МГц, 2-8 Мбит/с, опт.интерфейс ОМ (ВН) | по запросу | Модуль доступа | | ЖНКЮ.465624.019 | МД1-1РУ Модуль доступа | по запросу | | ЖНКЮ.468152.041 | БИ-16Е1-У Блок интерфейсов Е1 | по запросу | | ЖНКЮ.468152.042 | БИ-Eth-У Блок интерфейса Ethernet | по запросу | | ЖНКЮ.468353.020 | БС-01-О Блок сопряжения оптический | по запросу | | ЖНКЮ.468353.019 | БС-02-У Блок сопряжения телеметрии с МД1-1 | по запросу | Принадлежности | | ЖНКЮ.685661.083 | Кабель ВЧ, N(m)-N(m), 1 м | по запросу | | 09H02FGG-LB-A1/8P-3-050 NN | Сборка кабельная оптическая (ODC/LC; 50м) | по запросу | | 09H02FGG-LB-A1/8P-3-075 NN | Сборка кабельная оптическая (ODC/LC; 75м) | по запросу | | 09H02FGG-LB-A1/8P-3-100 NN | Сборка кабельная оптическая (ODC/LC; 100м) | по запросу | | 09H02FGG-LB-A1/8P-3-125 NN | Сборка кабельная оптическая (ODC/LC; 125м) | по запросу | | 09H02FGG-LB-A1/8P-3-150 NN | Сборка кабельная оптическая (ODC/LC; 150м) | по запросу | | 09H02FGG-LB-A1/8P-3-175 NN | Сборка кабельная оптическая (ODC/LC; 175м) | по запросу | | 09H02FGG-LB-A1/8P-3-200 NN | Сборка кабельная оптическая (ODC/LC; 200м) | по запросу | | MR02_ODP2_LCUE_A155T_0250_SS | Сборка кабельная оптическая (ODC/LC; 250м) | по запросу | | MR02_ODP2_LCUE_A155T_0300_SS | Сборка кабельная оптическая (ODC/LC; 300м) | по запросу. | | MR02_ODP2_LCUE_A155T_0350_SS | Сборка кабельная оптическая (ODC/LC; 350м) | по запросу | | | Кабель электрический (питание ППУ) 2х2,5 мм2 | по запросу | | ЖНКЮ.468243.005 | УЗИП-2 Устройство защиты источника питания | по запросу | | TS-КЭ-d5 (2) | Крепление для кабеля TS-КЭ-d5(2) | по запросу | | TS-КЭ-d11 (2) | Крепление для кабеля TS-КЭ-d11(2) | по запросу | | ЖНКЮ.301568.050 | Кронштейн для крепления ППУ | по запросу |
|
