МИК-РЛ400МР
| Наименование | Описание |
Цена с НДС | Базовая станция | | ЖНКЮ.464411.002 | ББС-Е1 Блок базовой станции с портом Е1 (НВ) | по запросу | | ЖНКЮ.464411.002-01 | ББС-Е1 Блок базовой станции с портом Е1 (ВН) | по запросу | | ЖНКЮ.464411.002-02 | ББС-Еth Блок базовой станции с портом Ethernet (НВ) | по запросу | | ЖНКЮ.464411.002-03 | ББС-Еth Блок базовой станции с портом Ethernet (ВН) | по запросу | Абонентская станция | | ЖНКЮ.464411.003 | БАС Блок абонентской станции (НВ) | по запросу | | ЖНКЮ.464411.003-01 | БАС Блок абонентской станции (ВН) | по запросу | Дополнительное оборудование | | ЖНКЮ.468152.007 | БСД Блок сбора данных | по запросу | Принадлежности | | ЖНКЮ.685661.083 | Кабель ВЧ, N(m)-N(m), 1 м | по запросу | | ЖНКЮ.301412.017 | Панель кросса ПЧ | по запросу | | | Защитное устройство (разрядник ВЧ) N-типа, розетка-розетка | по запросу | | | Кабель коаксиальный | по запросу |
|
|
|
|
|
Способы оплаты
Безналичный рассчет
Способы доставки
Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
|
|
|
|
ОПИСАНИЕ
 НАЗНАЧЕНИЕ МИК-РЛ 400 МР
Цифровая радиорелейная станция МИК-РЛ400МР предназначены для построения сети фиксировнной радиосвязи с топологией "звезда" в диапазоне частот 400 МГц.
Малоканальная ЦРРС МИК-РЛ400 МР предназначена в первую очередь для передачи данных АСУ ТП нефте-газопроводов, объектов энергетики и т.п.
Все блоки системы (кроме антенных устройств) имеют внутреннее исполнение, что позволяет минимизировать нагрузку и снижает требования к несущим конструкциям мачт.
Cертификат: ОС-3-РРС-0775 до 20.10.2014
Производитель: НПФ «Микран»
ДОСТОИНСТВА РАДИОЛЕРЕЙНЫХ СТАНЦИЙ МИК-РЛ400МР
- диапазон частот 394-410/434-450 МГц;
- большая зона покрытия (до 25 км);
- полный частотный дуплекс (FDD);
- выделенная гарантированная скорость передачи для каждого абонента (без коллизий);
- работа на полузакрытых трассах;
- минимальная нагрузка на несущие конструкции мачт (нижнее исполнение приемопередающего оборудования);
- помехоустойчивое кодирование для коррекции ошибок;
- возможность выноса от базовой станции пункта обработки данных по потоку Е1;
- интерфейс Ethernet;
- контроль и управление станцией осуществляется с помощью веб-интерфейса и ПСО «Мастер»

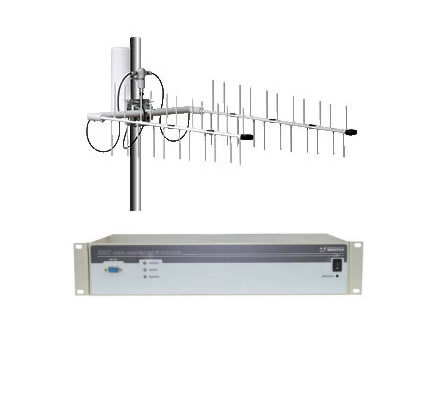

СОСТАВ МИК-РЛ400МР
ЦРРС МИК-РЛ400МР состоит из:
Блок сбора данных
Блоки абонентской станции / блоки базовой станции
 |
БСД (БЛОК СБОРА ДАННЫХ)
Блок сбора данных (БСД) предназначен для передачи данных через сеть TDM (Е1). Соединение блока сбора данных с блоком базовой станции (ББС) осуществляется по интерфейсу Е1.
|
 |
ББС / БАС (блок базовой станции / блок абонентской станции)
Антенные устройства (аналогичные применяемым в аппаратуре МИК-РЛ400М/Р) соединяются с ББС/БАС коаксиальным кабелем 50 Ом с низкими потерями.
Для пользователя организуется канал передачи со стыком Ethernet. На основе полученного канала строятся все другие типы сервисов (голосовая связь, передача видео и т.д.).
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики РРС МИК-РЛ 400 МР:
| Частотный план | | Рабочий диапазон частот, МГц | 394 … 410 / 434 … 450 | | Дуплексный разнос, МГц | 40 (25,12 … 54,88) | | Минимальный разнос между соседними стволами, кГц | 1860 | | Передатчик | | Выходная мощность, Вт | 1 | | Глубина регулировки мощности (шаг), дБ | 25 (0,5) | | Вид модуляции | QPSK | | Нестабильность частоты | ± 2х10 - 6 | | Перестройка частоты | программная, шаг 5 кГц | | Приемник | | Чувствительность приёмника, дБм | - 98 / - 95 при BER = 10 -3 / 10 - 6 | | Динамический диапазон приемника не менее, дБ | 90 | | Функциональные возможности | | Топология | точка - много точек | | Тип многостанционного доступа | TDMA | | Пропускная способность ББС, кбит/с | 2048 | | Количество БАС, подключаемых к одной ББС, не более | 16 | | Скорость передачи на один БАС, кбит/с | N?64 (N=1...32) | | Распределение пропускной способности ББС между БАС | статическое (устанавливается программно) | | Дальность связи, не менее, км | 25 | | Контроль и управление | Web-интерфейс / ПСО «Мастер» | | Условия окружающей среды | | Температура рабочая | +5…+45°С | | Относительная влажность воздуха | 80% при +25°С | | Электропитание | | Напряжение питания, В | -39…-72 | | Потребляемая мощность, Вт | 35 / 30 / 5 (ББС / БАС / БСД) | | Механические характеристики | Габариты, мм
| ББС / БАС | 475х245х87 (19”, 2U) | | БСД | 270х160х62 | | Масса, кг | ББС / БАС / БСД | 8 / 8 / 0,5 | | Антенные устройства | 2-х Z | 2-х ЛПА | 4-х ЛПА | | Коэффициент усиления, дБи | 14 | 14 | 17 | | Масса, кг | 10,5 | 5,5 | 14 |
Цены и конфигурации |
|
* В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней. МИК-РЛ400МР
| Наименование | Описание |
Цена с НДС | Базовая станция | | ЖНКЮ.464411.002 | ББС-Е1 Блок базовой станции с портом Е1 (НВ) | по запросу | | ЖНКЮ.464411.002-01 | ББС-Е1 Блок базовой станции с портом Е1 (ВН) | по запросу | | ЖНКЮ.464411.002-02 | ББС-Еth Блок базовой станции с портом Ethernet (НВ) | по запросу | | ЖНКЮ.464411.002-03 | ББС-Еth Блок базовой станции с портом Ethernet (ВН) | по запросу | Абонентская станция | | ЖНКЮ.464411.003 | БАС Блок абонентской станции (НВ) | по запросу | | ЖНКЮ.464411.003-01 | БАС Блок абонентской станции (ВН) | по запросу | Дополнительное оборудование | | ЖНКЮ.468152.007 | БСД Блок сбора данных | по запросу | Принадлежности | | ЖНКЮ.685661.083 | Кабель ВЧ, N(m)-N(m), 1 м | по запросу | | ЖНКЮ.301412.017 | Панель кросса ПЧ | по запросу | | | Защитное устройство (разрядник ВЧ) N-типа, розетка-розетка | по запросу | | | Кабель коаксиальный | по запросу |
|
