Назначение радиорелейных станций МИК-РЛ 400 М:
организация местных и ведомственных (технологических) цифровых линий радиорелейной связи в диапазонах частот 394…410 - 434…452 МГц соответственно.
Высокие технические параметры аппаратуры в сочетании со свойствами низкочастотных диапазонов радиоволн позволяют строить интервалы большой протяженности, в том числе на полузакрытых трассах, телефонизировать сельскую местность. На базе аппаратуры МИК-РЛ400 М возможно создание быстро развертываемых мобильных комплексов для оперативной организации радиосетей. Высокая эффективность использования радиоспектра, достигнутая применением цифровых методов формирования спектра передатчика и цифровой фильтрации сигнала в приёмнике, позволяет органи¬зовать из одной точки одновременную работу до 8 стволов МИК-РЛ400М.
МИК-РЛ400М обеспечивают работу в конфигурациях «1+0» и «1+1». Возможна организация «горячего» резервирования на разных парах частот и работа с «пространственным разнесением» или «тёплым» резервированием на одной паре частот. В конфигурации «1+1» ППУ основного и резервного ствола работают каждый на свою антенну.
Характеристики радиорелейных станций МИК-РЛ 400 М:
- эффективное использование радиочастотного спектра;
- помехоустойчивое кодирование;
- высокий энергетический потенциал РРЛ;
- модуляция QPSK;
- программно управляемые синтезаторы частот;
- низкая потребляемая мощность;
- малые масса и габариты;
- широкий диапазон рабочих температур;
- простота монтажа и обслуживания;
- большое расстояние между выносным оборудованием (антенна, приемопередатчики) и внутренним оборудованием.

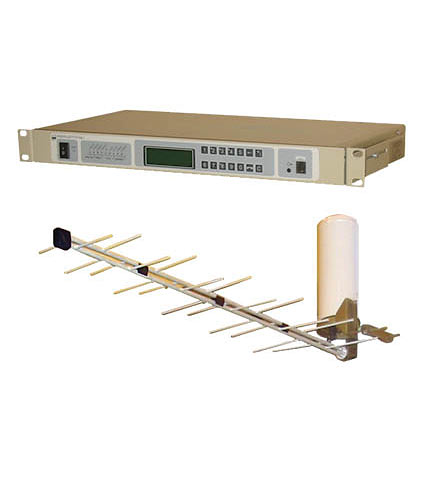

Оборудование радиорелейных станций МИК-РЛ подразделяется:
Выносное оборудование (приёмопередающее устройство - ППУ),
размещаются на мачте в непосредственной близости от антенны.
Внутреннее оборудование (модуль доступа),
размещается в отапливаемых помещениях (кунгах) и соединяется с ППУ одним кабелем типа КСПП, длина кабеля - до 1000 метров.

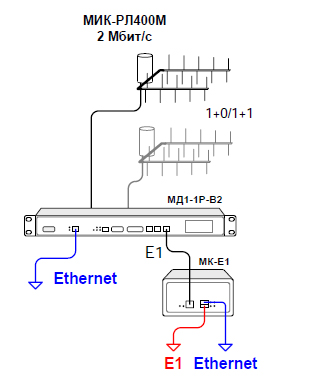

В аппаратуре МИК-РЛ400М применяется модуль доступа первого уровня МД1-1-В2. Интерфейс основного цифрового потока - G.703 или Ethernet-10BT. Модуль выполнен в корпусе «Евромеханика» 19” высотой 1U. Модуль доступа МД1-1-В2 имеет встроенный канал служебной связи с селективным вызовом, позволяющий организовать в процессе эксплуатации переговоры между двумя любыми станциями сети. Для организации громкой связи имеется разъём для подключения внешней активной акустической системы. Вызов по служебной связи производится с помощью клавиатуры на модуле доступа.
Основные применения радиорелейной станции:
- передача голоса;
- передача данных;
- технологическая связь (сочетание интерфейсов телефонии и передачи данных + канал служебной связи).
Технические характеристики РРС МИК-РЛ 400 М:
| | МИК-РЛ 400 М |
| Рабочий диапазон частот, МГц | 394…410 - 434…450 |
| Дуплексный разнос, МГц | 24…56 |
| Шаг сетки частот, Кгц | 1860 |
| Перестройка частот | Программная, шаг 5 кГц |
| Полная скорость передачи, кбит/с | 2048 + 2 х 64 |
| Длина интервала, км / запас на замирание, дБ | 60 / 20 |
| Конфигурация системы | 1+0, 1+1 |
| Вид модуляции | QPSK |
| Уровень входного сигнала при BER=10-3/10-6, дБВт | -98 / -95 |
| Параметры стыка на входе и выходе РРС | G.703 |
| Интерфейсы основного трафика | G.703 или Ethernet 10 Base-T |
| Канал дополнительного трафика | 57,6 кбит/с; RS-232/ 422/ 485 (выбирается программно) |
| Мощность СВЧ сигнала на выходе приемопередатчика, Вт | 0,5..3 Вт |
| Ширина спектра излучаемого сигнала по уровню -3 / -36 дБ | 1,3 / 1,86 МГц |
| Стабильность частоты | ± 2х10-6 |
| Динамический диапазон приемника | > 60 дБ |

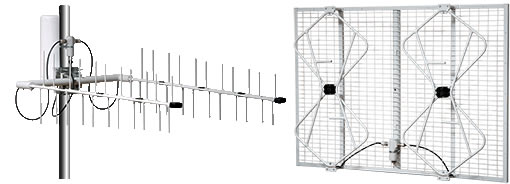

| Антенное устройство | Типа Z или ЛПА |
| КУ антенны не менее, dbi | 14 / 17 |
| Ширина диаграммы направленности антенны по уровню -3 дБ не более, град | 44 / 36 |
| Канал служебной связи | дуплексный цифровой канал с селективным вызовом |
| Подключение внешних сигнальных датчиков | 8 входов / 8 выходов на каждой станции |
| Система телесигнализации и телеуправления (ТУ-ТС): |
- непрерывное дистанционное измерение параметров станций сети, сбор накопление и обработка информации, включая измерение BER;
- выработка сигналов аварии;
- дистанционное управление сетью станций;
- управление внешними устройствами;
- ведение журнала параметров и событий
|
| Электропитание оборудования | -39 ... -72 В (-19…-31 В; ~220 В - опция) |
| Мощность потребления станции, не более, Вт | 25 (1+0); 45 (1+1) |
| Максимальная длина кабеля ODU-IDU, м | 1000 (опционально 1400) |
| Температура окружающей среды: | |
| Выносное оборудование | -50 ... +50 oС (-55...+50oС – опция) |
| Внутреннее оборудование | +5 ... + 45 oС |
| Масса оборудования, кг: | |
| антенна сдвоенная | 4 |
| антенна счетверенная | 14 |
| приемопередающее устройство | 5 |
| внутреннее оборудование | 3 |
Аппаратура обеспечивает непрерывный мониторинг состояния и режимов работы, а также управление сетью РРЛ произвольной топологии при общем количестве станций до 64.
Конструкция радиорелейных станций МИК-РЛ 400 М:
Внутреннее оборудование имеет присоединительные размеры для размещения в конструктиве Евромеханика 19".
Сертификаты МИК-РЛ 400 М: № ОС/1-РРС-0237
