Радиорелейные станции SDH МИК-РЛ 4…40С

дополнительная информация

Аппаратура цифровых радиорелейных станций SDH иерархии предназначена для организации магистральных, внутризоновых, местных и технологических систем связи с пропускной способностью 155 Мбит/с (STM-1) в диапазоне Частот от 4 до 40 ГГЦ.
В состав РРС входит полный комплект оборудования, необходимый для построения линий связи любой конфигурации.

Состав и исполнение систем.

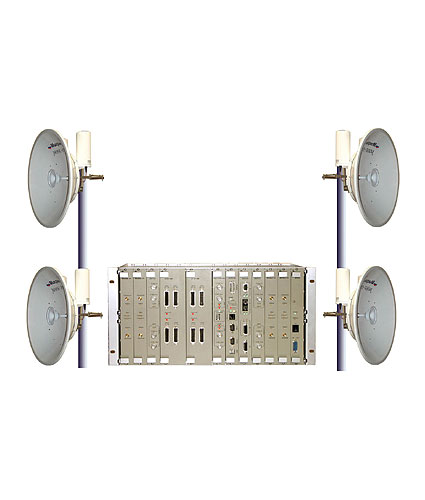

Станции МИК-РЛ4...40С представляют собой функционально законченные системы передачи, позволяющие строить синхронные сети связи произвольной топологии. В состав РРС входят: радиорелейная аппаратура, мультиплексоры уровня STM-1 (терминальные и ввода-вывода), источники гарантированного электропитания и система управления сетью. В традиционном для систем МИК-РЛ раздельном исполнении возможна реализация конфигураций 1+0, 1+1 и 2+0. Станция в конфигурации 1+1 состоит из 2-х выносных приемопередатчиков и приемников канала пространственного разнесения, устанавливаемых непосредственно на антеннах, и оборудования внутреннего исполнения - модуля доступа МД1-6. При нижнем расположении приемопередатчиков возможна конфигурация до 3+1.

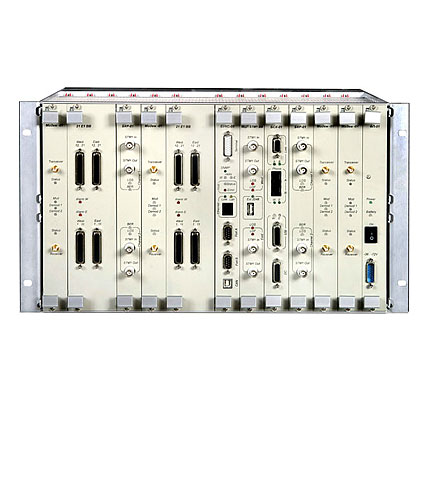

Особенности аппаратной реализации. Модуль доступа МД1-6 выполнен в корпусе 19" высотой 6U. Архитектура модуля доступа МД1-6 позволяет в составе одного модуля простым добавлением необходимого количества блоков реализовать следующие варианты станций: терминальная станция с возможностью ввода/вывода 63 потоков Е1 с од ним направлением по СВЧ; станция ввода/вывода с возможностью ввода/вывода 21 или 42 потоков Е1 с двумя направлениями по СВЧ; станция регенераторного типа без ввода/вывода потоков Е1 с двумя направлениями по СВЧ; станция регенераторного типа без ввода/вывода потоков Е1 с одним направлением по СВЧ и одним направлением по STM-1 (для совместной работы с мультиплексорами SDH других производителей). При конфигурации станции 2+1 или 3+1 используется два модуля доступа МД1-6. В модуле МД1-6 происходит мультиплексирование компонентных цифровых потоков и сервисных каналов, а также формируется спектр радиосигнала на промежуточной частоте. Модемы имеют аппаратную поддержку пространственного разнесения, поэтому для его организации требуется только установка антенн и приемников пространственного разнесения.

техническая консультация » заказать оборудование »

В системе предусмотрены следующие дополнительные каналы:

• 2 цифровых канала служебной связи РСМ-64 с 2-х проводными окончаниями FXO/FXS с возможностью выхода в ТФОП;

• канал передачи данных с программно выбираемым типом интерфейса RS-232, RS-422, RS-485 со скоростью передачи от 110 до 57 600 бит/с;

• по 8 дискретных каналов внешней сигнализации и управления.

• пространственно-разнесенный прием - суммирование каналов по мягкому решению демодуляторов;

• цифровой адаптивный эквалайзер, динамический диапазон 10 дБ;

• кодирование: Рида-Соломона, турбокодирование;

• регулировка выходной мощности автоматическая, глубина 15 дБ;

• безошибочное переключение на резерв (1+1);

• мультиплексирование: в соответствии с G.873;

• электрический интерфейс: STM-1 (G.703); 155, 52 Мбит/с±20 ppm; код CMI;

• полезная нагрузка: 63Е1 (VC-12);

• интерфейс Е1: в соответствии с G.703, 2048 кбит/с±50 ppm; код HDB-3; 120 Ом;
• дополнительные порты:

- RS-232 / RS422 / RS-485; 264 кбит/с - 1 порт;
- FXO/FXS (служебная связь) - 2 порта;

• внешние аварийные сигналы: вход и выход - по 8 гальванически развязанных ключей;

• локальное управление - (F-интерфейс): подключаемый терминал, интерфейс RS-232;

• управление сетью (Q-интерфейс): протокол SNMP; интерфейс Ethernet 10 BaseT;

• потребляемая мощность оконечной станции 1+1 не более 180 Вт, промежуточной - не более 280 Вт.
