ЦРРС МИК-РЛ4…15РМ
| Наименование | Описание |
Цена с НДС | МИК-РЛ4…15РМ (18хЕ1, Ethernet, до 78 Мбит/с) | Устройства приемо-передающие | | ЖНКЮ.464422.041-ХХ | ППУ4РМ Приемо-передающее устройство 3,7-4,2 ГГц, 5-78 Мбит/с, опт. интерфейс ОМ | по запросу | | ЖНКЮ.464422.054-ХХ | ППУ5РМ Приемо-передающее устройство 4,4-5,0 ГГц, 5-78 Мбит/с, опт. интерфейс ОМ | по запросу | | ЖНКЮ.464422.061-ХХ | ППУ6РМ Приемо-передающее устройство 5,925-6,425 ГГц, 5-78 Мбит/с, опт. интерфейс ОМ | по запросу | | ЖНКЮ.464422.211-ХХ | ППУ7РМ Приемо-передающее устройство 7,25-7,55 ГГц, 5-78 Мбит/с, опт. интерфейс ОМ | по запросу | | ЖНКЮ.464422.311-ХХ | ППУ8РМ Приемо-передающее устройство 7,9-8,4 ГГц, 5-78 Мбит/с, опт. интерфейс ОМ | по запросу | | ЖНКЮ.464422.411-ХХ | ППУ11РМ Приемо-передающее устройство 10,7-11,7 ГГц, 5-78 Мбит/с, опт. интерфейс ОМ | по запросу | | ЖНКЮ.464422.511-ХХ | ППУ13РМ Приемо-передающее устройство 12,75-13,25 ГГц, 5-78 Мбит/с, опт. интерфейс ОМ | по запросу | | ЖНКЮ.464422.611-ХХ | ППУ15РМ Приемо-передающее устройство 14,4-15,35 ГГц, 5-78 Мбит/с, опт. интерфейс ОМ | по запросу | Модуль доступа | | ЖНКЮ.465624.019 | МД1-1РУ Модуль доступа | по запросу | | ЖНКЮ.468152.041 | БИ-16Е1-У Блок интерфейсов Е1 | по запросу | | ЖНКЮ.468152.042 | БИ-Eth-У Блок интерфейсов Ethernet | по запросу | | ЖНКЮ.468353.020 | БС-01-О Блок сопряжения оптический | по запросу | | ЖНКЮ.468353.019 | БС-02-У Блок сопряжения телеметрии с МД1-1 | по запросу | Принадлежности | | 09H02FGG-LB-A1/8P-3-050 NN | Сборка кабельная оптическая (ODC/LC; 50м) | по запросу | | 09H02FGG-LB-A1/8P-3-075 NN | Сборка кабельная оптическая (ODC/LC; 75м) | по запросу | | 09H02FGG-LB-A1/8P-3-100 NN | Сборка кабельная оптическая (ODC/LC; 100м) | по запросу | | 09H02FGG-LB-A1/8P-3-125 NN | Сборка кабельная оптическая (ODC/LC; 125м) | по запросу | | 09H02FGG-LB-A1/8P-3-150 NN | Сборка кабельная оптическая (ODC/LC; 150м) | по запросу | | 09H02FGG-LB-A1/8P-3-175 NN | Сборка кабельная оптическая (ODC/LC; 175м) | по запросу | | 09H02FGG-LB-A1/8P-3-200 NN | Сборка кабельная оптическая (ODC/LC; 200м) | по запросу | | MR02_ODP2_LCUE_A155T_0250_SS | Сборка кабельная оптическая (ODC/LC; 250м) | по запросу | | MR02_ODP2_LCUE_A155T_0300_SS | Сборка кабельная оптическая (ODC/LC; 300м) | по запросу | | MR02_ODP2_LCUE_A155T_0350_SS | Сборка кабельная оптическая (ODC/LC; 350м) | по запросу | | | Кабель электрический (питание ППУ) 2х2,5 мм2 | по запросу | | ЖНКЮ.468243.005 | УЗИП-2 Устройство защиты источника питания | по запросу | | TS-КЭ-d5 (2) | Крепление для кабеля TS-КЭ-d5(2) | по запросу | | TS-КЭ-d11 (2) | Крепление для кабеля TS-КЭ-d11(2) | по запросу | Устройства антенные диапазонов 4…15 ГГц | | ЖНКЮ.464655.045-хх | УА18-4 Устройство антенное 1,8 м, 3,7-4,2 ГГц, 34 дБ | по запросу | | ЖНКЮ.464655.055-хх | УА18-5 Устройство антенное 1,8 м, 4,4-5,0 ГГц, 36 дБ | по запросу | | ЖНКЮ.464655.064-хх | УА10-6 Устройство антенное 1,0 м, 5,925-6,425 ГГц, 31 дБ | по запросу | | ЖНКЮ.464655.065-хх | УА18-6 Устройство антенное 1,8 м, 5,925-6,425 ГГц, 37 дБ | по запросу | | ЖНКЮ.464655.202-хх | УА06-7 Устройство антенное 0,6 м, 7,25-7,55 ГГц, 31 дБ | по запросу | | ЖНКЮ.464655.204-хх | УА10-7 Устройство антенное 1,0 м, 7,25-7,55 ГГц, 35 дБ | по запросу | | ЖНКЮ.464655.205-хх | УА18-7 Устройство антенное 1,8 м, 7,25-7,55 ГГц, 40 дБ | по запросу | | ЖНКЮ.464655.302-хх | УА06-8 Устройство антенное 0,6 м, 7,9-8,4 ГГц, 31 дБ | по запросу | | ЖНКЮ.464655.304-хх | УА10-8 Устройство антенное 1,0 м, 7,9-8,4 ГГц, 36 дБ | по запросу | | ЖНКЮ.464655.305-хх | УА18-8 Устройство антенное 1,8 м, 7,9-8,4 ГГц, 41 дБ | по запросу | | ЖНКЮ.464655.402-хх | УА06-11 Устройство антенное 0,6 м, 10,7-11,7 ГГц, 34 дБ | по запросу | | ЖНКЮ.464655.404-хх | УА10-11 Устройство антенное 1,0 м, 10,7-11,7 ГГц, 39 дБ | по запросу | | ЖНКЮ.464655.405-хх | УА18-11 Устройство антенное 1,8 м, 10,7-11,7 ГГц, 44 дБ | по запросу | | ЖНКЮ.464655.502-хх | УА06-13 Устройство антенное 0,6 м, 12,75-13,25 ГГц, 35 дБ | по запросу | | ЖНКЮ.464655.504-хх | УА10-13 Устройство антенное 1,0 м, 12,75-13,25 ГГц, 40 дБ | по запросу | | ЖНКЮ.464655.505-хх | УА18-13 Устройство антенное 1,8 м, 12,75-13,25 ГГц, 45 дБ | по запросу | | ЖНКЮ.464655.602-хх | УА06-15 Устройство антенное 0,6 м, 14,4-15,35 ГГц, 36 дБ | по запросу | | ЖНКЮ.464655.604-хх | УА10-15 Устройство антенное 1,0 м, 14,4-15,35 ГГц, 41 дБ | по запросу | | ЖНКЮ.464655.605-хх | УА18-15 Устройство антенное 1,8 м, 14,4-15,35 ГГц, 46 дБ | по запросу | Дополнительное оборудование | | ЖНКЮ.301264.003 | Радом жёсткий для антенны 0,6 м | по запросу | | ЖНКЮ.301264.004 | Радом жёсткий для антенны 1,0 м | по запросу | | ЖНКЮ.301251.013 | Радом жёсткий для антенны 1,8 м | по запросу |
|
|
|
|
|
Способы оплаты
Безналичный рассчет
Способы доставки
Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
|
|
|
|
ОПИСАНИЕ
 НАЗНАЧЕНИЕ МИК-РЛ4…15РМ
Цифровые РРС МИК-РЛ4…15РМ Повышенная пропускная способность - до 78 Мбит/с - приближает серию МИК-РЛ4…15РМ к высокоскоростным ЦРРС, однако выгодно отличается
по цене. Цифровая радиорелейная станции серии МИК-РЛ 4...15 РМ обладает возможностью передачи комбинированного трафика TDM+Ehternet, высокой энергетикой радиолинии и широким набором функциональных возможностей.
ЦРРС МИК-РЛ4…15РМ - сбалансированное ценовое решение для работы на трассах, не позволяющих обеспечить большую пропускную способность.
Cертификат: ОС-3-РРС-0814 до 11.07.2015
Производитель: НПФ «Микран»
ДОСТОИНСТВА РАДИОЛЕРЕЙНЫХ СТАНЦИЙ МИК-РЛ4…15РМ
- изменяемая пропускная способность 5…78 Мбит/с;
- полезная нагрузка до 18хЕ1 + Ethernet 10/100 в полосе 28 МГц при модуляции QAM16;
- совместная передача TDM и Ethernet трафика с возможностью гибкого перераспределения пропускной способности;
- встроенный коммутатор с возможностью разветвления и переназначения трафика;
- автоматическое резервирование стволов по критериям достоверности (BER), уровня приёма и аппаратной аварии;
- цифровой канал служебной связи с селективным вызовом;
- дополнительные каналы с цифровыми и аналоговыми интерфейсами (дополнительный модуль МД-Е1);
- входы/выходы внешних сигнальных датчиков и исполнительных устройств;
- система телеуправления и телесигнализации (ТУ-ТС) РРЛ;
- встроенные средства тестирования и контроля параметров оборудования;
- дистанционный мониторинг и управление сетью РРЛ осуществляется с помощью ПСО «Мастер».

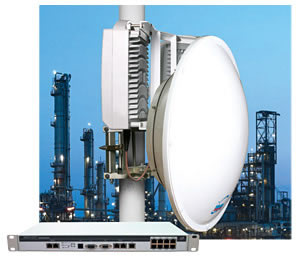

СОСТАВ
Оборудование радиорелейных станций МИК-РЛ4…15РМ подразделяется на:
выносное оборудование (ODU) - антенны и приёмопередающее устройство (ППУ)
внутреннее оборудование (IDU) - модуль доступа и источники питания
 |
ПРИЁМОПЕРЕДАЮЩИЕ УСТРОЙСТВА (ППУ)
Приёмопередающие устройства (ППУ) ЦРРС МИК-РЛ4…15РМ устанавливаются на антенну. ППУ имеет универсальный цифровой модем с программно переключаемыми полосой и видами модуляции QPSK / 16QAM.
Соединение ППУ с модулем доступа осуществляется через оптический кабель, по которому передаются цифровые потоки и сигналы телеметрии.
Питание на ППУ подводится по отдельному электрическому кабелю от станционного источника питания.
Выход ППУ - коаксиальный разъем.
|
<
МОДУЛЬ ДОСТУПА МД1-1РУ
В ЦРРС МИК-РЛ4…15РМ применяется модуль доступа МД1-1РУ2, который выполняет функции мультиплексирования основного и дополнительного трафика, контроля и управления и резервирования.
МД1-1РУ обеспечивает передачу трафика Ethernet, до 4 потоков Е1 (2 встроенных интерфейса Е1 + дополнительные интерфейсы Е1 в сменном блоке) или комбинированный трафик Ethernet + nxЕ1. Встроенный коммутатор обеспечивает ввод / вывод и транзит потоков Е1 между радиоканалом и двумя транзитными портами.
Встроенный коммутатор обеспечивает ввод/вывод и транзит потоков Е1 между радиоканалом и двумя транзитными портами.
Также модуль доступа МД1-1РУ обеспечивает подачу питания ППУ.
Модуль МД1-1РУ выполнен в корпусе «Евромеханика» 19" высотой 1U
|
 |
СМЕННЫЕ БЛОКИ ДЛЯ МД1-1РУ
 |
 |
 |
 |
блок БИ-16Е1
(интерфейсы 16хЕ1) |
блок БИ-Eth-У
(интерфейс 2хEthernet) |
блок БС-02-У
(для сопряжения с системой ТУ-ТС модулей доступа МД1-1) |
блок БС-01-О
(оптический интерфейс МД-ППУ) |
Установка режимов работы, управление и мониторинг РРС осуществляется при помощи компьютера. Интерфейс канала служебной связи позволяет использовать обычный телефонный аппарат. Восьмиканальный интерфейс позволяет контролировать состояние и управлять внешними устройствами. Интерфейс CAN служит для присоединения к системе управления источников питания ИБЭП-220/48(60)-хх и мультиплексоров МД-Е1. Предусмотрено резервирование питания путём подключения к двум независимым источникам. Предусмотрена возможность обновления ПО модуля через USB-порт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики РРС МИК-РЛ 400 Р:
Тип РРС МИК-РЛ | 4РМ | 5РМ | 6РМ | 7РМ | 8РМ | 11РМ | 13РМ | 15РМ | Диапазон частот, ГГц | 3,7-4,2 | 4,4-5,0 | 5,925-6,425 | 7,25-7,55 | 7,9-8,40 | 10,70-11,70 | 12,75-13,25 | 14,50-15,35 | Рекомендация ITU-R | F.382 | F.746 | F.383 | F.385 | F.386 | F.387 | F.497 | F.636 | Дуплексный разнос, МГц | 266 | 312 | 266 | 161 | 266 | 530 | 266 | 420 | Число поддиапазонов | 2(н)+2(в) | 2(н)+2(в) | 2(н)+2(в) | 5(н)+5(в) | 3(н)+3(в) | 2(н)+2(в) | 3(н)+3(в) | 2(н)+2(в) | Ширина поддиапазона, МГц | 112 | 140 | 112 | 35 | 90 | 243 | 85 | 231 | Перестройка частоты | программная в пределах поддиапазона, шаг 250 кГц |
Передатчик | Тип РРС МИК-РЛ | 4РМ / 5РМ / 6РМ / 7РМ / 8РМ / 11РМ | 13РМ / 15РМ | Выходная мощность, дБм, при модуляции | QPSK | +30 | +29 | 16QAM | +28 | +26 | Регулировка мощности | 0…-20 дБ, с шагом 1 дБ ручная / автоматическая | Нестабильность частоты | ±5х10 -6 | Побочные излучения, дБм | -60 |
Приемник | Тип РРС МИК-РЛ | 4РМ / 5РМ / 6РМ / 7РМ / 8РМ / 11РМ / 13РМ | 15РМ | Чувствительность приемника, дБм, при модуляции (КОШ ≤ 10-6)
| Ширина полосы спектра, МГц | 3,5 | 7 | 14 | 28 | 3,5 | 7 | 14 | 28 | QPSK | -95 | -92 | -89 | -86 | -94 | -91 | -88 | -85 | 16QAM | -88 | -85 | -82 | -79 | -87 | -84 | -81 | -78 | Максимальный уровень сигнала на входе приемника, дБм, при модуляции | QPSK | -10 (КОШ ≤ 10-3) | 16QAM | -14 (КОШ ≤ 10-3) | Допустимый уровень интерференции (деградация на 3дБ), дБ по каналу, при модуляции | Канал | Совмещенный | Соседний | QPSK | 19 | -3 | 16QAM | 26 | -4 | Остаточный коэффициент ошибок в потоке Е1 | ≤ 10-10 | Динамический диапазон АРУ, дБ | ≥ 50 |
Функциональные возможности | Конфигурация системы | 1+0, 1+1, 2+0, 1,5+0,5 | | Варианты разнесения стволов | частотное, пространственное | Автоматическое резервирование / количество частот / критерии переключения | «Горячее» / 2 пары частот / BER, Pвх, LOS, AIS, HW-alarm;
«Частичное резервирование трафика» / 2 пары частот, «горячий резерв защищенной части трафика» / BER, Pвх, LOS, AIS, HW-alarm;
«Пространственное разнесение» / 1 пара частот / BER, Pвх, LOS, AIS, HW-alarm | Пропускная способность, Мбит/с, при модуляции | Ширина полосы спектра, МГц | 3,5 | 7 | 14 | 28 | QPSK | 4,9 | 9,8 | 19,6 | 39,2 | 16QAM | 9,8 | 19,6 | 39,2 | 78,4 | Полезная нагрузка | до 18хЕ1 + 2хEthernet 10/100 | Внешние аварии | 3 входа / 3 выхода | Мониторинг и управление | ПСО «Мастер» |
Кабели снижения | | Тип кабеля | Кабель трафика (ППУ - модуль доступа) - оптический одномодовый
Кабель питания (ППУ - источник питания) – электрический
(2x1,5 мм2 / 2x2,5 мм2 / 2x4 мм2) | Максимальное расстояние
между МД и ППУ, м | 15 000 | Максимальная длина
кабеля питания ППУ, м | 165 / 275 / 440 при сечении кабеля 2x1,5 мм2 / 2x2,5 мм2 / 2x4 мм2 и Uпит = 48 В 450 / 750 / 1200 при сечении кабеля 2x1,5 мм2 / 2x2,5 мм2 / 2x4 мм2 и Uпит = 60 В |
