Назначение радиорелейных станций МИК-РЛ 150 М:
организация местных и ведомственных (технологических) цифровых линий радиорелейной связи в диапазонах частот 150,5…151,7 - 165,5…166,7 МГц.

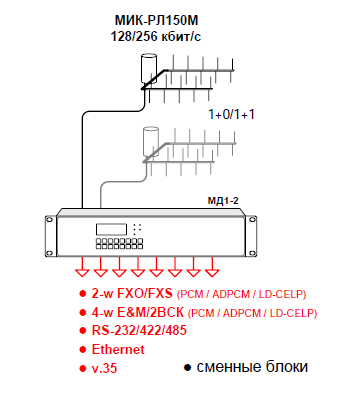

Высокая эффективность использования радиоспектра, достигнутая применением цифровых методов формирования спектра передатчика и цифровой фильтрации сигнала в приёмнике, позволяет организовать из одной точки одновременную работу до 6 стволов МИК-РЛ150М. С использованием аппаратуры МИК-РЛ150М возможно создание быстро развертываемых мобильных комплексов для оперативной организации радиосетей. ЦРРС МИК-РЛ150М обеспечивает работу в конфигурациях «1+0» и «1+1». Возможна организация «горячего» резервирования на разных парах частот и работа с «пространственным разнесением» или «тёплым» резервированием на одной паре частот. В конфигурации «1+1» ППУ основного и резервного ствола работают каждый на свою антенну.
Достоинства радиорелейных станций МИК-РЛ 150 М:
- эффективное использование радиочастотного спектра;
- помехоустойчивое кодирование;
- высокий энергетический потенциал РРЛ;
- модуляция QPSK;
- программно управляемые синтезаторы частот;
- широкий диапазон рабочих температур;
- простота монтажа и обслуживания;
- большое расстояние между выносным оборудованием (антенна, приемопередатчики) и внутренним оборудованием.
- встроенный первичный мультиплексор;
- сменные блоки с различными цифровыми и аналоговыми интерфейсами;
- автоматическое резервирование стволов по критериям достоверности (BER), уровня приёма и аппаратной аварии;
- система телеуправления и телесигнализации (ТУ-ТС).
По системе управления малоканальные и среднескоростные РРС «МИК-РЛ» полностью совместимы. Это позволяет строить на аппаратуре «МИК-РЛ150М» ответвления от среднескоростных РРЛ «МИК-РЛ» и включать их в единую систему дистанционного контроля и управления.
Основные применения радиорелейной станции:
- передача голоса;
- передача данных;
- технологическая связь
Оборудование радиорелейных станций МИК-РЛ подразделяется:
Выносное оборудование (приёмопередающее устройство - ППУ)
размещаются на мачте в непосредственной близости от антенны.
Внутреннее оборудование (модуль доступа)
размещается в отапливаемых помещениях (кунгах) и соединяется с ППУ одним кабелем типа КСПП, длина кабеля - до 1000 метров.

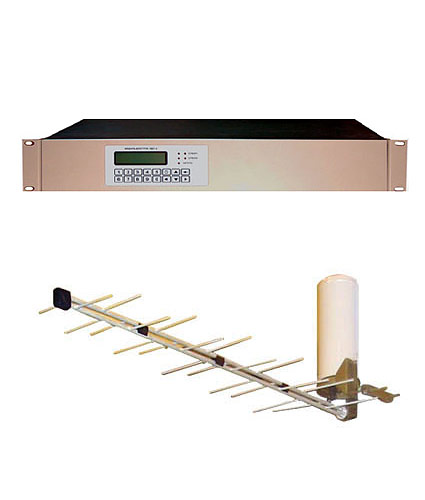

В аппаратуре МИК-РЛ150М применяется модуль доступа первого уровня МД1-2-В256. Модуль выполнен в корпусе «Евромеханика» 19" высотой 2U и имеет 8 слотов для установки интерфейсных блоков (1 или 2 порта на блоке).
В зависимости от видов кодирования (PCM, ADPCM, LD-CELP) возможна организация до 15 соединительных или абонентских линий или до 16 каналов ТЧ. Выделен канал для передачи сигнализации.
В зависимости от потребности оператора, в модуль доступа МД1-2 может устанавливаться до восьми 2х-канальных блоков, отличающихся как скоростью кодирования, так и типом интерфейса. Общая пропускная способность до 256 кбит/с. Применяются следующие типы интерфейсов:
- 4-х проводные окончания 4w E&M/4w-2BCK:
- Т64-4 - до 4 каналов 64 кбит/с (кодирование - PCM);
- Т32-4 - до 8 каналов 32 кбит/с (кодирование - ADPCM);
- Т16-4 - до 15 каналов 16 кбит/с (кодирование – LD-CELP).
- 2-х проводные телефонные окончания FXO, FXS:
- Т64-2АТС, Т64-2ТФ - до 4 каналов 64 кбит/с (кодирование - PCM);
- Т32-2 - до 8 каналов 32 кбит/с (кодирование - ADPCM);
- Т16-2 - до 15 каналов 16 кбит/с (кодирование – LD-CELP).
- Универсальный последовательный интерфейс УПИ-2: RS-232 (V.24/V.28), RS-422 (V.11), RS-485;
- ПД-35 – интерфейс V.35
- ПД-8023 - Ethernet адаптер (10/100 Base-T, скорость 16х256Кбит/с)
Технические характеристики РРС МИК-РЛ 150 М
| | МИК-РЛ 150 М |
| Рабочий диапазон частот, МГц | 150,5…151,7 - 165,5…166,7 |
| Дуплексный разнос, МГц | 14.... 16 |
| Шаг сетки частот, Кгц | 200 |
| Перестройка частот Программная, шаг | 5 кГц |
| Полная скорость передачи, кбит/с | 256+16 |
| Длина интервала, км / запас на замирание, дБ | 70 / 20 |
| Конфигурация системы | 1+0, 1+1 |
| Вид модуляции | QPSK |
| Уровень входного сигнала при BER=10-3/10-6, дБВт | -101 / -98 |
| Параметры стыка на входе и выходе РРС | В соответствии с выбранными интерфейсами |
| Мощность СВЧ сигнала на выходе приемопередатчика, Вт | 0,1..5 Вт |
| Ширина спектра излучаемого сигнала по уровню -3 / -36 дБ | 139,2 / 198,86 кГц |
| Стабильность частоты | +- 2х10-6 |
| Динамический диапазон приемника | > 60 дБ |
| Антенное устройство | Типа ЛПА |
| КУ антенны не менее, dbi | 11 / 13 |
| Интерфейсы основного трафика | 4-w E&M; 4-w 2ВСК; 2-w FXO; 2-w FXS; RS-232/422/485; V.35; Ethernet -10Base-T |
| Канал служебной связи | Опционально - дуплексный цифровой канал конференц-связи в основном трафике |
| Система телесигнализации и телеуправления (ТУ-ТС): |
- непрерывное дистанционное измерение параметров станций сети, сбор накопление и обработка информации, включая измерение BER;
- выработка сигналов аварии;
- дистанционное управление сетью станций;
- управление внешними устройствами;
- ведение журнала параметров и событий
|
| Электропитание оборудования | -39 … -72 В (-19…-31 В; ~220 В - опция) |
| Мощность потребления станции, не более, Вт | 70 (1+0); 100 (1+1) |
| Максимальная длина кабеля ODU-IDU, м | 1000 (опционально 1400) |
| Температура окружающей среды: | |
| Выносное оборудование | -50 … +50 oС (опционально: -55…+50oС) |
| Внутреннее оборудование | +5 … + 40 oС |
| Масса оборудования, кг: | |
| антенна одиночная | 5 |
| антенна сдвоенная/счетверенная | 11 |
| приемопередающее устройство | 5 |
| внутреннее оборудование | 5 |
Аппаратура обеспечивает непрерывный мониторинг состояния и режимов работы, а также управление сетью РРЛ произвольной топологии при общем количестве станций до 64.
Конструкция радиорелейных станций МИК-РЛ 150 М:
Внутреннее оборудование имеет присоединительные размеры для размещения в конструктиве Евромеханика 19".
Сертификат МИК-РЛ 150 М: № ОС/1-РД 0120
Производитель: НПФ "Микран"
