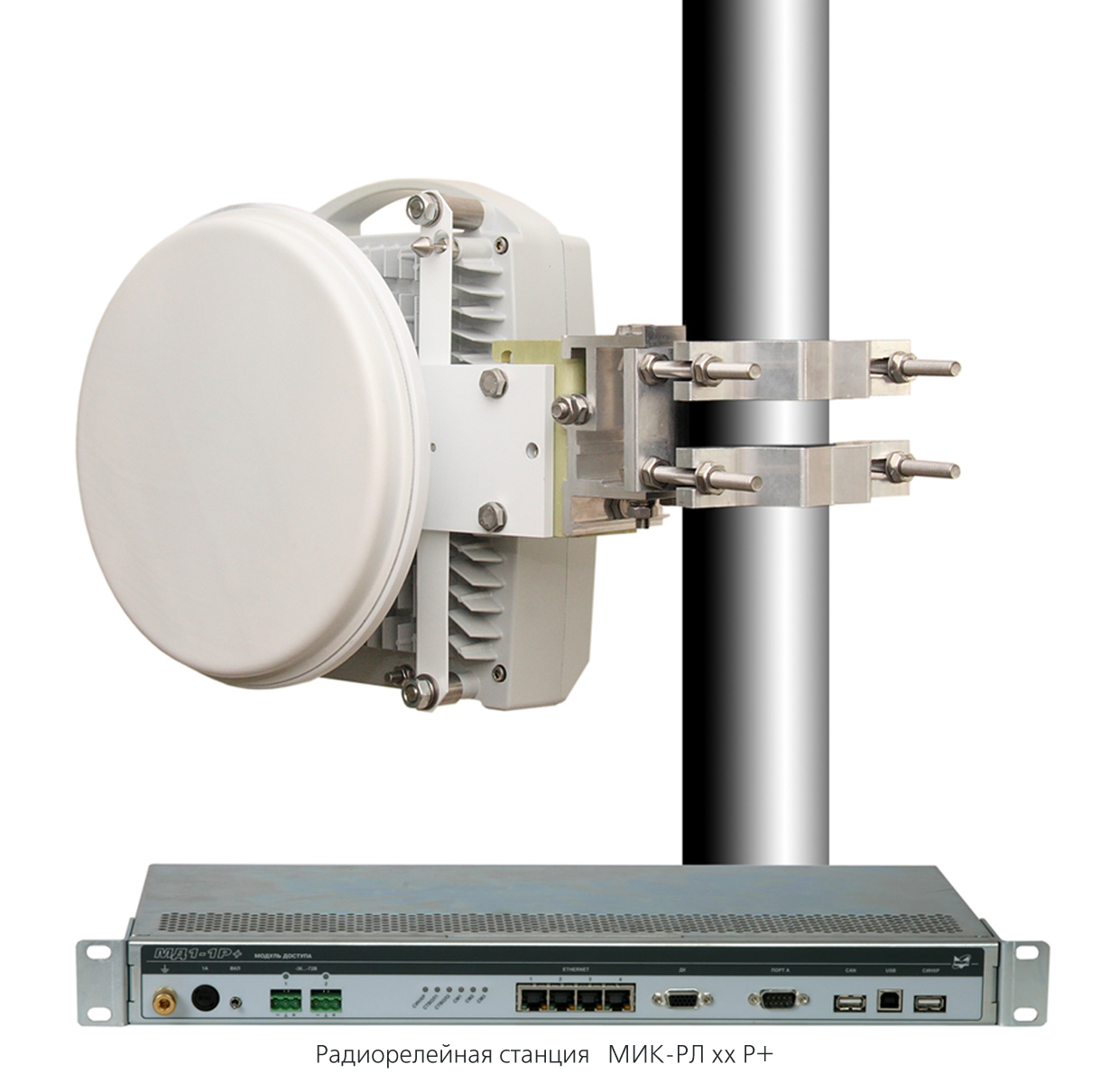

Радиорелейное оборудование PDH+ МИК-РЛ7…18Р+, МИК-РЛ23…40Р+

дополнительная информация

Назначение:
Радиорелейное оборудование  МИК-РЛ Р+, созданное на основе технологии PDH+, работает в диапазонах частот от 7 до 40 ГГц, отличается высокой скоростью передачи, гибкостью конфигурирования и масштабирования. Основное назначение радиорелейного оборудования МИК-РЛ Р+ :  создание транспортной инфраструктуры операторов связи на местных и внутризоновых сетях, построение технологических линий связи, соединение скоростных сетей LAN, резервирование оптоволоконных линий связи.

Достоинства радиорелейного оборудования МИК-РЛ7…18Р+, МИК-РЛ23…40Р+:

• изменяемая пропускная способность 5…155Мбит/с;
• максимальная скорость передачи 2 х 155 Мбит/с в конфигурации 2+0;
• помехоустойчивое кодирование Витерби / Рида-Соломона;
• возможность программного управления шириной полосы частот радиоканала, программное переключение вида модуляции от QPSK до 256-QAM, спектральная эффективность до 8 бит/с/Гц;
• адаптивная регулировка мощности передатчиков для снижения помех в сети РРС;
• модульное построение IDU с возможностью установки до 3-х сменных интерфейсных модулей;
• возможность наращивания скорости передачи в эксплуатации без замены оборудования;
• полезная нагрузка до 48хЕ1+Ethernet или STM-1+ Ethernet;
• встроенная мультисервисность: обеспечивается совместная передача TDM и IP трафика с возможностью гибкого перераспределения пропускной способности;
• встроенный 4-х портовый коммутатор Ethernet;

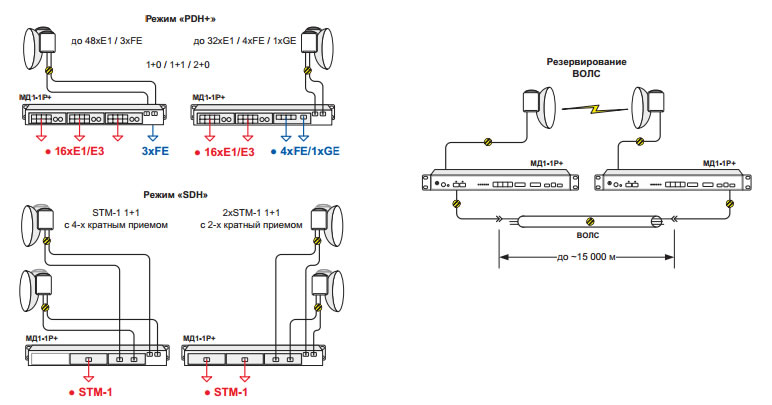

• поддержка защищённых конфигураций: горячее резервирование с безобрывным переключением радиостволов и резервирование с пространственным разносом;
• повышенная грозозащищенность оборудования обеспечена благодаря использованию оптоволоконного кабеля снижения;
• возможность питания приемопередатчиков от независимого источника для увеличения расстояния ODU-IDU до нескольких километров;
• универсальный протокол сетевого управления SNMP;
• компактная конструкция оборудования, простота монтажа.

ППУ

Приёмо-передающие устройства (ППУ) устанавливаются непосредственно на антенну. Универсальный цифровой модем с программно переключаемыми полосой и видами модуляции QPSK / 16QAM / 64QAM / 256QAM размещён в ППУ. Выход ППУ в диапазонах 7…18 ГГц – коаксиальный разъем, в диапазонах 23…40 ГГц – волноводный фланец. Передача информационного сигнала между и модулем доступа осуществляется по оптической кабельной линии.
Питание подается по отдельному кабелю. При расстоянии ODU-IDU до 400 метров питание подаётся непосредственно от модуля доступа: при большем расстоянии питание ППУ может осуществляться от отдельного источника, находящегося в непосредственной близости (например, в термоконтейнере под мачтой).
Волоконно-оптическая линия снижения предназначена для связи между внешним оборудованием (ППУ) и внутренним оборудованием (МД1-1Р+).
МД1-1Р+

Модуль доступа МД1-1Р+ выполняет функции мультиплексирования и регенерации основного и дополнительного трафика, обеспечивает резервирование стволов, организацию локальной телеметрии мд-ппу, контроля и управления РРС. На задней панели расположены оптические модули портов и 3 слота для сменных интерфейсных блоков. На передней панели расположены входы основного и резервного источников питания модуля, четыре порта встроенного Ethernet-свича. Модуль МД1-1Р+ имеет компактную конструкцию, выполненную в корпусе «Евромеханика» 19” высотой 1U.

В зависимости от решаемых задач, позволяет пользователю устанавливать следующие дополнительные  интерфейсные блоки:

- до 3-х блоков интерфейсов 16хЕ1/Е3

- до 3-х блоков интерфейса Е3

- до 2-х блоков интерфейса STM-1.

Технические характеристики

Сертификат: ССС №ОС-1РРС-0480 от 19.08.2008
