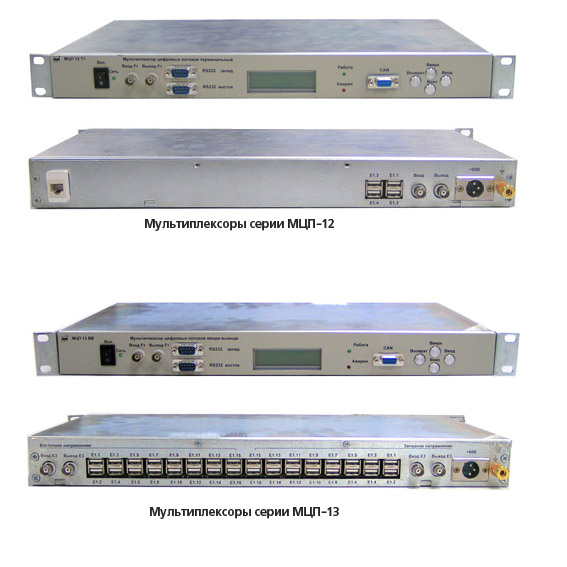

Мультиплексоры серии МЦП-12 выпускаются в следующих модификациях:
МЦП-12Т1 и МЦП-12Т1-Е – терминальные мультиплексоры для РРС, имеют одно направление по агрегатному (Е2) потоку и одно направление по трибутарным (4Е1) потокам, обеспечивают коммутацию трибутарных потоков Е1 из любого интерфейсного порта в любой тайм-слот потока Е2. Мультиплексор с индексом «Е» дополнительно имеет один порт Ethernet10/100-BaseT и обеспечивает назначение от 1 до 4 потоков Е1 под передачу Ethernet-трафика.
МЦП-12Т2 и МЦП-12Т2-Е – терминальные мультиплексоры для РРС, имеют одно направление по агрегатному (Е2) потоку и два направления – «западное» и «восточное» по трибутарным (2х4Е1) потокам, обеспечивают коммутацию трибутарных потоков Е1 из любого интерфейсного порта в любой тайм-слот потока Е2 и между портами Е1 «западного» и «восточного» направлений. Мультиплексор с индексом «Е» дополнительно имеет один порт Ethernet10/100-BaseT и обеспечивает назначение от 1 до 4 потоков Е1 под передачу Ethernet-трафика.
МЦП-12ВВ и МЦП-12ВВ-Е – мультиплексоры ввода/вывода для РРС, имеют два направления – «западное» и «восточное» как по агрегатным (2хЕ2) так и по трибутарным (2х4Е1) потокам, обеспечивают ввод/вывод/транзит от 1 до 4 потоков Е1 на промежуточной станции и кросс-коммутацию потоков Е1 между интерфейсными портами и тайм-слотами потоков Е2 «западного» и «восточного» направлений, могут работать в сетях с линейной и кольцевой топологией. Мультиплексор с индексом «Е» дополнительно имеет два порта Ethernet10/100-BaseT и обеспечивает назначение от 1 до 4 потоков Е1 под передачу Ethernet-трафика в каждом направлении по агрегатным потокам
Мультиплексоры серии МЦП-13 (16Е1<->Е3) предназначены для объединения/разделения 16-ти трибутарных потоков Е1 (2048 Кбит/с) в агрегатный поток Е3 (34368 Кбит/с) и обратно.
Мультиплексоры серии МЦП-13 выпускаются в следующих модификациях:
Аппаратная версия 1.0
МЦП-13Т1 и МЦП-13Т1-Е – терминальные мультиплексоры, имеют одно направление по агрегатному потоку (Е3) и одно направление по трибутарным (16Е1) потокам, обеспечивают коммутацию трибутарных потоков Е1 из любого интерфейсного порта в любой тайм-слот потока Е3. Мультиплексор с индексом «Е» дополнительно имеет один порт Ethernet10/100-BaseT и обеспечивает назначение от 1 до 4 потоков Е1 под передачу Ethernet-трафика.
МЦП-13ВВ и МЦП-13ВВ-Е – мультиплексоры ввода/вывода, имеют два направления – «западное» и «восточное» как по агрегатным (2хЕ3) так и по трибутарным (2х16Е1) потокам, обеспечивают ввод/вывод/транзит от 1 до 16 потоков Е1 на промежуточной станции, обеспечивают коммутацию трибутарных потоков Е1 из любого интерфейсного порта в любой тайм-слот потоков Е3 «западного» или «восточного» направлений и коммутацию потоков Е1 между тайм-слотами потоков Е3, могут работать в сетях с линейной и кольцевой топологией. Мультиплексор с индексом «Е» дополнительно имеет два порта Ethernet10/100-BaseT и обеспечивает назначение от 1 до 4 потоков Е1 под передачу Ethernet-трафика в каждом направлении по агрегатным потокам. Количество выводимых потоков Е1 может устанавливаться в пределах 0..14 (Е1.3..Е1.16)
Аппаратная версия 2.0
МЦП-13 Т1 и МЦП-13 Т1-Е - терминальные мультиплексоры, имеют одно направление по агрегатному потоку Е3 и одно направление по трибутарным потокам (16 Е1). Обеспечивает коммутацию трибутарных потоков Е1 из любого интерфейсного порта в любой тайм-слот потока Е3.
Мультиплексор с индексом «Е» дополнительно имеет один порт Ethernet 10/100BASE-T и обеспечивает назначение от 1 до 16 потоков Е1 под передачу Ethernet-трафика.
МЦП-13 ВВ и МЦП-13 ВВ-Е - мультиплексоры ввода/вывода, имеют два направления – «западное» и «восточное» по агрегатным потокам (2xЕ3) и одно направление по трибутарным потокам (16 Е1). Количество и номера выводимых потоков с «западного» и «восточного» направлений определяется оператором. Суммарное количество выводимых потоков с обоих направлений не может превышать 16. Могут работать в сетях с линейной и кольцевой топологией.
Мультиплексор с индексом «Е» дополнительно имеет два порта Ethernet 10/100BASE-T и обеспечивает назначение от 1 до 16 потоков Е1 под передачу Ethernet-трафика в каждом направлении по агрегатным потокам.
Все мультиплексоры имеют дополнительный канал с интерфейсом RS-232, линейная скорость в канале – до 4,8 Кбит/с, сквозное аппаратное управление (CTS/RTS), скорость по порту – 2.4 Кбит/с или 4.8Кбит/с.
В мультиплексорах имеется встроенный канал телеметрии-телеуправления, обеспечивающий взаимодействие локального и удаленного мультиплексоров работающих встречно по агрегатному потоку. Встроенные 4-х кнопочная клавиатура и ЖК-дисплей обеспечивают с передней панели управление режимами работы и отображение информации о состоянии локального и удаленного мультиплексоров.
Мультиплексоры имеют порт «CAN» для подключения к системе управления сети РРЛ, дистанционное управление осуществляется с помощью ПСО «Мастер».
