Оптический мультиплексор Транспорт - 32х30

	Заказать оборудование	Посмотреть цены	Задать вопрос специалисту	Способы оплаты Безналичный рассчет Способы доставки Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
	Документация скачать

Назначение

Оптические мультиплексоры Транспорт - 32х30 предназначены для асинхронной передачи до 32 цифровых потоков 2,048 Мбит/с (Е1, G.703), 1 канала служебной связи 64 кбит/с, 1 канала 64 кбит/с (RS-232) между двумя или несколькими (до 64) пунктами связи по ВОЛС по одному или двум оптическим волокнам.

Достоинства Транспорт 32х30

• наилучший показатель цена/качество в своем секторе рынка;

• возможность автоматического резервирования оптических трактов, чтообеспечивает непрерывность связи в случае обрыва оптического кабеля;

• возможность организации связи по оптическому тракту на передачу и наприем по одному оптическому волокну с использованием Y-ответвителей;

• "Транспорт 32х30" - 100% асинхронная аппаратура - от синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него;

• широкий спектр вариантов исполнения для различных задач;

• компактность, возможность размещения в индивидуальном или групповом конструктиве;

• удобство настройки, конфигурирования и работы.

Топология сети

Волоконно-оптические линии связи, образованные с помощью оптического мультиплексора Транспорт 32х30, могут иметь следующую топологию:

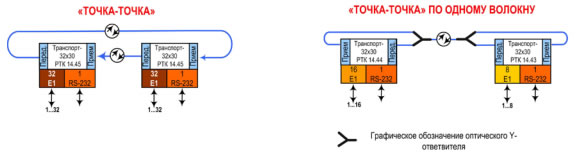

• точка-точка (пунктов связи-2. Количество потоков Е1, передаваемых по ВОЛС - до 32);

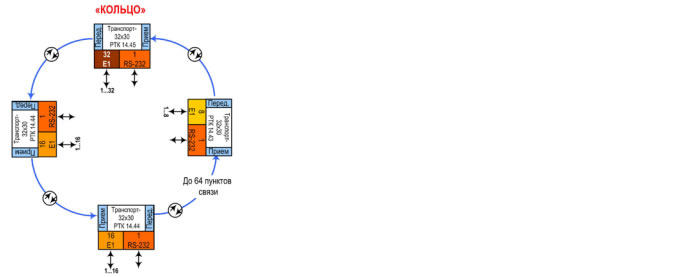

• кольцо (пунктов связи - от 2 до 64. Количество потоков Е1, передаваемых по ВОЛС - до 32);

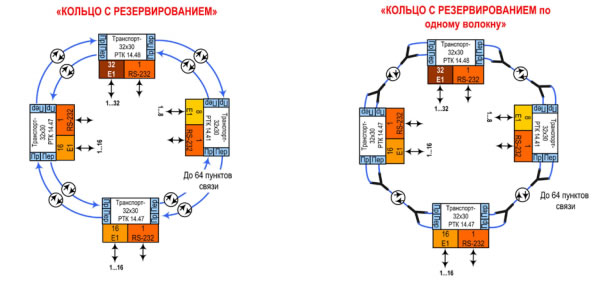

• кольцо с резервированием (пунктов связи - от 2 до 64. Количество потоков Е1, передаваемых по ВОЛС - до 32).



Оптический кабель - любой одномодовый или многомодовый. Максимальная длина участка регенерации зависит от типа оптоволокно и может достигать 150-180 км.

Состав Транспорт 32х30

Плата полукомплекта - мультиплексирование от 1 до 32 первичных цифровых потоков Е1 (2,048 Мбит/с, G.703) в групповой оптический сигнал 69,632 Мбит/с/ Полукомплекты выпускаются в модификациях, которые полностью совместимы друг с другом и отличаются количеством передаваемых потоков Е1, режимом работы по оптическому волокну и конструктивным исполнением.

РТК.14.42		Плата полукомплекта «Транспорт-32х30-4Е1» Модификация 1 Выделение 4 потоков Е1, «открытый конструктив»
РТК.14.43		Плата полукомплекта «Транспорт-32х30х4». Модификация 1 Выделение 8 потоков Е1 , «открытый конструктив»
РТК.14.44		Плата полукомплекта «Транспорт-32хЕ1х2». Модификация 1 Выделение 16 потоков Е1, «открытый конструктив»
РТК.14.45		Плата полукомплекта «Транспорт-32хЕ1х1». Модификация 1 Выделение 32 потоков Е1, «открытый конструктив»
РТК.14.46		Плата полукомплекта «Транспорт-32х30-4Е1-Р». Модификация 1 Выделение 4 потоков Е1, «открытый конструктив», дополнительная возможность работы по схеме «кольцо с резервированием»
РТК.14.41		Плата полукомплекта «Транспорт-32х30х4-Р». Модификация 1 Выделение 8 потоков Е1, «открытый конструктив», дополнительная возможность работы по схеме организации связи «кольцо с резервированием»
РТК.14.47		Плата полукомплекта «Транспорт-32хЕ1х2-Р». Модификация 1 Выделение 16 потоков Е1, «открытый конструктив», дополнительная возможность работы по схеме организации связи «кольцо с резервированием»
РТК.14.48		Плата полукомплекта «Транспорт-32хЕ1х1-Р». Модификация 1 Выделение 32 потоков Е1, «открытый конструктив», дополнительная возможность работы по схеме организации связи «кольцо с резервированием»
РТК.14.51		Плата полукомплекта «Транспорт-8х30». Модификация 1 Передача 8 потоков Е1 между 2 или несколькими (до 16-ти) пунктами связи по 1 или 2 одномодовыми или многомодовыми оптическим волокнам на расстояние до 200 км. Полукомплект может включаться по схеме организации связи «точка-точка» или «кольцо».

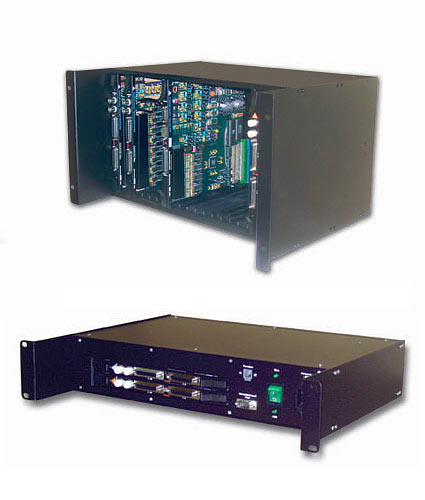

РТК.14.39		Индивидуальный корпус с материнской платой, 1,5U, 3 места Корпус для установки от 1 до 2 плат полукомплектов. Корпус предназначен для установки на столе, на полке. В корпус могут устанавливаться любые платы полукомплектов. В корпус обязательно должна устанавливаться: - или Интерфейсная плата РТК.14.17 (для ввода напряжения питания, управления всеми полукомплектами, установленными в корпусе и удаленными полукомплектами, для вывода сигнала аварии на аварийную станционную сигнализацию, для подключения телефона служебной связи). - или Плата ввода питания РТК.14.18 (для ввода напряжения питания). Возможна установка обоих плат для резервирования ввода напряжения питания.
РТК.14.40		Индивидуальный корпус для стойки 19’’ с материнской платой, 3U, 6 мест Предназначен для установки от 1 до 5 полукомплектов. Корпус предназначен для установки в шкаф или стойку 19’’ дюймового конструктива. В корпус могут устанавливаться любые полукомплекты оптического мультиплексора Транспорт.
РТК.14.16		Крейт для стойки 19’’, с материнской платой, 6U, 16 мест Корзина для установки от 1 до 16 полукомплектов. Крейт предназначен для установки в шкаф или стойку 19-ти дюймового конструктива. В крейт устанавливаются любые платы полукомплектов аппаратуры передачи, представленные в этом каталоге. Крейт может устанавливаться в стойку типа СКУ через комплект крепежных пластин.
РТК.14.17		Интерфейсная плата Может устанавливаться внутрь индивидуального корпуса (РТК.1.439) или индивидуального корпуса для стойки 19’’ (РТК.14.40). Предназначена для организации интерфейса плат полукомплектов, установленных в корпусе, с персональным компьютером, подключения телефона служебной связи, подключения аварийной станционной сигнализации. Интерфейсная плата вспомогательная, ее наличие или отсутствие не влияет на работу полукомплектов
РТК.14.18		Плата ввода питания Предназначена для подключения всей аппаратуры к источнику питания. Наличие или отсутствие платы не влияет на работу полукомплектов. Плату можно устанавливать и доставать, не прерывая работы полукомплектов (если ввод питания дополнительно сделан через интерфейсную плату крейта). Может устанавливаться в любое свободное место крейта или корпуса для стойки СКУ.
n/n		Оптический Y-разветвитель Предназначен для включения полукомплектов по 1-му оптическому волокну.
РТК.14.49		Заглушка двухместная 19’’ конструктива Предназначена для закрытия двух пустых мест в корпусе или крейте.
РТК.14.50		Заглушка одноместная 19’’ конструктива Предназначена для закрытия одного пустого места в корпусе или крейте.

• количество потоков Е1 одного полукомплекта: 1, 4, 8, 16, 24, 32;
• макс. кол-во потоков Е1 в оптическом кольце: 32;

• число передаваемых каналов 64Кбит/с: 1 двунаправленный канал RS-232;
• скорость передачи группового потока: 69,632 Мбит/с;
• длина волны: 1310 или 1500 нм;
• затухание участка регенерации: 0 - 40 дБ;
• стандартный оптический разъем: FC;
• тип синхронизации аппаратуры: 100% асинхронная;
• параметры тракта Е1: G.703;
• интерфейс с РС: RS-232;
• служебная связь: канал 64 кбит/с;
• тип источника излучения: лазерный диод;
• номинальная мощность излучения лазера на выходе полукомплекта: 0,5мВт-0,9 мВт
• максимальная мощность излучения лазера на выходе полукомплекта: 1,5 мВт (1,8дБм)

Возможность резервирования группового потока

Полукомплекты, имеющие в маркировке букву "Р", обеспечивают автоматическое резервирование группового потока в случае обрыва одного из сегментов оптического волокна. При этом "Прием" и "Передача" группового потока осуществляется по двум оптическим волокнам в две противоположные стороны кольца. Передачу группового потока по кольцу с резервированием можно организовать и по 1-му волокну с использованием пассивных Y-ответвителей.

Максимальное время перерыва связи в случае обрыва сегмента кабеля оптического кольца составляет от 500 мкс до 1 мс в зависимости от количества полукомплектов включенных в кольцо.

Возможность коммутации потоков Е1

Любой из подключенных первичных потоков 2,048МБит/с может быть коммутирован пользователем с любым из 32 первичных потоков 2,048МБит/с, передаваемых в групповом потоке пооптическому волокну. Эта операция производится при конфигурировании сети из программы "Центр управления ЦВОЛТ".

Параметры трактов Е1

Параметры трактор Е1 полностью соответствуют ГОСТ 26886-86(рекомендации G.703). Тракты 2,048Мбит/с аппаратуры ЦВОЛТ серии "Транспорт-32х30" поддерживают любой протокол передачи данных, использующий коды передачи ЧПИ (AMI) или МЧПИ (HDB3). Для подключения трактов 2,048 Мбит/с к оптическому мультиплексору "Транспорт" используется витая пара с волновым сопротивлением 120 Ом. Допустимое затухание кабеля, соединяющего аппаратуру с внешним оборудованием по трактам 2,048 Мбит/с, на полутактовой частоте - от 0 до 10 дБ. Поддерживается режим автоматического включения сигнала AIS на передачу по потокам Е1. При пропадании группового сигнала по приему оптического стыка, сигнал AIS выдается одновременно на передачу по всем потокам Е1. При пропадании синхронизации по приему в одном из потоков Е1, сигнал AIS выдается на передачу только по тому потоку Е1, по которому пропала синхронизация по приему на удаленном конце.

Требования к оптоволокну

Одномодовое или многомодовое оптоволокно для передачи оптического сигнала длиной волны 1310 (1500)нм. Одно оптоволокно используется для передачи, второе - для приема. Система нормально работает по одному волокну при использовании Y- ответвителей.

Требования к Y-ответвителям

Многомодовые или одномодовые, в зависимости от типа применяемого кабеля. Широкополосные 1300 +/- 40 нм, 50/50, с переходным затуханием не менее 25 дБ.

Аварийная сигнализация

В каждом полукомплекте имеется аварийный светодиод, который светится при наличии ошибок по приему группового потока или ошибок по приему любого тракта 2,048 МБит/с, (условия срабатывания задаются программно). Срабатывание светодиода дублируется срабатыванием контактов реле на интерфейсной плате (нормально замкнутые и нормально разомкнутые контакты), которые выведены на разъем и могут быть соединены с аварийной станционной сигнализацией.

Служебная связь

Один канал 64 кбит/с.

Телеконтроль

Имеется один двунаправленный канал компьютерной связи 64 КБит/с, который передается в групповом потоке и используется для управления и контроля удаленными полукомплектами. Телеконтроль ведется из программы "Центр управления ЦВОЛТ".

Программное обеспечение

Программное обеспечение для компьютеров типа IBM PC позволяет на ближнем и удаленном конце оптической линии связи:

• сконфигурировать систему;
• произвольно скоммутировать подключенные тракты;
• заблокировать или разблокировать любой тракт;
• закольцевать любой тракт;
• просмотреть количество ошибок по трактам;
• протестировать любой тракт и оборудование, подключенное к нему, а также линию связи;
• протестировать оптический кабель;
• просмотреть количество ошибок по оптическому кабелю;
• задать условия срабатывания аварийной сигнализации.

Полукомплекты оптического мультиплексора выпускаются в 16 модификациях, которые полностью совместимы друг с другом и отличаются количеством передаваемых потоков Е1 и конструктивным исполнением.

Электропитание

от -36 В до -72 В. Возможно питание через внешние преобразователи напряжения от переменного напряжения 220В, 50 Гц или от постоянного напряжения - 24В. Потребляемая мощность полукомплекта: не более 15 Вт.

Конструкция

Полукомплекты оптического мультиплексора "Транспорт-32х30" выполнены в двух вариантах:

• "открытый конструктив" - в виде платы размером 220х233 мм для установки или в крейт (субблок) 19-дюймового конструктива по МЭК 297 (ANSI/EIA RS 310-D), или в индивидуальный корпус, или в индивидуальный корпус для стойки 19-дюймового конструктива, или в корпус, предназначенный для установки в стойку СКУ;
• "закрытый конструктив" - в виде закрытого малогабаритного корпуса для установки в стойку или шкаф 19" конструктива.

Индивидуальный корпус можно использовать на небольших удаленных станциях или выносах. Индивидуальный корпус выполнен в горизонтальном исполнении. В индивидуальном корпусе имеется интерфейсная плата, расположенная внутри корпуса. На передней панели индивидуального корпуса расположены разъемы для подключения телефона служебной связи, интерфейсного порта и напряжения питания.

Масса

Плата полукомплекта открытого конструктива не более 2кг, полукомплект закрытого конструктива не более 6кг.

Гарантия

Гарантия на оборудование: 3 года.

Сертификат

№ ОС/1-СП-0888 до 27.07.13
