Назначение
Оптический мультиплексор предназначен для передачи структурированных или неструктурированных Е1 потоков (G.703, G.704) через пакетную сеть передачи данных Ethernet, построенную на основе самих мультиплексоров, или через имеющуюся сеть IP. Оптоволоконные агрегатные интерфейсы и встроенный коммутатор пакетов позволяет строить сети различных топологий без дополнительного оборудования.

Мультиплексор позволяет передавать голос, данные и видео через основанную на IP или Ethernet сеть. Это позволит провайдерам переходить на сети следующего поколения, продолжая эксплуатировать имеющееся оборудование.

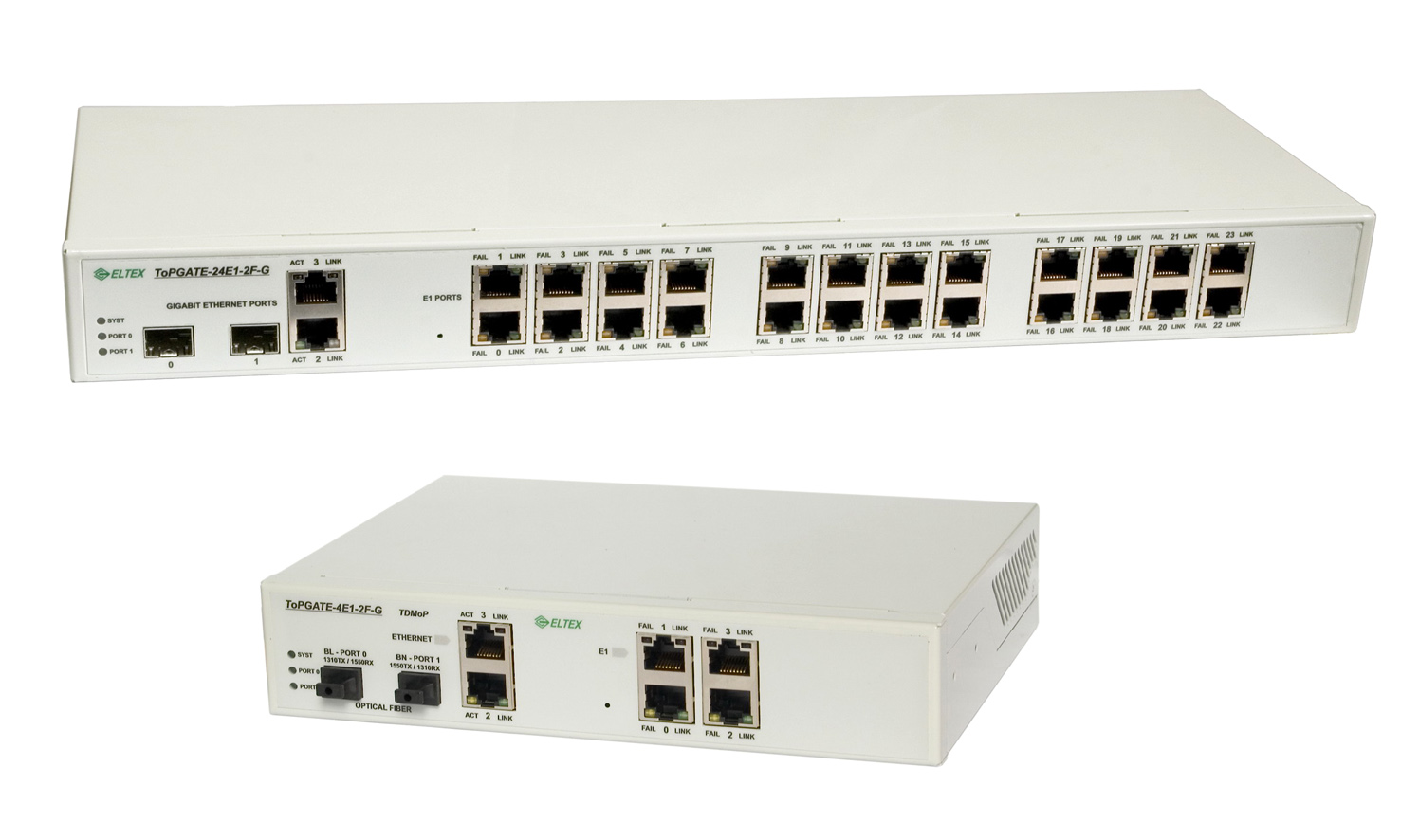

Варианты исполнения оптических мультиплексоров:

Достоинства
Мультиплексор может передавать от 1-го до 128-ми потоков Е1 через сети пакетной передачи данных (например, IP сети или Ethernet). Процесс передачи прозрачен для всех протоколов и сигнализаций и, таким образом, совместим со всем существующим оборудованием, использующим интерфейсы Е1.

Для передачи синхронных телефонных каналов E1 мультиплексор использует технологию TDM-over-packet (TDMoP) создания виртуального соединения точка-точка поверх пакетной сети. При этом входное устройство преобразует потоки данных E1 в последовательность пакетов с соответствующими заголовками и передает их через агрегатный интерфейс в сеть. Встречное устройство из полученной последовательности пакетов восстанавливает передаваемый цифровой поток E1 в его первоначальной форме. Пакеты, несущие телефонную информацию, снабжаются специальными метками, которые обеспечивают их абсолютный приоритет над прочими данными. Поэтому передача телефонных каналов не зависит от передачи других пакетных данных. Данная технология обладает рядом преимуществ как над классическими технологиями PDH и SDH, так и над технологией Voice-over-IP (VoIP).

К преимуществам TDMoP над PDH относятся возможность переконфигурации соединений между любыми портами E1 любых устройств «на лету», возможность резервирования в сети кольцевой топологии, и высокая пропускная способность. По сравнению с устройствами, использующими технологию SDH, данное устройство отличается низкой стоимостью и возможностью передачи трафика через распространенные сети с коммутацией пакетов с недорогой инфраструктурой. Отличие от технологии VoIP заключается в том, что потоковые данные E1 передаются в некомпрессированном виде, и абонентские интерфейсы соответствуют стандартной спецификации G.703. Это позволяет подключать любое стандартное телефонное оборудование, не сталкиваясь с проблемами совместимости. Голосовые данные при этом передаются с минимальной задержкой и исходным качеством. Можно также подключать любые устройства с интерфейсами, соответствующими G.703, как с фреймовой структурой потока, так и без нее.

Функциональные возможности
– передача как неструктурированных (без выделения и контроля фреймовой структуры), так и структурированных (с выделением и контролем фреймовой структуры) потоков Е1;

– прозрачное подключение ко всему существующему оборудованию, использующему интерфейсы Е1, включая телефонные станции, гибкие мультиплексоры, радиорелейные станции и т.д;

– передача потоков Е1 поверх построенной на базе мультиплексоров ToPGATE пакетной сети Ethernet с использованием оптических интерфейсов мультиплексора или внешних оптических медиа-конверторов;

– передача потоков Е1 поверх имеющейся пакетной сети 2-го или 3-го уровня;

– передача потоков Е1 через беспроводные сети Wi-Fi;

– независимая синхронизация между устройствами TDM с использованием эффективных алгоритмов восстановления несущей частоты;

– эффективное восстановление несущей частоты с точность до 1ppm;

– снабжение пакетов, несущих информацию потока Е1, VLAN метками (согласно 802.1 p&Q) для каждого соединения;

– установление метки Type of Service (ToS) для IP пакетов, несущих информацию потока Е1 для каждого соединения;

– обеспечение надежной передачи данных потока Е1 через пакетную среду, восстановление порядка следования пакетов, а также восстановление потерянных пакетов – контроль качества сигнала, как в потоках Е1, так и в Ethernet каналах;

– счетчики ошибок в потоках Е1 и в Ethernet каналах;

– автоматическое определение скорости соединения и типа кабеля (скрещенный или прямой) для интерфейсов Ethernet 10/100/1000 Base-T;

– работа оптических приемопередатчиков по одному волокну;

– организация кольцевых топологий для горячего резервирования Ethernet подключений;

– объединение нескольких Ethernet подключений для увеличения пропускной способности канала1;

– локальное управление через последовательный порт RS-232;

– удаленное управление через сеть передачи данных по протоколам telnet, snmp, ftp, http;

– управление с помощью командной строки и системы меню;

– организация локальных и удаленных шлейфов на интерфейсах Е1;

– удаленное управление дополнительным оборудованием через последовательный порт RS-232 (терминальный сервер);

– обновление программного обеспечения по протоколу XModem и по протоколу FTP;

– индикация состояния интерфейсов с помощью светодиодных индикаторов;

– регистрация в системном журнале аварийных и системных событий.

Технические характеристики >>>

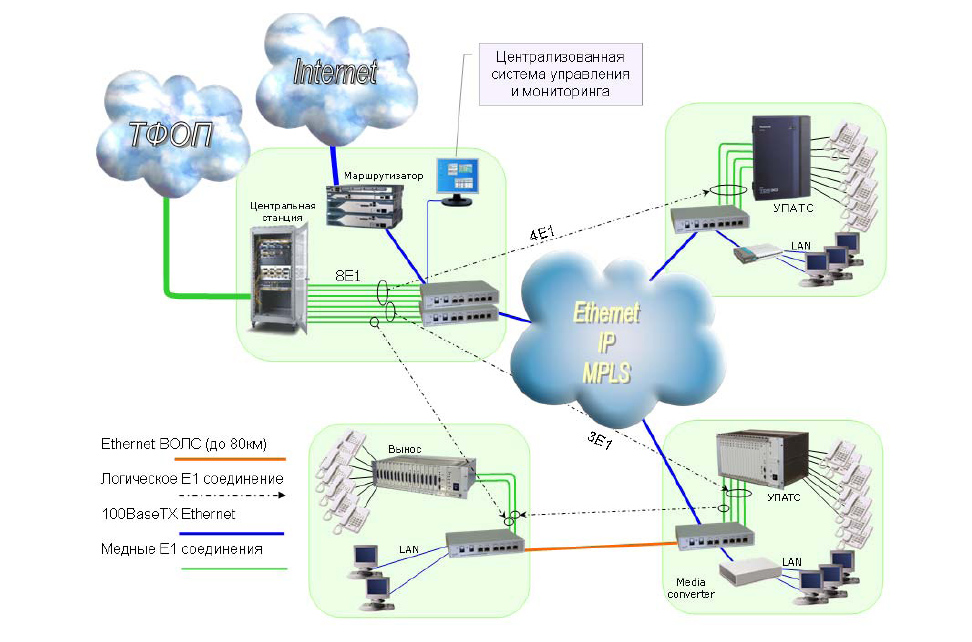

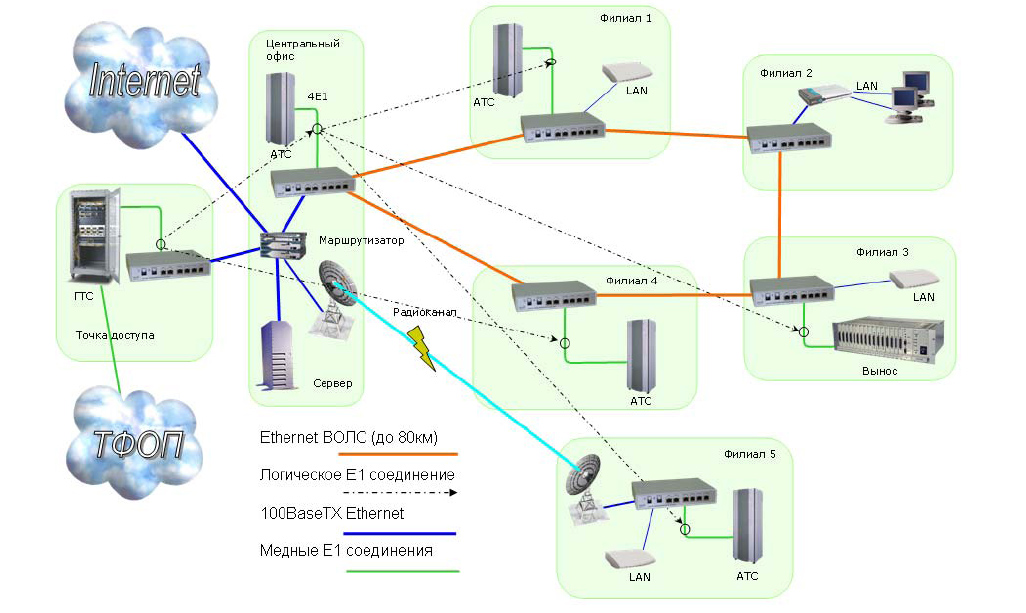

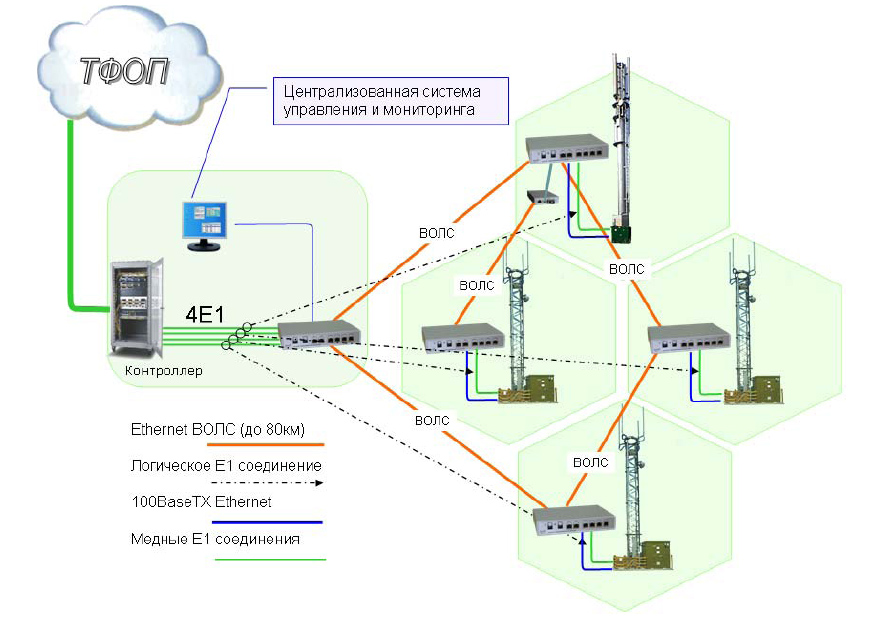

Варианты применения >>>

Программное обеспечение и управление
Мультиплексор работает под управлением встроенной операционной системы LP OS. Код операционной системы и настройки мультиплексора хранятся в микросхемах флэш-памяти, организованных в файловую систему. Обновление программного обеспечения мультиплексора может быть выполнено как через порт RS-232, так и удаленно через сеть TCP/IP по протоколу FTP.

Для защиты от несанкционированного доступа предусмотрен запрос пароля и проверка IP адреса управляющей станции

Сертификат: ОС-1-СП-0730
