Назначение

Оптический модем "Гвоздь" предназначен для передачи 4-х первичных цифровых потоков 2,048 Мбит/с (Е1, G.703) и двух каналов 64 Кбит/с с интерфейсом RS-232 между двумя или несколькими (до 8-ми) пунктами связи по ВОЛС одному или двум одномодовым или многомодовым оптическим волокнам.

Функциональные возможности оптических модемов

Максимальная длина участка регенерации линии, образованной с помощью оптического модема "Гвоздь", достигает 200 км, минимальная длина участка регенерации равна нулю.

В оптическом модеме "Гвоздь" для организации связи можно использовать одно или два одномодовых или многомодовых оптоволокна (для организации связи по одному оптическому волокну используются Y-образные ответвители).

ЦВОЛТ Гвоздь – асинхронная аппаратура; от синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков Е1 абсолютно прозрачна.

Достоинства оптических модемов Гвоздь

Оптический модем "Гвоздь" на сегодняшний день имеет наилучший показатель на отечественном рынке по соотношению цена/качество для передачи до 4-х потоков Е1 по оптическому кабелю.

Благодаря компактным размерам и простоте управления, оптический модем "Гвоздь" легко интегрируется в корпоративные сети для обеспечения доступа к высокоскоростным ВОЛС.

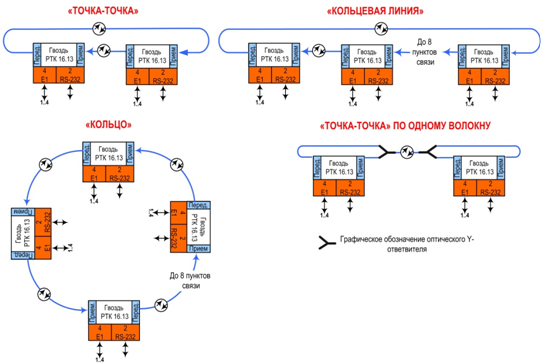

Возможные схемы организации связи

• "точка-точка". Пунктов связи-2. Количество потоков - 4Е1.
• "кольцо". Пунктов связи - 2…8. Количество потоков - 4Е1.

Y-ответвители

Требования к Y-ответвителям:одномодовые или многомодовые, в зависимости от типа оптоволокна. Широкополосные 1310 +/- 40 нм, 50/50, с переходным затуханием не менее 25 дБ.

Параметры трактов Е1

Параметры трактов Е1 полностью соответствуют ГОСТ 26886-86 (рекомендации G.703). Тракты 2,048 Мбит/с аппаратуры ЦВОЛТ "Гвоздь" поддерживают по приему любой протокол передачи данных с использованием кодов передачи ЧПИ (AMI) или МЧПИ (HDB3). Передача по тракту 2,048 Мбит/с ведётся в коде МЧПИ (HDB3). В качестве среды передачи трактов 2,048 Мбит/с, используется витая пара с волновым сопротивлением 120 Ом. Допустимое затухание кабеля соединяющего аппаратуру с внешним оборудованием по трактам 2,048 Мбит/с, на полутактовой частоте, от 0 до 10 дБ.
Поддерживается режим автоматического включения сигнала AIS на передачу по потокам Е1. При пропадании группового сигнала по приему оптического стыка, сигнал AIS выдается одновременно на передачу по всем потокам Е1. При пропадании синхронизации по приему в одном из потоков Е1, сигнал AIS выдается на передачу только по тому потоку Е1, по которому пропала синхронизация по приему на удаленном конце (данный режим может быть отключен перемычкой на плате).

Аварийная сигнализация

На передней панели полукомплекта расположены светодиодные индикаторы, которые отражают:
- коэффициент ошибок на оптическом стыке по приему на местном и удаленном конце;
- наличие цикловой синхронизации по приему 4-х трактов Е1 на местном и удаленном конце.

Для начала измерений коэффициентов ошибок на передней панели расположена кнопка "Сброс". Сброс коэффициента ошибок на местном конце не влияет на измерение и индикацию коэффициентов ошибок на удаленном конце (каждая сторона видит свои коэффициенты ошибок в зависимости от того, когда была нажата кнопка "Сброс" в пункте связи).

Электропитание

Электропитание оптического модема ЦВОЛТ "Гвоздь" от -36 до -72В. Возможно питание через внешние преобразователи напряжения от переменного 220В, 50 Гц или от постоянного напряжения -24В.

Потребляемая мощность оптического модема "Гвоздь" - не более 6 Вт.

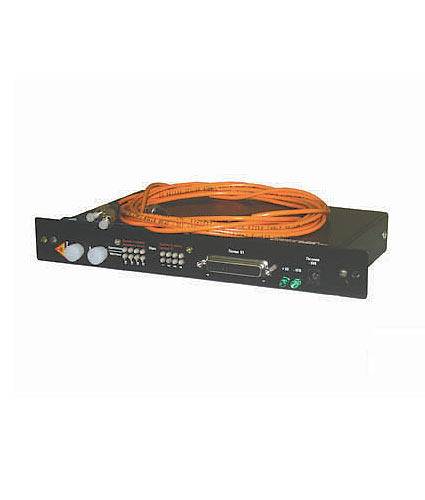

Конструкция оптического модема "Гвоздь"

Оптический модем "Гвоздь" выполнен в составе отдельного блока размером 220х124,5х30 мм. В состав входит универсальная крепежная пластина, которая позволяет установить от 1 до 12 полукомлектов:

• в открытую стойку 19";
• в шкаф 19";
• в стойку типа СКУ;
• на стол;
• на стену.

Гарантия

3 года.

Сертификат

№ ОС-1-СП-0848 до 27.01.2013
