Оптические модемы: Мультиплексор ЦВОЛТ "Акула"

дополнительная информация

Функциональные возможности полукомплектов

Назначение: мультиплексор "Акула" предназначен для передачи между двумя или несколькими (до 132) пунктами связи по одному или двум оптическим одномодовым или многомодовым волокнам:

совместной передачи потоков Е1 и потоков Ethernet в пределах пропускной способности 135,168 Мбит/с;
или до 66 цифровых потоков Е1;
или до 18 потоков Ethernet с интерфейсом 10Tx/100Tx, каждый с пропускной способностью от 2,048 Мбит/с до n*2,048 Мбит/с, n=1 до 22, и общей пропускной способностью не более 2,048*22*3=135,168 Мбит/с;
дополнительного потока Ethernet 10Tx/100Tx с пропускной способностью 100 Мбит/с (или 16 Мбит/с в случае разрыва ВОЛС).

Аппаратура работает между двумя или несколькими (до 132) пунктами связи по одному или двум оптическим одномодовым или многомодовым волокнам.

Тракты E1 и потоки Ethernet 10Tx/100Tx могут организовываться в любом количестве (в пределах возможности аппаратуры) между любыми полукомплектами соединенными оптическим волокном.
Дополнительный поток Ethernet c пропускной способностью 100 Мбит/с позволяет включить в одну подсеть заданные пользователем полукомплекты.

Управление и конфигурация:
Конфигурация сети, контроль и управление всеми полукомплектами, местными и удаленными может осуществляться из любого пункта связи с компьютера типа IBM PC, имеющего порт Ethernet. Для конфигурирования и контроля работы всей сети используется программа «Центр управления ЦВОЛТ».
Аппаратура – асинхронная. От синхронной аппаратуры отличается тем, что не нужно задавать источник синхронизации и зависеть от него. Вследствие этого, аппаратура для передаваемых потоков Е1 абсолютно прозрачна.

Топология сети:

«точка-точка по одному волокну» (пунктов связи – 2);
«связь по одному волокну между несколькими пунктами связи» (пунктов связи – 132);
«кольцо с резервированием по одному волокну между несколькими пунктами связи» (пунктов связи – до 132);
«кольцо» (пунктов связи – 132).

Максимальная длина участка регенерации зависит от типа оптического волокна и типа используемого лазера и варьируется от 60 до 120 км в зависимости от типа полукомплекта.
Минимальная длина участка регенерации равна нулю.

Функциональные возможности ЦВОЛТ "Акула": Модификации отличаются количеством выделяемых потоков Е1 (11, 22, 33, 44, 55, 66), количеством выделяемых потоков Ethernet 10Tx/100Tx (1, 7, 13, 19), типом оптического модуля (одно или двухволоконный), мощностью излучения лазера. Наличие разных модификаций полукомплектов позволяет гибко решать задачи по организации связи и экономить при этом ресурсы.
Все полукомплекты аппаратуры обеспечивают резервирование линейного тракта, что позволяет обеспечить бесперебойную передачу группового потока в случае обрыва волокна на одном из участков сети или в случае пропадания питания в одном из пунктов связи.

Аппаратура имеет возможность пропускать VLAN.

Технические характеристики и состав комплектов >>

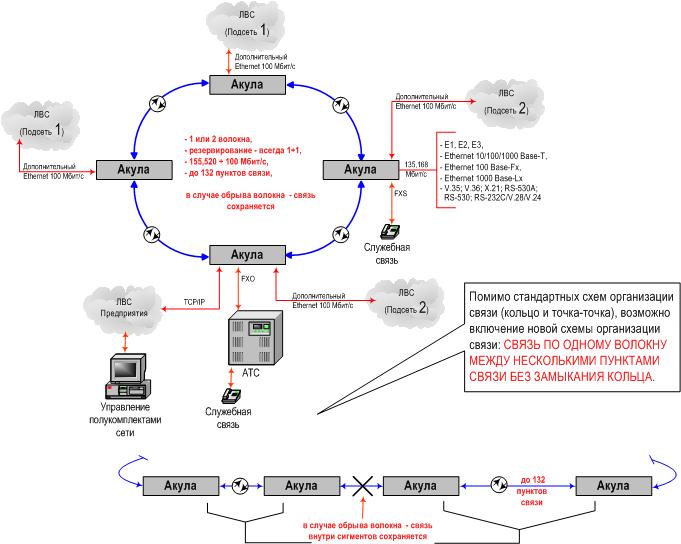

АКУЛА. Схема назначения

Электропитание:
-36 до -72В постоянного тока или ~220В переменного тока.
Потребляемая мощность - не более 30 Вт.

Конструкция:

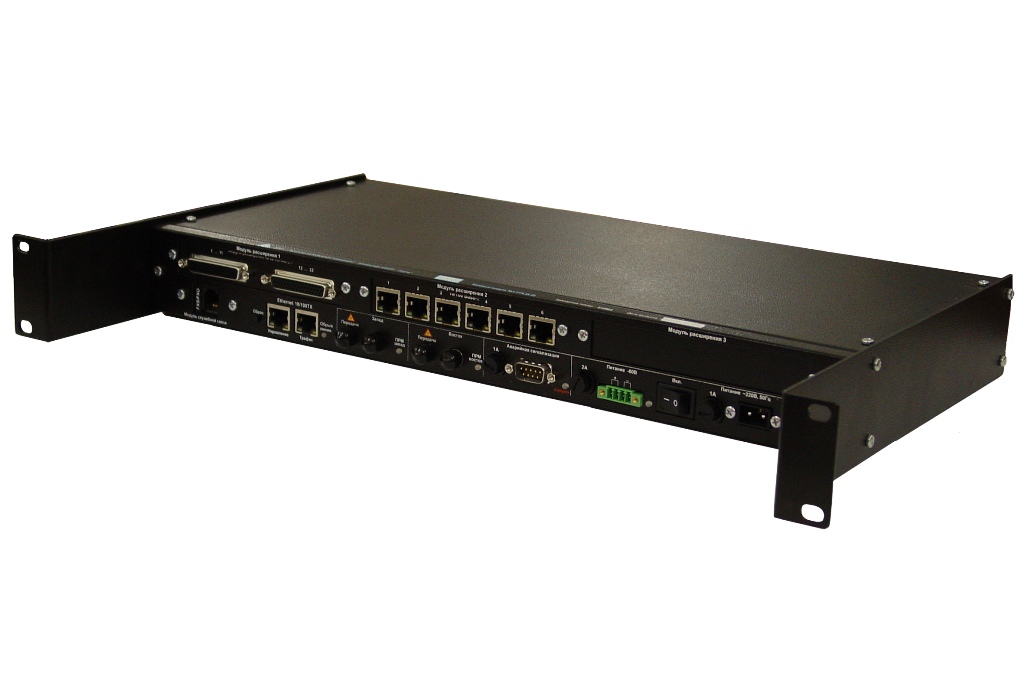

ЦВОЛТ "Акула" выполнен в составе отдельного блока для установки в стойку 19",высотой 1U. Масса полукомплекта: 3 кг.

Гарантия на оборудование: 3 года.

Производитель: ОАО "Русская телефонная компания"
Сертификат № ОС-1-СП-0849 до 27.01.2013

Функциональные возможности полукомплектов

Функциональные возможности полукомплекта ЦВОЛТ Акула, предназначенного для передачи до 66 первичных цифровых потоков Е1 и 1 потока Ethernet 10/100TX до 100 Мбит/с между двумя или несколькими, до 132, пунктами связи.

техническая консультация »

заказать оборудование »

ЦЕНЫ УКАЗАНЫ БЕЗ НДС.
СЧЕТ НА ОПЛАТУ ВЫСТАВЛЯЕТСЯ В РУБЛЯХ ПО КУРСУ ЦБ РФ И ДЕЙСТВИТЕЛЕН 5 БАНКОВСКИХ ДНЕЙ.

ЦВОЛТ Акула

Наименование	Описание	Цена без НДС	Цена с НДС
РТК.35.29	Базовый модуль №1 с двумя оптическими приемопередатчиками, каждый работает по двум волокнам	41 017.00 руб.	48 400.06 руб.
РТК.35.30	Базовый модуль №2 с двумя оптическими приемопередатчиками, каждый работает по одному волокну, с лазерами на 1550 нм и 1310 нм	46 144.07 руб.	54 450.00 руб.
РТК.35.31	Модуль расширения на 22 потока Е1 (2,048 Мбит/c)	12 305.08 руб.	14 519.99 руб.
РТК.35.32	Модуль расширения на 11 потоков Е1 (2,048 Мбит/c)	10 254.24 руб.	12 100.00 руб.
РТК.35.36	Модуль расширения на 6 портов Еthernet 10/100Base-T	24 600.00 руб.	29 028.00 руб.
РТК.35.37	Модуль расширения на 1 порт Еthernet 10/100Base-T	12 295.00 руб.	14 508.10 руб.
РТК.35.41	Модуль передачи данных, содержащий 2 канальных окончания, каждое из которых поддерживает работу следующих интерфейсов: V.35; V.36; X.21; RS-530A; RS-530; RS-232С/V.24/V.28	16 407.00 руб.	19 360.26 руб.
РТК.35.43	Модуль служебной связи и канала ТЧ	3 691.53 руб.	4 356.01 руб.
РТК.35.46	Заглушка модуля расширения	154.24 руб.	182.00 руб.
РТК.35.45	Заглушка модуля служебной связи	154.24 руб.	182.00 руб.
