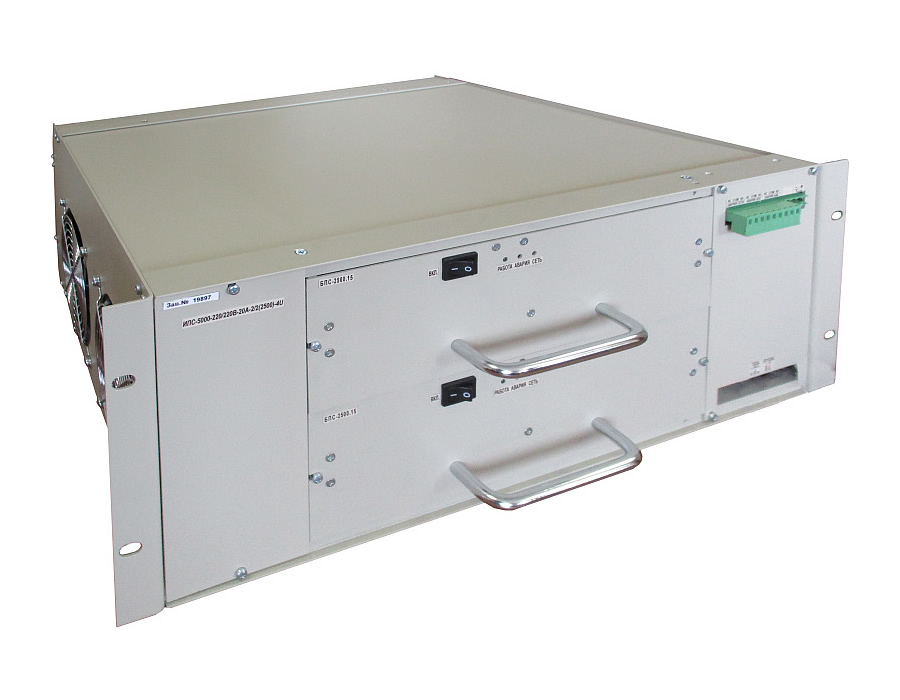

ИПС-5000-220/220В-25А-4U Модульная зарядно-выпрямительная система

	Заказать оборудование	Посмотреть цены	Задать вопрос специалисту	Способы оплаты Безналичный рассчет Способы доставки Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

Описание

Назначение

Модульная зарядно-выпрямительная система ИПС-5000-220/220В-25А-4U предназначена для заряда АКБ и питания приборов и устройств постоянным током до 25А и напряжением 220В на объектах энергетики. Также система Форпост ИПС-5000-220/220В-25А-4U может быть использована для комплектации шкафов и щитов постоянного оперативного тока. ИПС-5000-220/220В-25А-4U устанавливается в 19" или иной электротехнический шкаф. Существует возможность «горячей» замены выпрямителей. Интерфейсы мониторинга - USB, LAN, RS-485 и "сухие контакты". Гарантийный срок - 3 года.

Состав ИПС-5000-220/220В-25А-4U

• корзина высотой 4U со сменной вентиляторной панелью ;
• 2 выпрямителя БПС-2500-220/220В-12,5А-15;
• модуль коммутации и защиты с клеммной колодкой для подключения сети, нагрузки, АКБ, дистанционной сигнализации;
• выносной контроллер «Форпост» УКУ-207.11 (устанавливается на дверь шкафа) * ;
• кросс-плата с входным и выходным помехоподавляющими фильтрами, реле сигнализаций, блоком измерения параметров, разъемами для подключения выпрямителей, контроллера, модуля измерения тока, датчика температуры;
• выносной модуль измерения тока АКБ * ;
• выносной датчик температуры АКБ * ;
• опционально - выходной развязывающий диод.

* Обратите внимание, что длина кабеля оговаривается при заказе.

Технические характеристики

Число фаз	1
Номинальное входное напряжение, В	220 AC
Количество выпрямителей	2
Рабочий диапазон входного фазного напряжения, В	187-253
Входной коэффициент мощности	>=0,96
Номинальная входная частота, Гц	50/60
Диапазон входной частоты, Гц	48-62
Максимальный входной фазный ток, А	38
Номинальное выходное напряжение, В	220 DC
Диапазон выходного напряжения, В	190-255
Стабилизация выходного напряжения, %	±1
Возможность параллельной работы	нет
Количество групп АКБ	1
Пульсации выходного напряжения (от пика до пика), мВ	<=200
Номинальный выходной ток, А	25
КПД, %	>=0,9
Сопротивление изоляции между входом и корпусом, МОм	>=20
Диапазон температуры окружающей среды, °С	+5...+40
Диапазон температуры окружающей среды при транспортировке и хранении, °С	-30...+70
Относительная влажность воздуха, %	0-95
Вид охлаждения	принудительное воздушное (съемная вентиляционная панель)
Устойчивость к синусоидальной вибрации	19,6 м/с2 (2g) в диапазоне частот 20-25 Гц
Интерфейсы мониторинга	USB, LAN, RS-485, «сухие» контакты
Масса, кг	20
Высота	4U
Ширина	19"
Габаритные размеры (ШхВхГ), мм	480 x 193 x 356
Гарантийный срок, мес	36
Срок службы, лет	20
