ОБОРУДОВАНИЕ СНЯТО С ПРОИЗВОДСТВА Назначение: применяется в качестве аппаратуры третичного временного группообразования для цифровых систем передачи на местных сетях связи. Функциональные возможности: Формирование группового третичного цифрового потока со скоростью передачи 34 368 кбит/с путем асинхронного мультиплексирования методом положительного выравнивания скоростей 16-ти первичных (2 048 кбит/с) или 4-х вторичных (8 448 кбит/с) цифровых потоков, или их комбинации, передача сформированного сигнала Е3 по волоконно-оптическим или электрическим кабелям, а также обратное преобразование на приеме. ОТГ-35 обеспечивает передачу мультиплексированного сигнала по волоконно-оптическому кабелю, либо имеет электрический стык 34 Мбит/с G.703/8 для подключения к внутристанционному коаксиальному кабелю. При необходимости формирования двух независимых третичных потоков 34 Мбит/с в блок ОТГ-35 устанавливается комплект плат ОТГ-35. Состав:Блок ОТГ-35 каркас (БНК-4) с платой контроля и сигнализации КС-002.Обеспечивает подведение и распределение цепей первичного и вторичного питания. Плата АМ-23 (22) предназначена для объединения четырех асинхронных потоков 2 048 кбит/с в один групповой поток 8448кбит/с на передаче, и обратного разделения на приеме. Плата АМ-34 (32) предназначена для объединения четырех вторичных синхронных потоков со скоростью 8 448 кбит/с в групповой третичный поток со скоростью 34 368 кбит/с на передаче, и обратного разделения на приеме. Плата ЛТ-324 предназначена для передачи и приема оптического сигнала со скоростью 34 368 кбит/с в коде CMI. Плата ВС-35 предназначена для стыка аппаратуры вторичного группообразования со скоростью передачи 8 448 кбит/с с блоком ОТГ-35.Устанавливается на место платы АМ-23. Плата КС-002 контролирует оборудование, установленное в блоке ОТГ-35, а также осуществляет обмен контрольной информацией с блоком универсального сервисного обслуживания УСО. Дополнительный комплект ОТГ-35 отличается от блока отсутствием металлического конструктива и платы КС-001, и предназначен для установки на имеющиеся свободные места в блоке ОТГ-35. Технические характеристики:Оптический интерфейс:

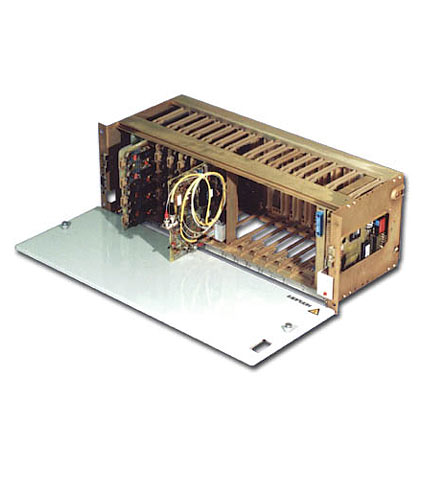

источник постоянного тока с заземленным положительным полюсом, В 60 (48) В. Конструкция:Блок ОТГ-35 выполнен в виде однорядной кассеты БНК-4 и устанавливается в каркасы СКУ.Габаритные размеры, мм: 595 х 238 х 223 Варианты исполнения блока и комплекта ОТГ-35:
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
