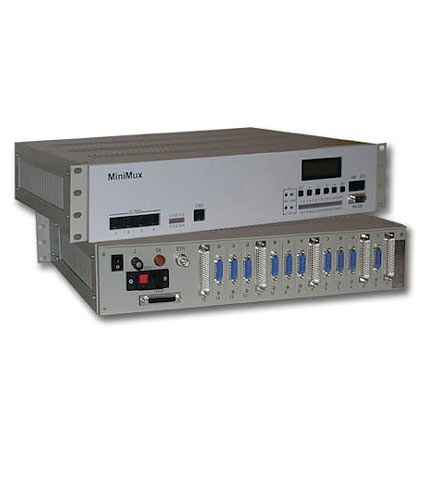

Назначение мультиплексора конвертера MiniMux:
первичный мультиплексор для организации соединительных линий между АТС
различных типов и работы удаленных абонентов.
Изделие предназначено для операторов связи ведомственных и
учрежденческих сетей.
Достоинства мультиплексора конвертера MiniMux:
мультиплексор выполнен на 6 платах с широким применением СБИС и
поверхностного монтажа, что позволило отказаться от громоздкой
конструкции, существенно уменьшить размеры и снизить стоимость изделия.
MiniMux имеет наименьшую среди аналогов потребляемую мощность в
статическом режиме, а также имеет широкие возможности при организации
контроля.
Функциональные возможности мультиплексора конвертера MiniMux:
- организация соединительных линий между АТС различных типов;
- интеграция в любую систему управления;
- подключение низкоскоростного модема, локального компьютера или
терминала;
- возможность работы через сети, поддерживающие протокол ТCP/IP;
- управление с помощью унифицированного сервисного оборудования
(УСО).
Состав мультиплексора конвертера MiniMux:
Постоянная часть прибора состоит из корпуса типа ВОХ высотой 2U и
габаритами 440 х 371 х 88 мм.
Состав интерфейсных плат:
Входящий комплект KRO.01
плата с 15 портами для подключения к входящим приборам АТС с помощью 3
/ 4 проводных СЛ/СЛМ;
Исходящий комплект KRO.02
плата 15 портами для подключения к исходящим приборам АТС с помощью 3 /
4 проводных СЛ/СЛМ;
Универсальный комплект KRO.03
плата с 10 входящими и 5 исходящими портами для подключения к
соответствующим приборам АТС с помощью 3 / 4 проводных СЛ/СЛМ;
Универсальный комплект KRO.04
плата с 10 исходящими и 5 входящими портами для подключения к
соответствующим приборам АТС с помощью 3 / 4 проводных СЛ/СЛМ;
Сигнальный процессор CNV.02
плата конверсии сигнализации и обеспечения работы абонентских
терминалов при сопряжении с ISDN - станциями.
Технические характеристики мультиплексора конвертера MiniMux:
Порт Е1 /G.703
- скорость
2 048 кбит/с
- код
HDB-3 или AMI
- синхронизация
внутренняя, внешняя
Линейная сигнализация
- ВСК
по 16 КИ с орг. сверхцикла
Аналоговые интерфейсы
- типы
3 / 4
проводные вх. или исх.
- входной уровень от -16 дБм до +4 дБм
(программная подстройка под линию)
- выходной уровень от -13 дБм до +7
дБм
(программная подстройка под линию)
- вх/вых. сопротивление 600 Ом
Аварийная сигнализация
УСО или автономная
Электропитание
- напряжение от -54 В до -72 В
- потребляемая мощность не более 8 Вт (в
статическом режиме)
- не более 80 Вт (с 30 заблокированными каналами)
Программное обеспечение:
Обеспечивает:
- конверсию сигнализации по 3-х/4-х проводным СЛ/ЗСЛ/СЛМ АТС в
сигнализацию по 2ВСК в потоке Е1;
- управление через порт RS-232 по терминальным протоколам VT100,
VT102.
Содержит в себе программный анализатор протоколов сигнализации.
Осуществляет:
- программирование всего мультиплексора;<мирование всего мультиплексора;
- контроль за состоянием всех каналов (портов).
