Назначение мультиплексора ИКМ-15/30М мультиплексор обеспечивает организацию 15 или 30 каналов на телефонных сетях связи, которые могут быть использованы для образования: cоединительных линий между электромеханическими и цифровыми АТС, каналов прямых абонентов, выделенных каналов передачи данных со скоростью до 57,6 кбит/с и стыком RS-232, каналов звукового вещания, телеграфных каналов. Функциональные возможности: Мультиплексор обеспечивает организацию:

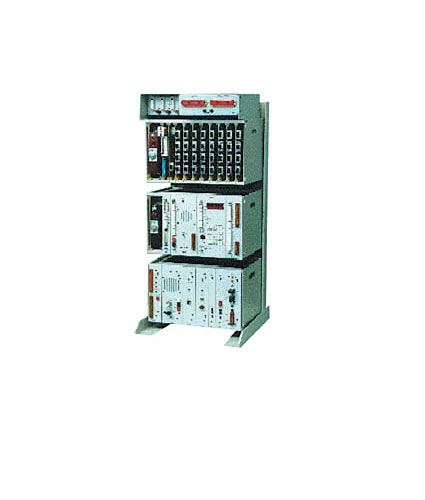

Состав мультиплексора ИКМ-15/30М:Мультиплексор состоит из каналообразующего оборудования и цифрового линейного тракта. В качестве каналообразующего оборудования используются мультиплексоры БУК-15М и БУК-30М, позволяющие организовать 15 или 30 телефонных каналов или каналов передачи данных. В качестве линейного тракта могут использоваться:
БУК состоит из модульного унифицированного каркаса, ячейки питания ЭП и сменных ячеек: ЦПП-350 обеспечивает формирование и прием цифрового потока со скоростью 2,048 или 1,024 Мбит/с и стык с оборудованием линейного тракта по 2-м симметричным парам проводов в кодах AMI и HDB-3. Параметры и структура цифрового потока соответствуют рек. G.703, G.704; Ячейки низкочастотных окончаний - обеспечивают подключение к приборам электромеханических АТС, 4-х канальные: СМД-М 2-х проводные окончания каналов ТЧ, с уровнями -3,5 или -7 дБ на передаче и 0 дБ на приеме с автоматическим переключением по команде с АТС в режим 4-пр.ТР с уровнями -3,5 дБ на передаче и приеме; Ячейки КПА - для подключения абонентских телефонных аппаратов к удаленной АТС или уплотнения абонентских кабельных линий, 4-х канальные: АВ-4МК ячейка входящая, устанавливается на стороне АТС и обеспечивает преобразование речи и СУ в цифровой поток; Ячейки ЦИ64М-1024 (для БУК-15М) и ЦИ64М-2048 (для БУК-30М) обеспечивают передачу цифровой информации со скоростью 64 кбит/с по стыку G.703.1 взамен КТЧ; Ячейка RS-232 обеспечивает передачу цифровой информации со скоростью до 57,6 кбит/с по стыку RS-232. В комплекте с RS-232PC обеспечивает соединение между БУК-М и оборудованием передачи данных по кабелю КСПП на 3 км. Ячейка ЗВ-М обеспечивает организацию канала вещания второго класса с полосой 100-6300 Гц взамен двух каналов ТЧ; Ячейка СУ-ТЛГ обеспечивает организацию дополнительно к каналам ТЧ, 4-х низкоскоростных каналов для подключения телеграфных аппаратов, датчиков охранной или пожарной сигнализации и других средств извещения. Скорость передачи информации до 200 Бод, ток на нагрузке - 1 кОм - 20 мА. Блок БВК используется для организации пунктов выделения каналов на цифровых системах передачи. БВК выполнен на базе блока БУК-30М и отличается от него устройством ячейки цифрового приемопередатчика. БВК обеспечивает прием и регенерацию линейного сигнала , производит ввод и вывод цифровой информации для выделения каналов из одного или двух направлений передачи. Блок АЦТК-М предназначен для организации до 4-х 15 или 30-канальных цифровых потоков 1,024 или 2,048 Мбит/с и кроссирования каналов 64 кбит/с между этими потоками. АЦТК-М осуществляет прием и фазирование входящих цифровых потоков, кроссировку информационных канальных интервалов и относящихся к ним сигналов управления и взаимодействия (СУВ) из одних потоков в другие и формирует выходные цифровые потоки. АЦТК-М применяется:
АЦТК-М выпускается в 7 вариантах:
ЦУКАТ-М предназначен для передачи сформированных цифровых потоков со скоростями 1024 или 2048 кбит/с по 2-м витым парам проводов. Максимальное расстояние по кабелю КСПП 1х4х1,2 при двустороннем питании составляет 130 км. В состав ЦУКАТ-М входит:
БОЛТ-15/30 является станционным оборудованием ЦУКАТ-М. Обеспечивает: Стык с оборудованием цифрового потока (БУК) по G.703:
БОЛТ-45 обеспечивает соединение цифрового оборудования со скоростями передачи 1,024 или 2,048 Мбит/с на расстоянии до 7 км по кабелю КСПП 1х4х1,2. Обеспечивает восстановление параметров цифрового сигнала при затухании в линии до 45 дБ. Выполнен в виде отдельного блока в корпусе с размерами 190х190х30 мм. Станция промежуточная (СП) предназначена для восстановления электрических и временных параметров линейных сигналов в двух направлениях по кабелю типа КСПП 1 х 4 х 0,9 или КСПП 1 х 4 х 1,2, организации телеконтроля, организации полудуплексного канала служебной связи. СП снабжена стабкабелями для подключения линейного кабеля. В составе СП есть устройство защиты от перенапряжений, возникающих при грозовых разрядах и аварийных состояниях ЛЭП. СП выполнена в герметичном контейнере, имеет защиту от несанкционированного вскрытия. Питание СП осуществляется по фантомной цепи кабеля постоянным током 55 мА. Блок сервисный (БС) является линейным оборудованием ЦУКАТ-М (диагностическим блоком), подключается непосредственно к БОЛТ и предназначен для формирования сигналов управления БОЛТ, проверки работоспособности всего линейного тракта ЦУКАТ-М, отыскания неисправного регенерационного участка с помощью системы телеконтроля, измерения времени прохождения сигнала по шлейфу, обнаружения места обрыва цепи дистанционного питания. Устройство служебной связи переносное (УСС-П) предназначено для ведения служебных переговоров при обслуживании СП. Представляет собой малогабаритное переносное устройство с автономным питанием, обеспечивает дальность связи до 80 км по фантомной цепи кабеля КСПП. Блок сервисного обслуживания СОС - (один на ЛАЦ) обеспечивает измерение параметров каналов тональной частоты и служебную связь по кабелю или по каналам ТЧ. Комплект эксплуатационной документации используется в процессе установки, включения, эксплуатации аппаратуры. Комплект ЗИП служит для оконечного оборудования и оборудования линейного тракта. Электропитание : от источника 48 … 72 В с заземленным плюсом. Ток дистанционного питания: 55 мА. Мощность, потребляемая одной оконечной станцией: 35(40) Вт для 15(30) каналов. Мощность, потребляемая одним блоком БОЛТ : до 32 Вт. Конструкция:Оборудование ИКМ-15/30М выполнено в едином (300 мм) конструктиве и располагается на комплекте монтажных частей КМЧ (стойке) высотой 2 600 или 2 150 мм, консольно-навесным способом при помощи комплекта монтажных частей.Для подключения питания и стоечной сигнализации используется устройство ввода и сигнализации УВС (одно на стойку). Гибкие мультиплексорыГибкие мультиплексоры ИКМ-30 позволяют решать задачи аналого-цифрового преобразования, коммутации цифровых потоков Е1, конверсии сигнализации, вставки-выделения каналов. Передача выходного сигнала осуществляется по электрическому или оптическому кабелю.
 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|||||||||
