Мультиплексор E1-XL-IP представляет собой мультиплексор, позволяющий передавать один канал E1 через асинхронную пакетную сеть передачи данных. Здесь и далее термин «канал E1» используется для обозначения канала передачи данных, имеющего интерфейс в соответствии со стандартом ITU-T G.703 для передачи данных с номинальной битовой скоростью 2048 кбит/с, как с цикловой организацией в соответствии со стандартом ITU-T G.704 (или ИКМ-30), так и без цикловой организации. E1-XL-IP предназначен для надежной передачи (проброса) структурированного (полного или отдельных канальных интервалов) или неструктурированного потока E1 через асинхронную пакетную сеть с негарантированной доставкой (IP или Ethernet), с оптимизацией трафика за счет сжатия данных и удаления простоев.  На рисунке показана типовая схема применения E1-XL-IP. Два устройства используются для соединения двух локальных сетей и офисных АТС (УАТС) через магистральную IP-сеть. Основные характеристики мультиплексора E1-XL-IP
Мультиплексор имеет возможность обновления «прошивки» (firmware) по протоколу HTTP c сайта update.cronyx.ru (процесс обновления автоматизирован, сайт не предназначен для посещений). Код заказа Код заказа в исполнении для монтажа в стойку 19” с питанием от сети переменного тока 220 вольт: E1-XL/S-IP-AC Код заказа настольного исполнения с внешним адаптером питания от сети переменного тока 100-240 вольт: E1-XL/B-IP-AC Технические характеристики Интерфейс E1

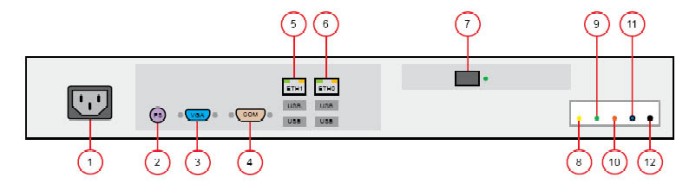

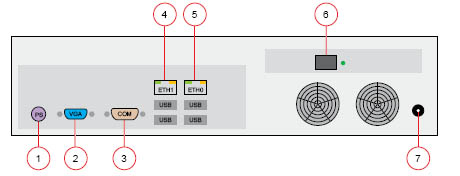

 Исполнение для монтажа в стойку 19” 1. Разъём подачи питания 220V AС; 2. Разъём для подключения внешней клавиатуры PS/2; 3. Разъём для подключения внешнего VGA-монитора; 4. Консольный асинхронный последовательный порт, разъём DB-9 (DTE, вилка); 5. Порт Ethernet 10/100 Base-T для опционального подключения внутренней локальной сети; 6. Порт Ethernet 10/100 Base-T для подключений внешней магистральной сети; 7. Порт E1, разъём RJ-48 (розетка); 8. Индикатор обращения к неразрушаемой памяти (NVRAM); 9. Индикатор включения устройства; 10. Индикатор аварийной ситуации (не задействован); 11. Кнопка сброса устройства; 12. Кнопка включения/выключения устройства; На передней панели мультиплексора настольного исполнения расположены:  1. Индикатор (красного цвета) обращения к неразрушаемой памяти (NVRAM); 2. Индикатор (зеленого цвета) включения устройства; 3. Кнопка сброса устройства; 4. Кнопка включения/выключения устройства;  На задней панели мультиплексора настольного исполнения расположены: 1. Разъём для подключения внешней клавиатуры PS/2; 2. Разъём для подключения внешнего VGA-монитора; 3. Консольный асинхронный последовательный порт, разъём DB-9 (DTE, вилка); 4. Порт Ethernet 10/100 Base-T для опционального подключения внутренней локальной сети; 5. Порт Ethernet 10/100 Base-T для подключений внешней магистральной сети; 6. Порт E1, разъём RJ-48 (розетка); 7. Разъём для подключения внешнего блока питания. Достоинства E1-XL-IP обеспечивает надежную, прозрачную транспортировку структурированного (полного или отдельных канальных интервалов) или неструктурированного потока E1/ИКМ-30 через пакетную сеть. Особенностью мультиплексора является использование оригинального алгоритма восстановления частоты синхронизации по темпу поступления сетевых пакетов, согласно заданным параметрам и модели транспортной сети. Возможно восстановление частоты с точностью до ±2,5 10-4 ppm. Также применен оригинальный транспортный пакетный протокол с меньшим объёмом накладных расходов (overhead) и интегрированным механизмом избирательной повторной передачи с учетом реальной текущей кольцевой транспортной задержки (round-trip delay). Дополнительно, опциональная передача сетевых пакетов с избыточностью и чередованием позволяет компенсировать даже частые потери в транспортной сети. Для минимизации трафика устройство способно сжимать повторы в данных и простои потока E1. Помимо этого, устройство имеет возможность сжатия до 30 указанных голосовых канальных интервалов (ITU-T G.726 16/24/32/40 Кбит/сек, Lossless), механизмы VAD (определение активности голоса), CNG (генерация комфортного шума), DTX (остановка передачи в паузах). Задержка, которую вносит само устройство при обработке трафика E1/ИКМ-30, зависит от заданного режима работы и размера сетевого транспортного пакета. Значительным преимуществом технологии TDM/IP является прозрачность для телефонной сигнализации. Поток E1 транслируется без преобразования содержимого канальных интервалов, содержащих сигнальную информацию. Возможна передача, как структурированного (full and fractional) потока E1/ИКМ-30 так и неструктурированного (unframed) потока G.703 2048 кбит/сек в кодировке AMI или HDB3. Неравномерность транспортной задержки в опорной пакетной сети компенсируется путем буферизации данных, при этом соответственно увеличивается общая задержка, вносимая устройством. E1-XL-IP может обеспечить необходимую буферизацию для компенсации неравномерности транспортной задержки до 500 ms. E1-XL-IP имеет два интерфейса Ethernet 10/100BaseT half/full duplex c авто-определением и работает как в режиме моста Ethernet, так и IP-маршрутизатора. Поддержка QoS включает в себя обработку VLAN-меток и полей TOS/Diffserv в сетевых пакетах, приоритезацию трафика с контролем полосы пропускания. Гибкие мультиплексорыГибкие мультиплексоры ИКМ-30 позволяют решать задачи аналого-цифрового преобразования, коммутации цифровых потоков Е1, конверсии сигнализации, вставки-выделения каналов. Передача выходного сигнала осуществляется по электрическому или оптическому кабелю.
 |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|||||||||
