HDSL-4/8
| Наименование | Описание |
Цена с НДС | | ИСПТ.469436.076-03 | Блок АЛМ-4/8С-03 | 65 962,00 р. | | ИСПТ.465949.023-16 | Комплект АТ-4-16 | 74 930,00 р. | | ИСПТ.465949.023-17 | Комплект АТ-4-17 | 79 060,00 р. | | ИСПТ.465949.023-18 | Комплект АТ-4-18 | 74 930,00 р. | | ИСПТ.465949.021.9 | Комплект АТ-4-21.9 | 88 972,00 р. | | РТ4.075.060-14 | Комплект КМЧ-60-14 | 3 776,00 р. | | ИСПТ.465949.025-16 | Комплект АТ-8-16 | 97 350,00 р. | | ИСПТ.465949.025-17 | Комплект АТ-8-17 | 119 416,00 р. | | ИСПТ.465949.025-18 | Комплект АТ-8-18 | 96 170,00 р. | | ИСПТ.465949.021.10 | Комплект АТ-8-21.10 | 119 416,00 р. |
|
|
|
|
|
Способы оплаты
Безналичный рассчет
Способы доставки
Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
|
|
|
ОБОРУДОВАНИЕ СНЯТО С ПРОИЗВОДСТВА
Назначение оборудования HDSL-4/8:
Малоканальная система основана на принципе HDSL и
предназначена для уплотнения абонентского кабеля. Позволяет соединить 4
или 8 абонентов с АТС по одной паре. Количество абонентов определяется
скоростью передачи.
Достоинства оборудования HDSL-4/8:
Каждому абоненту предоставляется канал 64 кбит/с. Питание
абонентского оборудования осуществляется дистанционно. В абонентском
окончании предусмотрена возможность контроля попадания “земли” на любую
жилу кабеля, идущего к телефонному аппарату. Индикация заземления
осуществляется на станции. Каждому абоненту предоставляется канал
охранной сигнализации.
| Параметр |
Дальность действия |
| 272 кбит/с (4 канала) |
528 кбит/с (8 каналов) |
| Длина уплотненной линии при диаметре жил и дистанционном
питании АЛМ 4/8В: |
|
|
| 0,4 |
3,3 км |
1,6 км |
| 0,5 |
5,0 км |
2,5 км |
| 0,7 |
10,0 км |
5,0 км |
| 1,2 |
23,0 км |
12,5 км |
| Длина уплотненной линии при диаметре жил и питании АЛМ-4/ВП
от 220В |
|
|
| 0,4 |
4,2 км |
3,7 км |
| 0,5 |
5,7 км |
4,8 км |
| 0,7 |
10,0 км |
8,0 км |
| 1,2 |
23,0 км |
19,0 км |

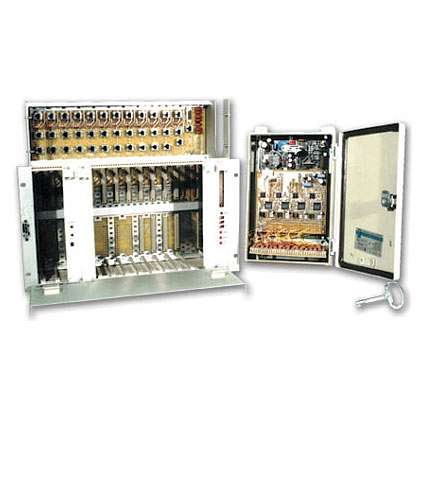

Состав оборудования HDSL-4/8:
Станционное оборудование:
Блок АЛМ 4/8С (абонентский линейный мультиплексор станционный)
–каркас
с платой КС-010, предназначен для установки до 12 плат АС-99, на 4 или
8 абонентов каждая.
Комплект АТ-4(8)
предназначен для подключения четырех (восьми)
абонентов. Состоит из платы АС-99 и шкафа АЛМ 4/8 ВМ.
Шкаф АЛМ-4/8ВМ
предназначен для работы с абонентскими аппаратами. В
шкаф устанавливается плата АИ-93 на 4(8) абонентских окончаний. Шкаф
АЛМ-4/8 ВПМ дополнительно комплектуется блоком питания с АКБ.
Комплект АТ-4Ш
предназначен для установки на станционной и абонентской
стороне линии. Комплект состоит из станционного шкафа АЛМ-4С(8С) и
абонентского шкафа АЛМ-4В(8)В с установленными в них платами.
Технические характеристики:
Код линейного сигнала: 2B1Q
Напряжение питания станционного оборудования: От 43
до 72 В.
Напряжение дистанционного питания: ± 60 В или ± 90 В.
Температурный диапазон:
Станционное оборудование:
от 0 до 45°С
Абонентское оборудование: от -25°С до +60°С
Станционный интерфейс (между станцией и станционным
оборудованием)
Входное сопротивление:
600 Ом
Уровень входного сигнала< + 3 дБ
Напряжение вызова 25 Гц:
от 35 до 150 В
Абонентский интерфейс (между абонентским оборудованием и
абонентскими
устройствами)
Входное сопротивление:
600 Ом
Уровень входного сигнала: < + 3 дБ
Напряжение при неснятой трубке:
48 В
Сопротивление шлейфа абонентской линии:
до 1300 Ом
Напряжение сигнала звонка:
55 В
Частота сигнала звонка:
25 Гц
Электропитание:
Блок АЛМ-4/8С
источник постоянного тока с заземленным положительным
полюсом 60(48)В.
Шкаф АЛМ-4/8ВМ
напряжение дистанционного питания ± 90В
Шкаф АЛМ-4/8ВП
питание от сети переменного тока 220В.
Параметры дистанционного питания:
- напряжение ДП – 200В;
- максимальный ток ДП - 100мА;
- ограничение тока ДП при КЗ линии - 120мА.
Контроль:
Исправность аппаратуры контролируется непрерывно с помощью
УСО (ИКМ-30-4) или любым другим контролирующим оборудованием через
интерфейс по стыку RS232 и Q2. Подключение устройств контроля
производится через плату КС-010, входящую в состав станционного
оборудования.
Аппаратура содержит канал управления, по которому осуществляется
контроль абонентского оборудования и задаются его режимы. Задается ток
питания телефонного аппарата: 25, 30, 45, 70 мА, тарификация частотой
12, 16 кГц или переплюсовкой полярности питания (для подключения
таксофона), передача охранной сигнализации.
Конструкция:
Блок АЛМ-4/8С (абонентский линейный мультиплексор
станционный)
размещается в кассете 19” высотой 6U, размером
480х400х200мм. Устанавливается в еврошкаф или в СКУ.
Абонентское оборудование – шкаф АЛМ-4/8Вается в
малогабаритном шкафу размером 200х300х80мм, который может быть
закреплен на стене.
