Модули доступа: Модуль ТС-150 (конвертер Е1/V.35)
Производитель: ОАО "ИНТЕКС-Связь"
Назначение модуля ТС-150:
Организация дуплексной синхронной связи по потоку 2,048 Мбит/с (Е1) между ООД, использующих интерфейс V.35. Линейная часть модуля обеспечивает уровни сигналов согласно рекомендации МККТТ G.703. Аппаратная скорость передачи данных 2,048 Мбит/с.
Технические характеристики:
- Количество каналов 1;
- Скорость передачи данных 2,048 Мбит/с в синхронном режиме;
- Код в линии HDB-3;
- Выходной линейный импеданс 120 Ом или 75 Ом;
- Входное линейный импеданс 120 Ом или 75 Ом;
- Уровни сигналов передачи и приема данных от ООД, а так же сигналов синхронизации ±0.55v. Уровни сигналов управления соответствуют стандарту V.28;
- Напряжение питания модуля от ±36в до ±72в;
- Конструктивно модуль выполнен в виде печатной платы размером 170х170х20 мм, размещенной в индивидуальном корпусе.
Разъемы:
- DB-25pin - для соединения с ООД (V.35);
- CНО54-8- для подключения к аппаратуре линейного тракта или оборудованию мультиплексирования (G.703);
- РПМ24-12Гш3 - для подключения питания ±36 - 72в.

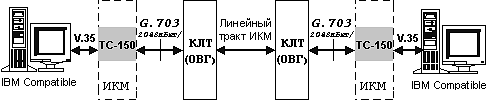

Пример использования:
Модули доступа: Модуль ТС-151.07
Производитель: ОАО "ИНТЕКС-Связь"
Назначение модуля ТС-151.07:
доступ в поток E1 для скоростей передачи (N х 64) Кбит/с.
Модуль ТС-151.07 может быть использован для организации дуплексной синхронной связи между ООД по имеющемуся потоку Е1 с занятием любых канальных интервалов.
ТС-151.07 может обеспечить:
- соединение локальных сетей по Ethernet 10Base-T, V.35, RS-232;
- связь с удаленным компьютером или высокоскоростным устройством передачи данных;
- организацию канала доступа в Internet;
- организация выделенного 4-х проводного ТЧ канала.
Наличие HDSL-канала позволяет организовать системы передачи данных с выносом абонентского устройства от оборудования ИКМ на расстояние до 10-12 км в зависимости от типа используемого кабеля.
Устройство доступа ТС-151.07 обеспечивает интеграцию одного синхронного канала передачи данных и/или одного канала с выходным стыком формата HDSL в поток E1 c заданной скоростью. Скорость каналов передачи данных в потоке E1 определяется количеством занимаемых канальных интервалов и может составлять (Nx64) Кбит/с, где N=1..31. Настройка скорости, занимаемых канальных интервалов и режима работы платы ТС-151.07 производится с помощью специализированного ПО.
Вместо одного канала передачи данных могут быть установлены:
- Ethernet-мост полностью совместимый с IEEE 802.3/Ethernet V.2, который позволяет непосредственно подключить локальную сеть с интерфейсом 10Base-Т.
- Модуль канала ТЧ (М-ТЧ), позволяющий организовать в любом из канальных интервалов потока Е1 4-х проводный канал тональной частоты (300Гц - 3400 Гц), который может быть использован для передачи телеметрии или сигналов управления и сигнализации, а так же для соединения "точка - точка" модемов по выделенной линии ТЧ.
Кроме того, устройство может применяться в качестве HDSL-модема для трансляции части данных из группового потока Е1 и/или данных с универсального цифрового интерфейса (V.35, V.36, RS-232, RS-449) или Ethernet 10Base-T.
Модуль ТС-151.07 допускает последовательное включение нескольких плат подряд для организации более двух каналов передачи данных в одном потоке Е1.
Технические характеристики:
- Количество каналов передачи данных 1 или 2;
- Скорость передачи данных (N x 64) Кбит/с в синхронном режиме;
- Цифровые интерфейсы: V.35, V.36, RS-232, RS-449;
- Интерфейс сети Ethernet 10Base-T;
- Интерфейс канала ТЧ 4-х проводный (по А-закону);
- Код в линии E1 HDB-3 или AMI. Входной линейный импеданс - 120 Ом;
- Параметры стыка HDSL:
- 2-х проводная физическая линия, дуплексный режим;
- линейный код 2B1Q;
- линейная скорость: 272, 400, 528, 784 и 1168 кбит/с.
Электропитание:
от источника постоянного тока (36-72) В, с заземленным положительным полюсом, либо от вторичного источника питания напряжением (5±0,25) В, либо от сети переменного напряжения 220 В. Мощность потребления платой при всех допустимых условиях не более 5 Вт.
Плата предназначена для установки:
- в блок типа АЦО-11, ОВГ-21, ОПМ-14 и др. конструкции типа БНК-4;
- в блок типа ОГМ-11;
- в оригинальный корпус настенного исполнения с индивидуальным источником питания.
Пример использования:

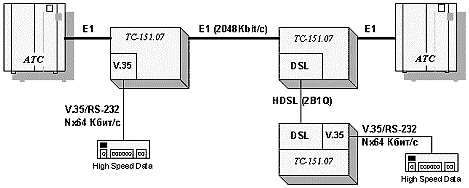

1) Соединение удаленных локальных сетей и другого оборудования передачи данных с применением HDSL-выноса.

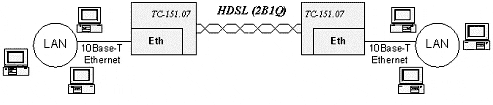

2) Организация системы связи двух удаленных локальных сетей с помощью HDSL–канала.
Модули доступа: Модуль ТС-151.06
Производитель: ОАО "ИНТЕКС-Связь"
Назначение модуля ТС-151.06:
доступ к потоку E1 для скоростей передачи (N х 64) Кбит/с. Модуль ТС-151.06 используется для организации дуплексной синхронной связи между ООД по имеющемуся потоку Е1 с занятием любых канальных интервалов.
Устройство доступа в поток E1 может обеспечить:
- соединение локальных сетей по Ethernet 10Base-T, V.35, RS-232;
- связь с удаленным компьютером или высокоскоростным устройством передачи данных;
- организацию канала доступа в Internet;
- организация выделенного 4-х проводного ТЧ канала.
ТС-151.06 обеспечивает интеграцию одного или двух синхронных каналов передачи данных c заданной скоростью в поток E1. Скорость каналов передачи данных в потоке E1 определяется количеством занимаемых канальных интервалов и может составлять (N x 64) Кбит/с (1<=N<=31).
Вместо каналов передачи данных могут быть установлены:
- Ethernet-мост полностью совместимый с IEEE 802.3/Ethernet V.2, который позволяет непосредственно подключить локальную сеть с интерфейсом 10Base-Т.
- Модуль канала ТЧ (М-ТЧ), позволяющий организовать в любом из канальных интервалов потока Е1 4-х проводный канал тональной частоты (300Гц - 3400 Гц), который может быть использован для передачи телеметрии или сигналов управления и сигнализации, а так же для соединения "точка - точка" модемов по выделенной линии ТЧ.
Настройка скорости, занимаемых канальных интервалов и режима работы платы ТС-151.06 производится с ПК через последовательный порт с помощью специализированного ПО.
Модуль ТС-151.06 допускает последовательное включение нескольких плат подряд для организации более двух каналов передачи данных в одном потоке Е1.
Технические характеристики:
- Количество каналов передачи данных 1 или 2;
- Скорость передачи данных (N x 64) Кбит/с в синхронном режиме;
- Цифровые интерфейсы: V.35, V.36, RS-232, RS-449;
- Интерфейс сети Ethernet 10Base-T;
- Интерфейс канала ТЧ 4-х проводный (по А-закону);
- Код в линии E1 HDB-3 или AMI;
- Входной линейный импеданс 120 Ом.
Электропитание :
от первичного источника постоянного тока номинальным напряжением 60 В, с возможными изменениями напряжения от минус 36 В до минус 72 В, с заземленным положительным полюсом, либо от вторичного источника питания напряжением (5±0,25) В с заземленным отрицательным полюсом, либо от сети переменного напряжения 220 В. Мощность потребления платой при всех допустимых условиях не более 5 Вт.
Плата предназначена для установки:
- в блок типа АЦО-11, ОВГ-21, ОПМ-14 и др. конструкции типа БНК-4 (комплект БИСЕ.469435.017);
- в блок типа ОГМ-11 (комплект БИСЕ.469435.017-02);
- в оригинальный корпус настенного исполнения с индивидуальным источником питания (комплект БИСЕ.469435.017-01).

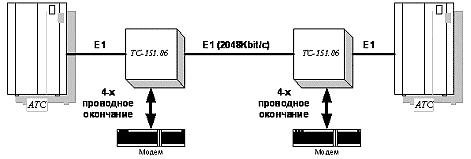

Пример использования:
1) Соединение удаленных локальных сетей и другого оборудования передачи данных.
2) Организация выделенного 4-х проводного канала
Модули доступа: Модуль ТС-135М
Назначение модуля ТС-135М:
организация дуплексной асинхронной и синхронной связи между ООД, использующих интерфейс V.35. Плата устанавливается в блок АЦО-11 на место платы ВС-61.
Аппаратная скорость передачи данных:
- асинхронный режим - до 19 200 бит/с;
- синхронный режим - 64 кбит/с.
Технические характеристики:
- Количество каналов 2 (в 6 и 22 канальных интервалах);
- Скорость передачи информации 64 кбит/с в синхронном режиме, 19 200 бит/с в асинхронном режиме;
- Уровни сигналов передачи и приема данных, а также сигналов синхронизации: ±0,55v. Уровни сигналов управления соответствуют V.28.
Конструкция и электропитание:
Модуль выполнен в корпусе размером 170х170х20 мм, монтируемой в блоки оборудования ИКМ (например, АЦО-11) с напряжением питания от -36В до -72 В, или +5 В. Для соединения с ООД на лицевой стороне установлены разъемы DB-25 pin.
Модули доступа: Модуль ТС-165
Назначение модуля ТС-165:
организация 1-го или 2-х каналов передачи данных со стыком RS-232 со скоростью 64 Кбит/с в синхронном режиме (до 19 200 бит/с в асинхронном режиме) в блоках АЦО-11 аппаратуры ИКМ-30-4 и ОМП-101 аппаратуры ИКМ-4-4. Для передачи используются 6 и 22 КИ.
Модули доступа: Модуль ТС-172
Назначение модуля ТС-172:
транзит двух каналов тональной частоты (диапазон частот от 300 Гц до 3400 Гц) в стандартный сонаправленный цифровой интерфейс G.703.1 (64 Кбит/с)
