Конвертор напряжения ФОРПОСТ DC/DC-24/48B-10A-1U

	Заказать оборудование	Посмотреть цены	Задать вопрос специалисту	Способы оплаты Безналичный рассчет Способы доставки Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс
	Документация скачать

Описание

Конвертор напряжения "Форпост" DC/DC-24/48B-10A-1U предназначен для обеспечения электоэнергией приборов и устройств с напряжением питания 48В и потребляемым током 10А при использовании цепи постоянного тока с напряжением питания 24В. Конвертер позволяет подключать через «сухие» контакты реле внешнюю сигнализацию его отключенного или аварийного состояния.

Конвертор DC/DC-24/48B-10A-1U выполнен в корпусе высотой 1U, рассчитанном на установку в конструктив 19” (стойку или шкаф). Конвертер имеет защиты от короткого замыкания, перегрузки и перегрева. На передней панели конвертора расположены вентилятор, выключатель, индикаторы входного и выходного напряжения, индикатор аварии. На задней панели изделия находятся патрон с предохранителем и клеммные колодки для подключения сети, нагрузки и выхода дистанционной сигнализации.

Конвертор выполнен по схеме мостового двухтактного преобразователя с независимым возбуждением и бестрансформаторным входом.

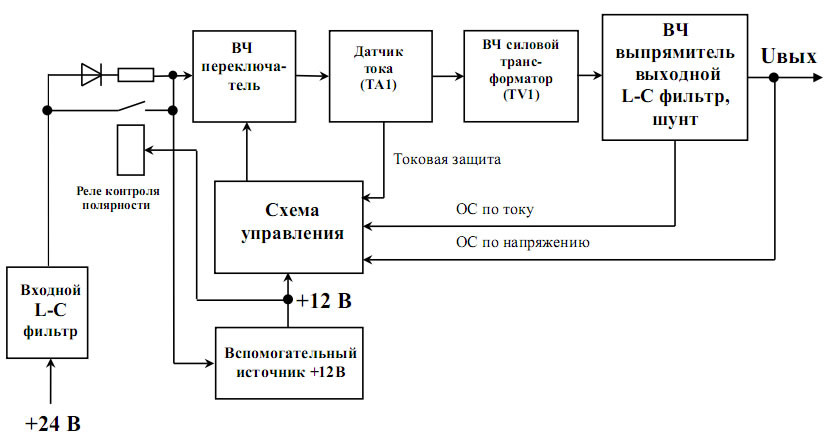

Cтруктурная схема конвертора DC/DC-24/48В-10А-1U

Технические характеристики

Подключение конвертора

Подключить, соблюдая полярность, нагрузку кабелем с сечением медных проводов не менее 2,5 кв.мм.

Подключить к клеммнику, соблюдая полярность, питающую сеть (ВХОД) кабелем с сечением медных проводов не менее 1,5 кв.мм.

Подключить (при необходимости) внешнюю сигнализацию аварийного (отключенного) состояния конвертера.

Индикация и сигнализация о состоянии конвертора

Световая индикация состояния конвертора обеспечивается светодиодами.

При подаче на конвертор сетевого напряжения светится жёлтый индикатор «Сеть», при снятии сетевого напряжения индикатор «Сеть» гаснет.

При нормальной работе светится зелёный индикатор «Работа», при перегреве конвертора индикатор «Работа» гаснет и загорается красный индикатор « Перегрев».

Кроме того, конвертор имеет релейную сигнализацию, «сухие» контакты выведены на клеммник. Реле срабатывает при наличии выходного напряжения и возвращается при его отсутствии.

Гарантийные обязательства

Средний срок службы конвертера Форпост DC/DC-24/48B-10A-1U составляет 20 лет.

Гарантия на конвертер DC/DC-24/48B-10A-1U составляет 36 месяцев с момента продажи.
