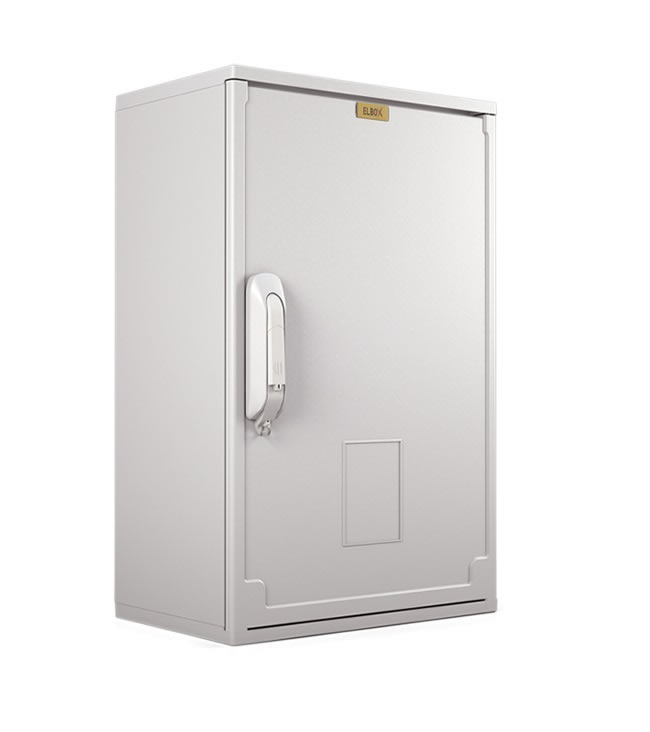

Полиэстеровые электротехнические шкафы Elbox EP представляют собой универсальное компактное решение как в навесном, так и в напольном исполнении, могут применяться в промышленности, энергетике и телекоммуникациях.

Электротехнические шкафы Elbox EP предназначены для монтажа электрооборудования, систем автоматического контроля и телекоммуникационного оборудования, требующих защиты от пыли и влаги. Шкафы выполнены из изолирующего трудновоспламеняющегося и самозатухающего композита (полиэстер, армированный стекловолокном). Шкафы Elbox серии EP предназначены для установки как внутри, так и вне помещений. Шкафы идеальны для применения там, где требуется эффективная защита от случайного прикосновения к токоведущим элементам.

Электротехнические шкафы Elbox серии EP соответствуют ГОСТ 52796-2007 и имеют уровень пыле- и влагозащиты на уровне IP44 по ГОСТ 14254-96. Зона климатического исполнения, в которой можно использовать шкафы серии EP без риска потерять/ухудшить основные характеристики шкафа, максимальна — УХЛ1 по ГОСТ 15150-90.

Шкаф поставляется в собранном виде, в индивидуальной упаковке из гофрированного картона. Для напольной установки шкафов и организации кабельных вводов шкафы могут комплектоваться цоколями и фундаментами, которые заказываются и поставляются отдельно в индивидуальной упаковке из гофрированного картона.

Описание конструкции

Корпус

Корпус имеет полностью разборную конструкцию с фиксированной полезной глубиной 193 мм. Корпус состоит из крыши, основания, боковых и задней стенок (в корпусах шириной 600 и 800 мм задняя стенка сдвоенная). Путем применения пазовых элементов обеспечивается жесткость конструкции, и требуемый уровень пыле- и влагозащиты. Увеличенный проем корпуса дает возможность применения монтажных панелей максимально возможных размеров по габаритам корпуса, что увеличивает полезное рабочее пространство. Плоская крыша и основание сообщают корпусу симметричность, и обеспечивают универсальность для ввода кабеля. Крыша и основание выступают за пределы корпуса, обеспечивая, таким образом, утопленность двери, и препятствуя попаданию грязи и воды внутрь шкафа даже при открытых дверях. На боковых стенках корпуса имеются направляющие, позволяющие осуществлять регулировку монтажной панели по глубине.

Цвет: RAL7035 (светло-серый).

Дверь

Дверь монтируется к корпусу на двух легкосъемных петлях (в шкафах высотой 400 и 600 мм) или на трех петлях (в шкафах высотой 800 мм) с углом открывания 180°. Фиксация двери производится замком с поворотной ручкой, имеющим три точки запирания. Корпуса в зависимости от ширины имеют одностворчатые (250…500 мм) или двухстворчатые (600 и 800 мм) двери.

Цвет: RAL7035 (светло-серый).

Монтажная панель

Монтажная панель выполнена из оцинкованной листовой стали толщиной 1,5 мм с отгибами по четырем сторонам для увеличения жесткости. Панель имеет четыре точки крепления на промежуточные кронштейны, которые крепятся к направляющим на боковых стенках корпуса. Имеется возможность регулировки панели по глубине.

Цоколь и фундамент

Цоколь и фундамент имеют полностью разборную конструкцию с фиксированной высотой (цоколь — 265 мм, фундамент — 890 мм) и глубиной 250 мм. Благодаря применению пазовых элементов обеспечивается жесткость конструкции. Передние стенки цоколя и фундамента легко снимаются без применения инструментов, что позволяет легко заводить кабель в уже установленный шкаф. Модульность конструкции делает возможным применение совместно цоколя и фундамента.

Цвет: RAL7035 (светло-серый).
