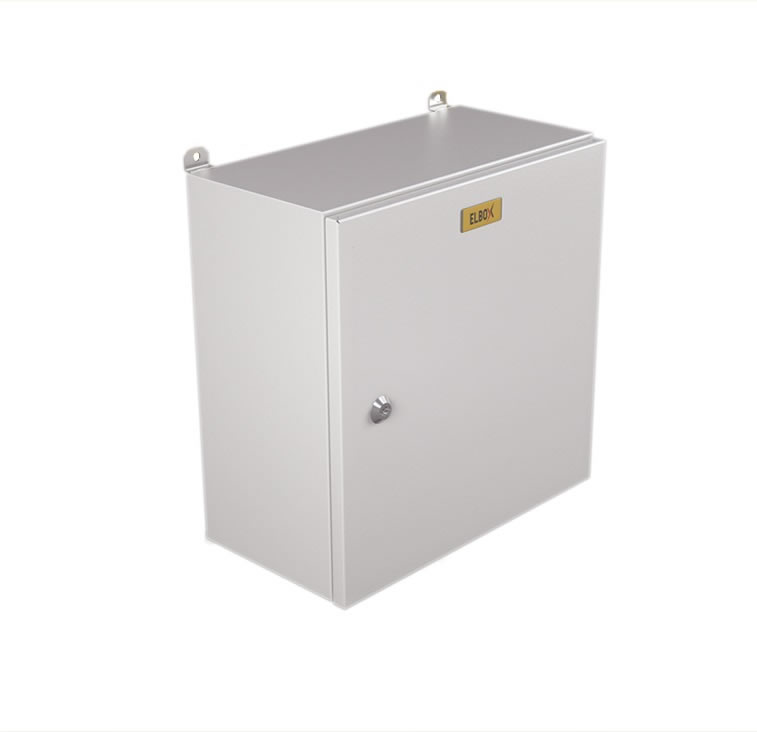

Навесные распределительные электротехнические шкафы Elbox EMW представляют собой компактное решение для монтажа электротехнического оборудования.

Электротехнические шкафы Elbox серии EMW предназначены для установки электрооборудования, требующего защиты от пыли и влаги. Цельносварная конструкция обеспечивает прочность корпуса с нагрузочной способностью 50 кг (для шкафов высотой 300…400 мм), 100 кг (для шкафов высотой 500…600 мм), 150 кг (для шкафов высотой 800 мм). Шкафы идеальны для применения там, где требуется эффективная защита от случайного прикосновения к токоведущим элементам.

Шкаф EMW соответствует ГОСТ 52796-2007 и имеет уровень пыле- и влагозащиты на уровне IP66 по ГОСТ 14254-96. Зона климатического исполнения, в которой можно использовать шкафы серии EMW без риска потерять/ухудшить основные характеристики шкафа, максимальна — УХЛ1 по ГОСТ15150-90.

Шкаф поставляется в собранном виде, в индивидуальной упаковке из гофрированного картона.

Описание конструкции

Корпус

Корпус имеет цельносварную конструкцию из листовой стали толщиной 1,0 мм (для шкафов высотой 300…500 мм) и 1,5 мм (для шкафов высотой 600…800 мм). Используемый материал и технология производства позволяют точно выдерживать геометрию корпуса. Увеличенный проем корпуса дает возможность применять монтажные панели максимально возможных размеров по габаритам корпуса, что увеличивает полезное рабочее пространство. Отбортовка корпуса с загнутыми желобками препятствует попаданию грязи и воды внутрь шкафа даже при открытых дверях. В нижней части корпуса находится окно под кабельный ввод. Величина окна зависит от габаритов шкафа. На задней стенке корпуса имеются резьбовые шпильки для установки монтажной панели, а также резьбовые втулки для крепления шкафа к стене с помощью кронштейнов для навески. На боковых стенках корпуса имеются резьбовые шпильки, помогающие оптимально организовать систему заземления монтируемого оборудования.

Покрытие: полимерно-порошковая краска RAL7035 (светло-серый).

Дверь

Двери выполнены из листовой стали толщиной 1,0 мм (для шкафов высотой 300…500 мм) или 1,5 мм (для шкафов высотой 600…800 мм) с полимерным покрытием RAL7035 (светло-серый). Двери монтируются к корпусу на двух петлях (в шкафах высотой 300…600 мм) или на трех петлях (в шкафах высотой 800 мм), с углом открывания 130°. Фиксация двери производится одним (в шкафа высотой 300…400 мм) или двумя (в шкафах высотой 500…800 мм) точечными замками без ручки типа «doppelbart».

На внутренней стороне двери имеются перфорированные монтажные профили с шагом перфорации 25 мм, а также резьбовая шпилька заземления. Цельный литой полиуретановый уплотнитель обеспечивает степень защиты IP66.

Монтажная панель

Монтажная панель выполнена из оцинкованной листовой стали толщиной 2,5 мм и имеет четыре точки крепления на резьбовые шпильки, размещенные на задней стенке корпуса.

Заглушка кабельного ввода

Заглушка представляет собой сплошную панель, выполненную из листовой стали 1,5 мм с полимерным покрытием RAL7035 (светло-серый). Монтируется изнутри корпуса на резьбовые шпильки, что исключает возможность ее демонтажа с внешней стороны и обеспечивает защиту от несанкционированного доступа. Цельный литой полиуретановый уплотнитель обеспечивает степень защиты IP66.
