ОПИСАНИЕ

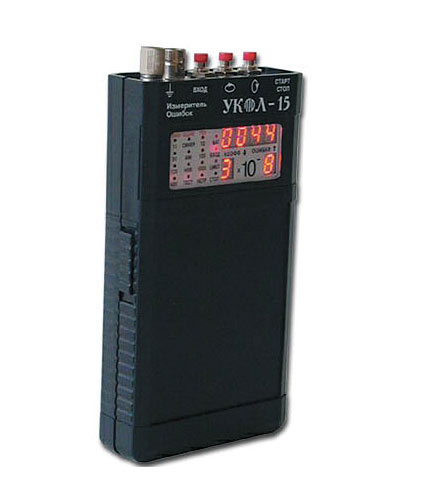

 Назначение УКОЛ-15
Измерительные приборы УКОЛ-15 предназначены для измерения коэффициента ошибок и подсчета текущих ошибок в стыковых и линейных сигналах различных систем передачи, включая ИКМ-15, ИКМ-30, ИКМ-120, ИКМ-480 различных модификаций; УКОЛ-15 позволяет производить измерения без перерыва связи и с перерывом связи при подключении к точкам, имеющим различный импеданс и большой диапазон амплитуд сигналов от 0,2 до 3,0 В.
Сертификат: № ОС/1-КИА-68
Производство: ЗАО "Технодалс"
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики УКОЛ-15
Одновременное измерение количества текущих ошибок в диапазоне 0 +- 9999 и коэффициент текущих ошибок в диапазоне 10-1 +- 10-9. Детектирование ошибок производится по нарушению алгоритма кодов HDB-3, AMI или синхрогруппы линейного кода для некоторых систем ИКМ-15. Время измерения: 10 сек, 100 сек, 1000 сек и непрерывное.
Сервисное обеспечение УКОЛ-15
- контроль наличия входного сигнала,
- контроль разряда внутреннего источника питания,
- режим тестового самоконтроля для проверки правильности работы индикаторов, расчета коэффициента ошибок и счета текущих ошибок, остановку измерения, сброс с новым запуском измерения.
Индикация
Индикация устройства выполнена в виде четырехразрядного цифрового индикатора счёта ошибок, двух цифровых индикаторов коэффициента ошибок; светодиодов, указывающих тип контролируемой системы, контроль наличия входного сигнала и напряжения источника питания.
Электропитание УКОЛ-15
Электропитание осуществляется от внутреннего источника питания напряжением 9 В (батарея типа Крона, Energizer), возможна установка аккумулятора аналогичного типа. Потребляемая мощность не более 600 мВт от источника 9В.
|
