ОПИСАНИЕ
 Назначение тестера СМ-Е1

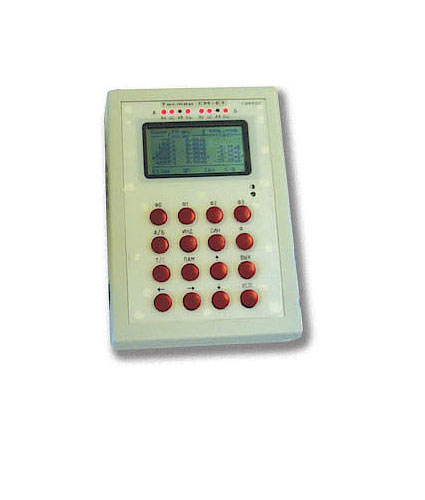

Измерительный прибор СМ-Е1 обеспечивает настройку, контроль и измерение параметров цифрового стыка Е1 и аналоговых стыков тональной частоты
оборудования цифровых систем передачи.
Тестер СМ-Е1 содержит два приемника и два передатчика потока E1,
генератор и измеритель аналоговых сигналов. Приемники и передатчики
образуют два одинаковых стыка E1 (направления А и Б), по каждому из
которых тестер может быть подключен к проверяемому оборудованию в
качестве встречного устройства, транзитного устройства или
использоваться для контроля через высокоомный вход.
Функциональные возможности тестера СМ-Е1
Тестер СМ-Е1 позволяет проводить:
- анализ и формирование ИКМ структуры потоков Е1 двух направлений
А и В:
- анализ и формирование ошибок битовых, кодовых и CRC;
- имитация аварий по цикловой и сверхцикловой синхронизации;
- генерация фазовых дрожаний (джиттера);
- анализ и формирование битов каналов сигнализации;
- измерение и генерацию сигналов тональной частоты (ТЧ) в
канальных интервалах потока Е1;
- измерение и генерацию сигналов ТЧ на аналоговых 600 Ом стыках;
- прием и формирование дискретных сигналов для тестирования
временных параметров сигнализации.
- тестер СМ-Е1 формирует сигнал для синхронизации осциллографа,
который может использоваться также для измерения частоты и джиттера
тактового сигнала на стыках E1.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Приемники
- линейный код – HDB3, AMI. Устанавливается
совместно с передатчиком потока E1 своего направления;
Каждый приемник может принимать сигналы:
- неструктурированный и с цикловой структурой
по G.704;
- без СК и с СК в КИ16;
- без контроля и с контролем CRC-4 по G.706.
Тестер отображает с помощью восьми единичных индикаторов сигналы,
принятые или сформированные приемниками:
- аварийные сигналы: LOS, LOF, LOM, FRTA и MRTA;
- сигналы ошибок: кодовых, битовых, циклового
синхросигнала, CRC-4 ближнего конца, CRC-4 дальнего конца (биты E);
- состояние СК ab или abcd произвольного канала;
- код, принимаемый в произвольном КИ, без
инвертирования и с инвертированием четных разрядов.
Тестер производит одновременно для обоих приемников
подсчет:
- в конфигурации без CRC-4 – кодовых или
битовых ошибок, ошибок циклового синхросигнала;
- в конфигурации с CRC-4 – кодовых или битовых
ошибок, ошибок циклового синхросигнала, CRC-4 ближнего конца и CRC-4
дальнего конца
и для каждого типа ошибок определяет десятичный логарифм коэффициента
ошибок. В случае выбора битовых ошибок производится также подсчет
проскальзываний.
Максимальное время счета – 131070 с (36ч24м30с);
Минимальный коэффициент ошибок – 10-9,99;
Результаты сохраняются в памяти и могут выводиться в следующих видах:
- таблица, содержащая события и секунды их
появления;
- гистограммы – для сигналов аварий,
проскальзываний и для каждого типа ошибок;
- протоколы по M.2100 – для ближнего конца с
различными вариантами аномалий и для дальнего конца.
Максимальное количество сохраняемых событий – 1000...2000.
Передатчики
- линейный код – HDB3, AMI. Устанавливается
совместно с приемником потока E1 своего направления;
- амплитуда импульсов на нагрузке 120 Ом –
(3,0±0,3) В;
- длительность импульсов – (244±25) мкс;
- выходное сопротивление в диапазоне частот от
102 до 2048 кГц – 120 Ом±5 %.
- выходное сопротивление в диапазоне частот от 102 до 2048 кГц –
120 Ом±5 %.
Каждый передатчик может формировать сигналы:
- неструктурированный и с цикловой структурой
по G.704;
- без СК и с СК в КИ16;
- без контроля и с контролем CRC-4 по G.706.
Каждый передатчик потока E1 тактируется собственным генератором
тактового сигнала, который может работать в режимах: ведущем, ведомом с
синхронизацией от приемника направления А, ведомом с синхронизацией от
приемника направления Б.
В ведущем режиме возможна перестройка частоты
тактового сигнала и (или) введение джиттера (дрожания фазы) с
произвольной амплитудой и частотой.
Прочее
Связь с компьютером осуществляется по интерфейсу RS-232.
Электропитание тестера СМ-Е1: ~220В через адаптер, поставляемый с тестером.
Размеры: 194 х 142 х 59 мм.
Масса тестера: не более 0,5 кг.
|
