ОПИСАНИЕ

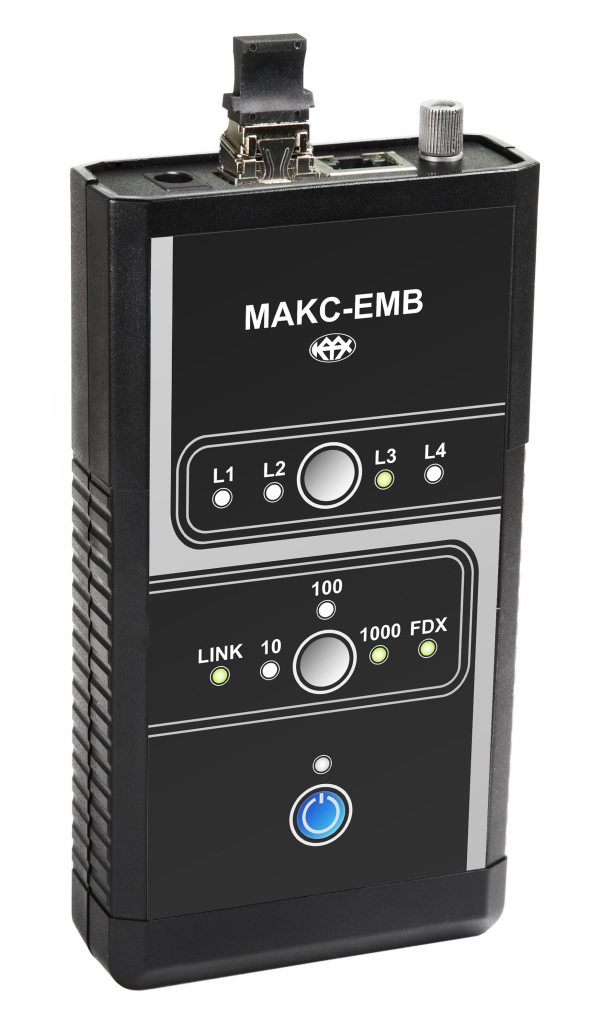

МАКС-ЕМВ предназначен для для использования при техническом обслуживании и проведении ремонтных работ на сетях Ethernet, Fast Ethernet и Gigabit Ethernet.
Управление и отображение результатов измерений осуществляются при помощи ПК, подключенного через порт USB или Ethernet.
Устройство может запитываться как от внешнего блока питания, так через дополнительный Ethernet порт RJ-45 по PoE.
ОСНОВНЫЕ ФУНКЦИИ МАКС-ЕМВ
МАКС-ЕМВ может функционировать в базовом варианте ШЛЕЙФ либо в расширенном варианте АНАЛИЗАТОР, при этом работать как совместно с тестером-анализатором МАКС-ЕМК в качестве устройства заворота трафика, так и отдельно в качестве самостоятельного тестера сетей Ethernet.
В качестве анализатора его целесообразно применять как экономичное
решение в случаях, когда не требуются метрологические характеристики, например, в процессе эксплуатации пакетных сетей.
Вариант "ШЛЕЙФ"
- организация шлейфа на физическом, канальном и сетевом уровнях с перестановкой либо заменой полей MAC, IP и других;
- сбор и отображение различной статистической информации по принимаемому и передаваемому трафику;
- поддержка протокола эксплуатации, администрирования и обслуживания (ОАМ) по Ethernet с возможностью удаленного включение шлейфа;
- фильтрация входящего трафика на канальном и сетевом уровнях;
- удаленное управление через порт USB;
- поддержка протокола разрешения адресов (ARP);
- поддержка протокола динамической конфигурации узла (DHCP);
- возможность смены микрокода пользователем;
- поддержка русского и английского интерфейса программы удаленного управления.
Вариант "АНАЛИЗАТОР"
- тестирование интерфейса Ethernet/Gigabit Ethernet;
- тестирование в соответствии с рекомендациями RFC-2544, RFC-3393.
- генерация/анализ трафика на канальном и сетевом уровнях и выше с установкой нагрузки, битов приоритета ToS/DSCP, длины пакетов, настройкой MAC-адресов и IP-адресов источника и получателя и иных полей пакетов;
- контроль связности каналов и маршрутов на уровне IP: эхо-тестирование (ping), маршрут (traceroute), DNS;
- диагностика неисправностей медного кабеля (состояния кабеля, расстояния до дефекта, перекрестности витых пар и т. д.);
- измерение коэффициента битовых ошибок (BER);
- хранение сохраненных настроек и результатов измерений во внутренней памяти;
- формирование отчетов по текущим результатам измерений.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ МАКС-ЕМВ
измерение вариации задержки пакетов (PDV);
поддержка мультипротокольной коммутации по меткам (MPLS);
тестирование в многопоточном режиме;
удаленное управление по дополнительному стыку Ethernet с помощью программы удаленного управления.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерительный порт RJ-45 10/100/1000 BASE-T (Ethernet, Fast Ethernet, Gigabit Ethernet). Измерительный порт под SFP-модули 1000 BASE-X (Gigabit Ethernet) с возможностью единовременной работы любого одного из вышеперечисленных. Порт RJ-45 10/100 BASE-T для удаленного управления и питания по PoE Порт USB для обновления микрокодов и удаленного управления. Питание - PoE от витых пар второго порта RJ-45; с помощью устройства внешнего электропитания от сети с напряжением 220-230 В и частотой 50-60 Гц. Габариты - 116 х 97 х 38 мм. Вес - не более 0,4 кг.
|
