Преобразователи 220В/60В

дополнительная информация

Преобразователь мощностью 150 Вт.

ОБЩАЯ ИНФОРМАЦИЯ

Назначение преобразователя мощностью 150 Вт

преобразование переменного напряжения 220В 50Гц в постоянное напряжение –60В мощностью 150 Вт.

Варианты исполнения

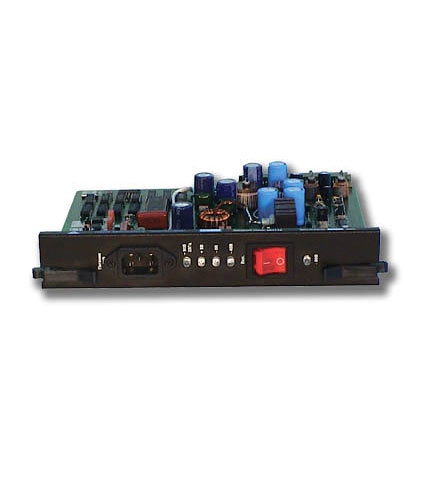

• в виде платы размером 220 х 234 х 42. Плата может устанавливаться в корпуса и крейты аппаратуры «Транспорт-8х30», «Транспорт-32х30», «Транспорт-30х4» для питания оборудования «Транспорт» от сети ~220В.
• в отдельном корпусе, предназначенном для установки в 19”конструктив или на стол.


Преобразователь имеет самовосстанавливающуюся защиту от короткого замыкания на выходе преобразователя и защиту от перенапряжения на входе и выходе.
Максимальная мощность в нагрузке – 150Вт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон изменения входного напряжения, В при котором выходное напряжение будет равно 60В +/- 8% в диапазоне тока в нагрузке от 0 до 2,5А: от 100 В до 257В
• Диапазон изменения выходного напряжения при наихудших условиях, в диапазоне тока в нагрузке от 0 до 2,5 А, В: от 55В до 65В
• Максимальный ток в нагрузке, А: 2,5
• Минимальный ток в нагрузке, А: 0
• Максимальная выходная мощность, Вт: 150
• Защита от короткого замыкания в нагрузке: Самовосстанавливающаяся. Срабатывает, при токе более 3 А. Восстанавливается через 2,5 с после устранения КЗ в нагрузке
• Защита от высокого напряжения на входе преобразователя: Есть, защита от воздействия импульсных помех напряжением до 1КВ. На входе также расположен фильтр
• Защита от высокого напряжения на выходе преобразователя: Есть. Защита срабатывает при выходном напряжении 71В. Восстанавливается при выходном напряжении 1В.
• Индикация: На передней панели преобразователя расположены 2 светодиода. Свечение одного отражает наличие на входе преобразователя переменного напряжения 220 В, свечение другого отражает наличие на выходе напряжения –60В
• Габаритные размеры преобразователя, мм: 220 х 234 х 42
• Вес, не более, кг: 2

Преобразователь мощностью 15 Вт.

ОБЩАЯ ИНФОРМАЦИЯ

Назначение преобразователя мощностью 15 Вт

Преобразование переменного напряжения 220В 50Гц в постоянное напряжение –60В мощностью 15Вт.

Конструкция

преобразователь выпускается в виде малогабаритного корпуса размером 220х124,5х61,8 мм, предназначенного для установки на стол. Для установки преобразователя в 19” конструктив или на стену дополнительно требуется наличие универсальной крепежной пластины.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон изменения входного напряжения, В при котором выходное напряжение будет равно 60В +/- 8% в диапазоне тока в нагрузке от 0 до 0,25А: 220В?10%
• Диапазон изменения выходного напряжения при наихудших условиях, в диапазоне тока в нагрузке от 0 до 2,5 А, В: от 55В до 65В
• Максимальный ток в нагрузке, А: 0,25
• Минимальный ток в нагрузке, А: 0
• Максимальная выходная мощность, Вт: 15
• Защита от короткого замыкания в нагрузке: Самовосстанавливающаяся. Срабатывает, при токе более 0,3 А. Восстанавливается через 60 с после устранения КЗ в нагрузке
• Защита от высокого напряжения на выходе преобразователя : Есть. Защита срабатывает при выходном напряжении 68В. Восстанавливается при выходном напряжении 55В.
• КПД, %: При токе в нагрузке 0,25А – 51%;
  При токе в нагрузке 0,18А – 47%;
  При токе в нагрузке 0,06А – 31%;
• Индикация: На передней панели преобразователя расположены 3 светодиода. Свечение одного отражает наличие на входе преобразователя переменного напряжения 220 В, свечение другого отражает наличие на выходе напряжения –60В, свечение третьего - перезагрузка
• Габаритные размеры преобразователя, мм: 220х124,5х61,8
• Вес, не более, кг: 0,8

Гарантийный срок

5 лет

Сертификат

1-СП-815

Производитель

ЗАО «Русская Телефонная Компания»
