    Источник питания Форпост ИПС-500-220В/220В-2А-D AC(DC)/DC


    Показать цены


    Источник питания Форпост ИПС-500-220В/220В-2А-D AC(DC)/DC

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

    файл в формате pdf Документация скачать


    Описание

    Источник питания стабилизированный ИПС-500-220В/220В-2А-D предназначен для для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 220В. Предусмотрена возможность регулирования величины выходного напряжения в диапазоне 198÷242В.

    ИПС-500-220В/220В-2А-D имеет на выходе разделительный управляемый ключ на полевом транзисторе. ИПС 500-220В/220В-2А могут соединяться параллельно для резервирования и увеличения тока в нагрузке.

    В ИПС-500 реализовано естественное воздушное охлаждение.

    Конструктивно ИПС-500 220/220В-2А выполнен в двух вариантах: с возможностью установки на DIN-рейку (базовый вариант) и настенный. В этом случае для установки ИПС-500 на вертикальную плоскость достаточно открутить 4 крепежных винта и демонтировать единый крепежный механизм.



    Технические характеристики
    Номинальное выходное напряжение постоянного тока, Uвых ном(В) 220
    Диапазон регулирования выходного напряжения, (В) 198 ÷ 242
    Номинальный выходной ток, Iвых ном (А) 2
    Пульсации выходного напряжения (от пика до пика), не более, (мВ) 250
    Диапазон входного напряжения и частоты сети переменного тока 120В ÷ 350В постоянного тока
    80В ÷ 260В 50(60) ± 2 Гц переменного тока
    Максимальный потребляемый ток (при Uвх = 80В), не более, Iвх макс (А) 6.5
    Номинальный потребляемый ток (при Uвх = 220В), не более, Iвх ном (А) 2.5
    Максимальная выходная мощность, (Вт) 500
    Коэффициент мощности (при питании ИПС от сети переменного тока), при Iвых>0.5Iвых ном 0.99
    Коэффициент полезного действия при Iвых>0.5Iвых ном 0.9
    Уставка защиты от перегрузки по току (ток ограничения), (А) 2.1 ± 5%
    Уставка защиты от перегрева, °C +80 ± 2
    Диапазон рабочей температуры, °C +5 ÷ +40
    Диапазон температуры хранения, °C -50 ÷ +70
    Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС, не менее, (МОм) в нормальных климатических условиях - 20
    при влажности 95% и температуре 35°C - 1
    Электрическая прочность сеть-выход, сеть-корпус, не менее (кВ) 2.5
    Электрическая прочность выход-корпус, не менее (В) 2.5
    Габаритные размеры (ШхГхВ) не более, мм в исполнении с установкой на DIN-рейку - 156x150x145
    настенное исполнение - 156x140x140
    Масса, не более, кг 2,2



    Принцип работы

    ИПС выполнен по схеме полумостового двухтактного преобразователя с независимым возбуждением и высокочастотным корректором коэффициента мощности на входе.

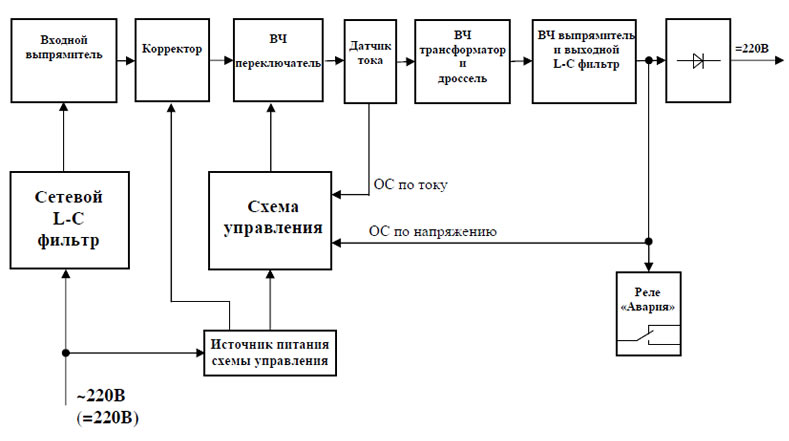

    Структурная схема ИПС

    Напряжение сети 220В через сетевой LC– фильтр поступает на входной выпрямитель.

    Выпрямленное напряжение через корректор коэффициента мощности подается на конденсаторы входного фильтра.

    Транзисторы преобразователя включены по полумостовой схеме. Датчик (трансформатор) тока включен последовательно с первичной обмоткой высокочастотного трансформатора. Напряжение с вторичной обмотки трансформатора, поступает на выходной выпрямитель и сглаживается выходным LC - фильтром. Выходное напряжение также поступает на схему управления (сигнал обратной связи по напряжению).

    Схема управления формирует сигналы управления транзисторными ключами. Стабилизация выходного напряжения обеспечивается изменением длительности открытого состояния транзисторов. Схема управления обеспечивает также автоматическое снижение выходного напряжения при перегрузке источника по току. При ликвидации перегрузки выходное напряжение ИПС плавно нарастает до номинального значения.





    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    ИПС-500-220В/220В-2А-D

    НаименованиеОписание Цена с НДС
            ИПС-500-220/220В-2А-D-AC(DC)/DC

    Преобразователь напряжения ~220В(220В DC)/220В-2А для установки на Din- рейку или вертикальную поверхность c универсальным (AC(DC) входом, 120-350В DC, 80-260В AC, естественным охлаждением и развязывающим диодом для параллельной работы

    28 800,00 р.
