    Источник питания Форпост ИПС-500-220В/110В-4А-D AC(DC)/DC


    Показать цены


    Источник питания Форпост ИПС-500-220В/110В-4А-D AC(DC)/DC

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

    файл в формате pdf Документация скачать


    Описание

    Источник питания стабилизированный ИПС-500-220В/110В-4А-D предназначен для для обеспечения радиоэлектронной аппаратуры постоянным стабилизированным напряжением 110В.

    ИПС-500-220В/110В-4А-D имеет на выходе разделительный управляемый ключ на полевом транзисторе. ИПС 500-220В/110В-4А могут соединяться параллельно для резервирования и увеличения тока в нагрузке.

    В ИПС-500 реализовано естественное воздушное охлаждение.

    Конструктивно ИПС-500 220/110В-4А выполнен в двух вариантах: с возможностью установки на DIN-рейку (базовый вариант) и настенный. В этом случае для установки ИПС-400 на вертикальную плоскость достаточно открутить 4 крепежных винта и демонтировать единый крепежный механизм.



    Технические характеристики
    Номинальное выходное напряжение постоянного тока, Uвых ном(В) 110
    Номинальный выходной ток, Iвых ном (А) 4
    Диапазон рабочей температуры, °C +5 ÷ +40
    Диапазон температуры хранения, °C -50 ÷ +70
    Электрическое сопротивление изоляции входных и выходных цепей относительно корпуса ИПС, не менее, (МОм) в нормальных климатических условиях - 20
    при влажности 95% и температуре 35°C - 1
    Электрическая прочность сетьвыход, сеть-корпус, не менее (кВ) 2.5
    Электрическая прочность выход-корпус, не менее (В) 250
    Габаритные размеры (ШхГхВ) не более, мм в исполнении с установкой на DIN-рейку - 156x150x145
    настенное исполнение - 156x140x140
    Масса, не более, кг 2,2



    Принцип работы

    ИПС выполнен по схеме полумостового двухтактного преобразователя с независимым возбуждением и высокочастотным корректором коэффициента мощности на входе.

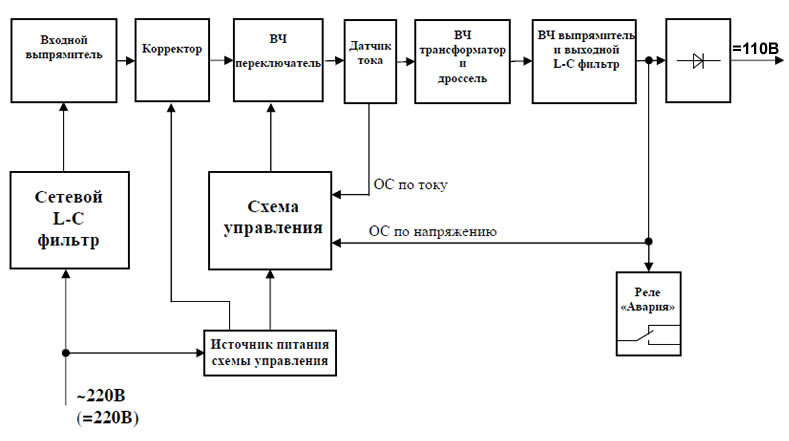

    Структурная схема ИПС

    Напряжение сети 220В через сетевой LC– фильтр поступает на входной выпрямитель.

    Выпрямленное напряжение через корректор коэффициента мощности подается на конденсаторы входного фильтра.

    Транзисторы преобразователя включены по полумостовой схеме. Датчик (трансформатор) тока включен последовательно с первичной обмоткой высокочастотного трансформатора. Напряжение с вторичной обмотки трансформатора, поступает на выходной выпрямитель и сглаживается выходным LC - фильтром. Выходное напряжение также поступает на схему управления (сигнал обратной связи по напряжению).

    Схема управления формирует сигналы управления транзисторными ключами. Стабилизация выходного напряжения обеспечивается изменением длительности открытого состояния транзисторов. Схема управления обеспечивает также автоматическое снижение выходного напряжения при перегрузке источника по току. При ликвидации перегрузки выходное напряжение ИПС плавно нарастает до номинального значения.





    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    ФОРПОСТ ИПС-500-220/110В-4А-D

    НаименованиеОписание Цена с НДС
            ИПС-500-220/110В-4А-D (AC(DC)/DC)

    Источник питания стабилизированный с однофазным входным напряжением переменного тока и выходным напряжением 110В, с возможностью настенного крепления или установкой на DIN-рейку.

    17 936,00 р.
