      Главная  » Каталог оборудования » Инверторы » Инверторы "ФОРПОСТ" »  Однофазные статические (симисторные) байпасы

    ФОРПОСТ Однофазные статические (симисторные) байпасы


    Показать цены


    ФОРПОСТ Однофазные статические (симисторные) байпасы

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

    файл в формате pdf Документация скачать


    Однофазные статические (симисторные) байпасы, 19", 2U и 3U совместно с инверторной системой предназначены для бесперебойного электропитания различной электронной аппаратуры и средств связи переменным напряжением 220В, 50Гц с потребляемой мощностью 6000ВА (6000Вт), 10000ВА (10000Вт), 15000ВА (15000Вт), 20000ВА (20000Вт) и 45000ВА (45000Вт)

    При наличии напряжения сети переменного тока и напряжения на выходе инверторов байпас позволяет питать нагрузку как от сети ~220В, 50 Гц, так и от инверторной системы (в зависимости от выбранного приоритета). При питании от сети переменного тока и недопустимом снижении величины этого напряжения байпас за время, не более 20 мс, переключает питание нагрузки с сети на инверторы. При работе от инверторной системы в случае перегрузки или аварии инверторов байпас коммутирует питание нагрузки с инверторной системы на сеть переменного тока.


    Модельный ряд


    BP-24/220B-15000BA-2U

    Симисторный быстродействующий байпас для параллельного включения до 10 инверторов 1500ВА с входным напряжением 24В

    BP-48(60)/220B-15000BA-2U

    Симисторный быстродействующий байпас для параллельного включения до 6 инверторов 2500ВА с входным напряжением 48(60)В

    BP-48(60)/220B-20000BA-3U

    Симисторный быстродействующий байпас для параллельного включения до 8 инверторов 2500ВА с входным напряжением 48(60)В

    BP-48(60)/220B-45000BA-3U

    Симисторный быстродействующий байпас для параллельного включения до 18 инверторов 2500 ВА с входным напряжением 48(60)В

    BP-110/220B-15000BA-2U

    Симисторный быстродействующий байпас для параллельного включения до 10 инверторов 1500ВА с входным напряжением 110В или 5 инверторов 3000ВА.

    BP-110/220B-20000BA-3U

    Симисторный быстродействующий байпас для параллельного включения до 6 инверторов 3000ВА с входным напряжением 110В

    BP-110/220B-45000BA-3U

    Симисторный быстродействующий байпас для параллельного включения до 15 инверторов 3000 ВА с входным напряжением 110В

    BP-220/220B-15000BA-2U

    Симисторный быстродействующий байпас для параллельного включения до 10 инверторов 1500ВА с входным напряжением 220В или 5 инверторов 3000ВА.

    BP-220/220B-20000BA-3U

    Симисторный быстродействующий байпас для параллельного включения до 6 инверторов 3000ВА с входным напряжением 220В

    BP-220/220B-45000BA-3U

    Симисторный быстродействующий байпас для параллельного включения до 15 инверторов 3000 ВА с входным напряжением 220В

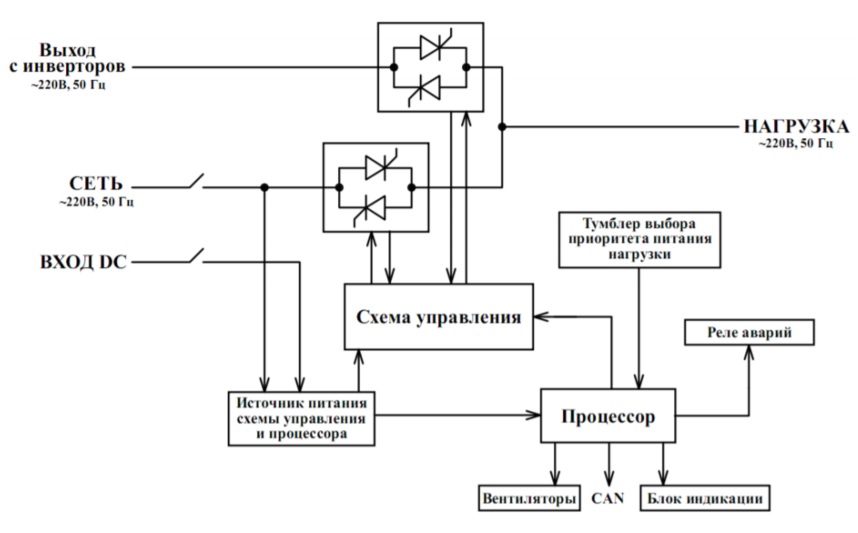

    Принцип работы



    На тиристорные модули байпаса подаются соответственно сетевое переменное напряжение 220В, 50 Гц и выходное переменное напряжение с инверторной системы. Байпас измеряет действующее значение входного напряжения и сравнивает его с заданным рабочим диапазоном (для сетевого напряжения рабочий диапазон изменения 220±33В, а для инверторной системы 220±10В). При исчезновении входного сетевого напряжения (либо выходного напряжения инверторной системы) байпас за время, не более 20 мс, коммутирует питание нагрузки с сети на инверторы (либо с инверторов на сеть). Если измеренное за 10 мс действующее значение входного напряжения байпаса оказывается вне допустимого рабочего диапазона, то байпас за время от 1 до 10 мс (не более полупериода сетевого напряжения) коммутирует на нагрузку резервный источник питания

    Источник питания схемы управления и процессора, формирующий стабилизированные напряжения питания активных элементов и обеспечивающий гальваническую развязку, питается от источника переменного сетевого напряжения 220В, 50 Гц, а в случае его исчезновения от источника постоянного напряжения, который питает инверторную систему в аварийном режиме работы.

    Схема управления и процессор байпаса обеспечивают: контроль и управление тиристорными модулями; мониторинг и связь посредством протокола CAN с инверторами или устройствами контроля и управления (УКУ, например УКУ источника бесперебойного электропитания ИБЭП); 8 синхронизацию инверторной системы с сетью переменного тока; управление выходным напряжением инверторов для поддержания на нагрузке ~220В, 50Гц; управление тиристорными модулями для питания нагрузки переменным напряжением с приоритетом от сети либо от инверторной системы в нормальном режиме работы (посредством тумблера выбора приоритета питания нагрузки) и коммутацию выходного напряжения при аварии сети либо инверторной системы; управление светодиодами индикации; формирование сигналов контроля и аварий;



    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    Однофазные статические (симисторные) байпасы

    НаименованиеОписание Цена с НДС
            ВP-24/220В-10000ВA-2U

    Тиристорный быстродействующий байпас для параллельного включения до 6 инверторов 1500ВА с входным напряжением 24В

    52 800,00 р.
            ВP-24/220В-20000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 12 инверторов 1500ВА с входным напряжением 24В

    62 400,00 р.
            ВP-48(60)/220В-10000ВA-2U

    Тиристорный быстродействующий байпас для параллельного включения до 3 инверторов 3000ВА или 4 инверторов 2500ВА с входным напряжением 48(60)В

    52 800,00 р.
            ВP-48(60)/220В-10000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 3 инверторов 3000ВА или 4 инверторов 2500ВА с входным напряжением 48(60)В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    55 200,00 р.
            ВP-48(60)/220В-20000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 6 инверторов 3000ВА или 8 инверторов 2500ВА с входным напряжением 48(60)В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    62 400,00 р.
            ВP-48(60)/220В-45000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 15 инверторов 3000ВА или 18 инверторов 2500ВА с входным напряжением 48(60)В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    99 600,00 р.
            ВP-110/220В-10000ВA-2U

    Тиристорный быстродействующий байпас для параллельного включения до 3 инверторов 3000ВА или 4 инверторов 2500ВА с входным напряжением 110В

    52 800,00 р.
            ВP-110/220В-10000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 3 инверторов 3000ВА или 4 инверторов 2500ВА с входным напряжением 110В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    55 200,00 р.
            ВP-110/220В-20000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 6 инверторов 3000ВА или 8 инверторов 2500ВА с входным напряжением 110В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    62 400,00 р.
            ВP-110/220В-45000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 15 инверторов 3000ВА или 18 инверторов 2500ВА с входным напряжением 110В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    99 600,00 р.
            ВP-220/220В-10000ВA-2U

    Тиристорный быстродействующий байпас для параллельного включения до 3 инверторов 3000ВА или 4 инверторов 2500ВА с входным напряжением 220В

    52 800,00 р.
            ВP-220/220В-10000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 3 инверторов 3000ВА или 4 инверторов 2500ВА с входным напряжением 220В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    55 200,00 р.
            ВP-220/220В-20000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 6 инверторов 3000ВА или 8 инверторов 2500ВА с входным напряжением 220В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    62 400,00 р.
            ВP-220/220В-45000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 15 инверторов 3000ВА или 18 инверторов 2500ВА с входным напряжением 220В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    99 600,00 р.

    ВP-24/220В-20000ВA-3U

    НаименованиеОписание Цена с НДС
            ВP-24/220В-20000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 12 инверторов 1500ВА с входным напряжением 24В

    62 400,00 р.

    ВP-48(60)/220В-10000ВA-3U

    НаименованиеОписание Цена с НДС
            ВP-48(60)/220В-10000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 3 инверторов 3000ВА или 4 инверторов 2500ВА с входным напряжением 48(60)В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    55 200,00 р.

    BP-48(60)/220B-20000BA-3U

    НаименованиеОписание Цена с НДС
            ВP-48(60)/220В-20000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 6 инверторов 3000ВА или 8 инверторов 2500ВА с входным напряжением 48(60)В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    62 400,00 р.

    BP-48(60)/220B-45000BA-3U

    НаименованиеОписание Цена с НДС
            ВP-48(60)/220В-45000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 15 инверторов 3000ВА или 18 инверторов 2500ВА с входным напряжением 48(60)В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    99 600,00 р.

    ВP-110/220В-10000ВA-3U

    НаименованиеОписание Цена с НДС
            ВP-110/220В-10000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 3 инверторов 3000ВА или 4 инверторов 2500ВА с входным напряжением 110В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    55 200,00 р.

    BP-110/220B-20000BA-3U

    НаименованиеОписание Цена с НДС
            ВP-110/220В-20000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 6 инверторов 3000ВА или 8 инверторов 2500ВА с входным напряжением 110В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    62 400,00 р.

    BP-110/220B-45000BA-3U

    НаименованиеОписание Цена с НДС
            ВP-110/220В-45000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 15 инверторов 3000ВА или 18 инверторов 2500ВА с входным напряжением 110В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    99 600,00 р.

    ВP-220/220В-10000ВA-3U

    НаименованиеОписание Цена с НДС
            ВP-220/220В-10000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 3 инверторов 3000ВА или 4 инверторов 2500ВА с входным напряжением 220В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    55 200,00 р.

    BP-220/220B-20000BA-3U

    НаименованиеОписание Цена с НДС
            ВP-220/220В-20000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 6 инверторов 3000ВА или 8 инверторов 2500ВА с входным напряжением 220В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    62 400,00 р.

    BP-220/220B-45000BA-3U

    НаименованиеОписание Цена с НДС
            ВP-220/220В-45000ВA-3U

    Тиристорный быстродействующий байпас для параллельного включения до 15 инверторов 3000ВА или 18 инверторов 2500ВА с входным напряжением 220В. Предусмотрено место под установку устройства контроля и мониторинга УКУ-207.14-LAN

    99 600,00 р.
