      Главная  » Каталог оборудования » Инверторы » Инверторы "Штиль" »  Инвертор "Штиль" PS24/700С

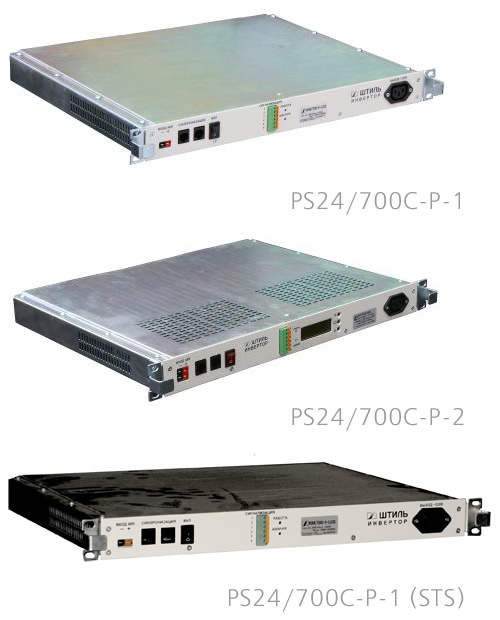

    Инверторы "Штиль" PS24/700C-P-1, PS24/700C-P-2, PS24/700C-P-1 (STS)


    Показать цены


    Инверторы

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс



    Описание

    Инвертор "Штиль" для систем связи PS24/700С обеспечит высококачественной электроэнергией напряжением 220В переменного тока ваше оборудование связи, промышленные приборы и устройства с суммарной электрической мощностью от 800ВА/650Вт до 1700ВА/1300Вт на объектах, где имеются источники электроэнергии напряжением 24В постоянного тока. Инвертор PS24/700С выполнен в виде 19" модуля высотой 1U для установки в 19" стойку/шкаф.

    Инвертор PS24/700С представляет собой импульсный преобразователь (ШИМ, 60 кГц) постоянного тока напряжением 24В в переменный ток со стабилизированным напряжением 220 В синусоидальной формы частотой 50 Гц. Для ограничения пульсаций потребляемого тока инверторы "Штиль" для систем связи имеют высокоэффективный входной фильтр и специальный алгоритм схемы управления ШИМ.


    Наличие байпаса

  • Инвертор PS24/700C-P-1 (STS) имеет встроенный автоматический байпас.
  • Инверторы PS24/700C-P-1 и PS24/700C-P-2 1U имеют внешний автоматический байпас (опция; при использовании внешнего байпаса со встроенным контроллером и модулем TCP/IP имеется возможность дистанционного мониторинга инвертора по сети Ethernet).

  • Назначение

    Инверторы "Штиль" для систем связи PS24/700C-P-1 и PS110/700C-P-2 предназначены как для работы автономно, так и для параллельной работы (до 6 приборов) для увеличения мощности или повышения надежности (схема с резервированием N+1).

    Инвертор PS24/700C-P-1 (STS) предназначен для автономной работы, режим работы нагрузки настраивается на производстве и оговаривается при заказе (первый вариант - постоянная работа нагрузки от инвертора, автоматическое переключение нагрузки на работу от сети переменного тока напряжением 220 В через байпас при перегрузке или сбое инвертора, второй вариант - постоянная работа нагрузки от сети переменного тока напряжением 220 В через байпас, автоматическое переключение нагрузки на работу от инвертора при пропадании напряжения в сети).

    Все инверторы серии PS24/700С могут использоваться в качестве компонента системы бесперебойного питания.



    Особенности
    • встроенный входной и выходной фильтр высокочастотных помех;
    • гальваническая развязка входных и выходных цепей - 1500 В;
    • электронная защита от перегрузок и короткого замыкания;
    • синусоидальная форма выходного напряжения;
    • стабилизированное выходное напряжение;
    • высокая перегрузочная способность;
    • принудительное охлаждение;
    • 19" корпус высотой 1U;
    • с инвертором поставляется комплект кабелей.



    Технические характеристики

    Параметр

    PS24/700C-P-1

    PS24/700C-P-2

    PS24/700C-P-1 (STS)

    Максимальная мощность нагрузки, кВА/кВт

    0,85/0,65

    1,7/1,3

    0.8/0,65

    Допустимая перегрузка

    70% - 5 с, 10% - 30 с, 5% - длительно

    100% - 5 с, 20% - 30 с, 5% - длительно

    Номинальное входное напряжение, В

    24

    Диапазон входного напряжения, В

    20,4-28

    Действующее значение пульсаций, создаваемых инвертором в цепи постоянного тока, мВ

    <=50 (в диапазоне частот 25 Гц...150 кГц)

    Номинальное выходное напряжение, В

    220

    Стабилизация выходного напряжения, %

    ±3

    -

    Номинальная выходная частота, Гц

    50

    Стабилизация выходной частоты, %

    ±0,2

    ±1

    Максимальный входной ток, А

    37,5

    75

    36

    Коэффициент мощности

    0-1

    -

    Коэффициент нелинейных искажений, %

    <=2

    <=4

    Допустимый коэффициент амплитуды кривой переменного тока нагрузки (пик-фактор)

    <=3:1

    -

    КПД, %

    85

    Наработка на отказ (MTBF), ч

    200 000

    -

    Вид охлаждения

    принудительное

    Диапазон температуры окружающей среды, °С

    +5...+40

    Диапазон температуры окружающей среды при транспортировке и хранении, °С

    -50…+85

    Относительная влажность воздуха, %

    0...80 (без конденсата)

    0...90 (без конденсата

    Степень защиты

    IP30 по ГОСТ 14254

    Устойчивость к механическим воздействиям

    Механический удар многократного действия в вертикальной плоскости при штатном расположении инвертора с пиковым ударным ускорением 15 g при длительности действия ударного ускорения 5...10 мс

    Устойчивость к синусоидальной вибрации

    <=19,6 м/с² (2 g) на частоте 25 Гц

    -

    Масса, кг

    5

    6,7

    7

    Масса в упаковке, кг

    6

    7,5

    -

    Высота

    1U

    Габаритные размеры (ШхВхГ), мм

    483 х 44 х 400

    483 х 44 х 363

    Габаритные размеры в упаковке (ШхВхГ), мм

    565 х 65 х 530

    -

    Гарантийный срок, мес

    24





    Цены и конфигурации

    Цены на оборудование уточняйте у наших менеджеров по телефону (495) 120-24-28.
