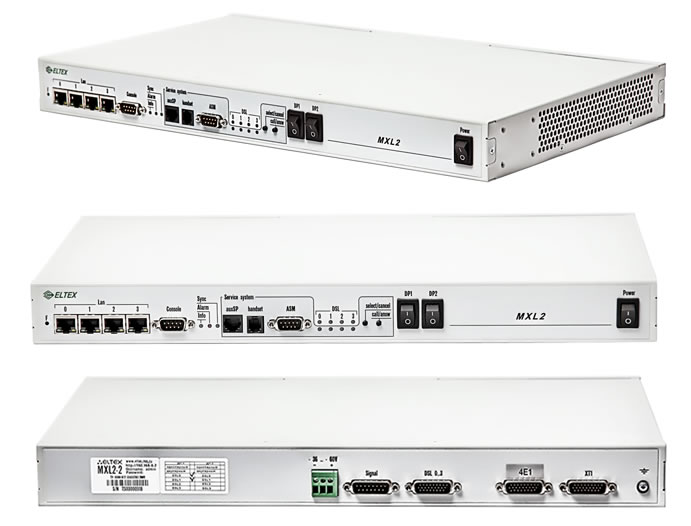

SHDSL-модемы MXL-1/2/4, MXL2-1/2/4 предназначены для передачи цифровых потоков Е1 совместно с данными Ethernet на большие расстояния по SHDSL-линии.

Функциональные возможности

- 1/2/4 интерфейса G.SHDSL, с поддержкой технологии SHDSL/SHDSL.bis (до 11,4 Мbps по одной паре);
- возможность работы в N-парном режиме (для модемов MXL-2/4, MXL2-2/4);
- 4/8 интерфейсов Е1/ИКМ-15 с возможностью кросс-коммутации;
- 4/8 интерфейсов абонентских линий;
- 4 порта 10BaseT/100BaseTX;
- организация аналоговой и цифровой служебной связи;
- коммутатор второго уровня;
- поддержка VLAN 802.1q;
- поддержка firewall и NAT;
- встроенный сервер DHCP;
- связывание сетевых интерфейсов (bonding);
- подсистема дистанционного питания:

• выходное напряжение дистанционного питания + 300 В;
• максимальный ток дистанционного питания 60 мА для однопарной системы, 100 мА для двухпарной;
• контроль тока утечки;
• возможность переполюсовки для нахождения участка неисправности;
• защита линейного интерфейса по току и напряжению;

Достоинства
- модем МХL может выступать в роли транспорта для передачи цифровых потоков и абонентских линий, так и в роли медиа-конвертора для передачи кадров Ethernet в современных сетях NGN;
- дистанционное питание до 6-ти регенераторов с одной стороны;
- напряжение дистанционного питания +- 300 В;
- устройства работают под управлением операционной системы Linux;
- определение места обрыва линии с точностью до регенерационного участка;
- цифровая служебная связь;
- возможность организации VLAN;
- поддержка функции маршрутизации уровня 2 при передаче данных Ethernet по линиям DSL/E1;
- дополнительные функции оборудования (маршрутизация, DHCP сервер и прочее);
единая система мониторинга.

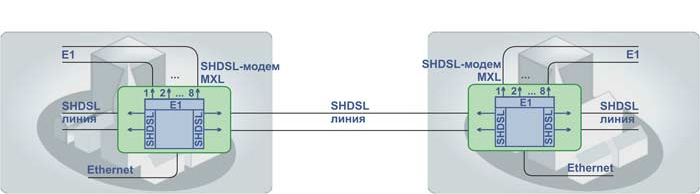

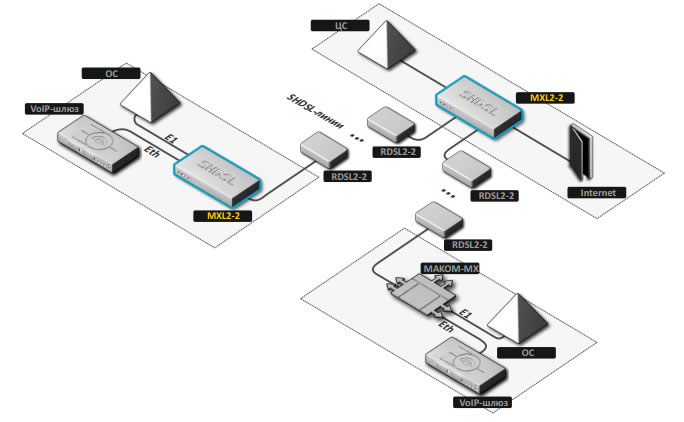

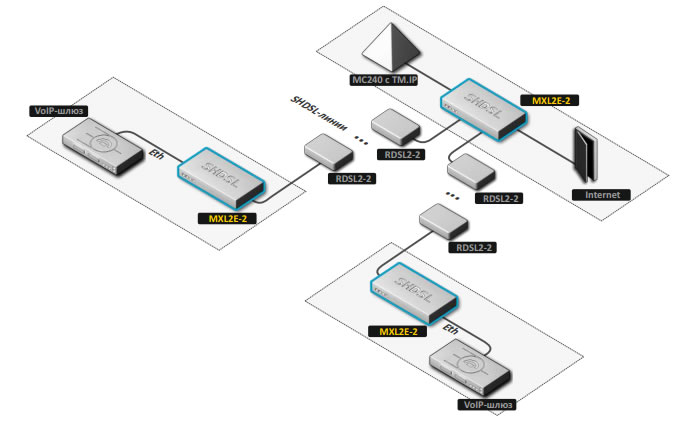

Вариант схемы применения SHDSL-модема MXL

При создании цифровой системы передачи семейства MXL были учтены все требования, предъявляемые к устройствам подобного класса:

1. Подсистема ДП

Для оптимальной реализации конкретной системы связи система ДП в MXL сделана модульной, что дополнительно повышает ремонтопригодность. Возможна установка одного или двух субмодулей ДП. Каждый субмодуль обслуживает одно направление и работает по одно- или двухпарной схеме. Встроенная функция переполюсовки позволяет легко определить последний рабочий участок тракта передачи.

2. Аналоговая служебная связь

Применяется для общения с персоналом, ведущим работы на тракте с ближайшего рабочего регенерационного пункта в случае нарушения работы цифровой системы передачи. Система аналоговой служебной связи состоит из двух частей - трансформаторной развязки с линией в модеме и автономного блока аналоговой связи (АСМ) с усилителем и микрофоном у оператора, подключаемого к специальному разъему оборудования. Функционал опционален.

3. Цифровая служебная связь

Для оперативного общения обслуживающего персонала на разных концах тракта без прерывания связи в состав оборудования был включен функциональный узел цифровой служебной связи ЦСС. Доступ к ЦСС и выбор тракта передачи легко осуществляется с передней панели оборудования, разговор может вестись с помощью микротелефонной гарнитуры или через громкоговорящую связь. Для работы используется один из разговорных каналов потока.

4. Телеметрия

Для контроля состояния объекта и выдачи аварийной информации на вышестоящий объект в оборудование заложены 2 датчика телеметрии, а для управления устройствами на объекте - 2 реле с «сухими» контактами.

5. Удаленный мониторинг и управление

Вся настройка удаленного и местного полукомплекта может осуществляться через Web-интерфейс, telnet или консоль. Также дистанционно можно организовать локальный или удаленный loopback.

Конструкция
Размеры: 485x270x40
