SHDSL модемы и мультиплексоры серий Angtel-МТ/МЕ

	Заказать оборудование	Посмотреть цены	Задать вопрос специалисту	Способы оплаты Безналичный рассчет Способы доставки Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

SHDSL модемы и мультиплексоры серий Angtel-МТ и Angtel-МЕ предназначены для работы по симметричному медному кабелю на скоростях до 11,4 Мбит/с и более. Благодаря многоуровневому линейному кодированию ТС-РАМ обеспечивается сочетание высокой скорости передачи с большим рабочим расстоянием.
SHDSL модемы и мультиплексоры Angtel-МТ и Angtel-МЕ могут использоваться как на абонентских, так и на соединительных линиях,  позволяют объединить различные виды трафика и организовать мультисервисные сети. Модемы являются идеальным средством для решения проблем как «первой», так и «последней» мили.

Преимущества SHDSL модемов и мультиплексоров Angtel-МТ/МЕ в сравнении с ADSL(VDSL) системами:
- более высокая скорость в большинстве случаев применения (кроме подключений на небольших расстояниях);
- одинаковая скорость приема и передачи;
- высокая электромагнитная совместимость с другими системами благодаря оптимальным спектральным характеристикам, возможность полного заполнения кабеля;
- возможность работы с регенераторами и обеспечения тем самым нужной скорости передачи на протяженных и сложных физических линиях;
- возможность дистанционного питания терминальных модемов и регенераторов и как следствие – высокая эксплуатационная надежность и полное дистанционное управление;
- возможность использования регенератора в качестве SHDSL-разветвителя;
- управление качеством обслуживания, возможность организации мультимедийного трафика;
- наличие программно-аппаратных средств удаленного конфигурирования и управления, WEB, SNMP-мониторинг;
- местное или дистанционное питание (ДП) настольного терминального модема и/или регенератора по выбору пользователя. Сравнительно невысокое напряжение ДП. Возможность изменения напряжения ДП. Возможность выработки ДП с помощью регенератора;
- надежная защита от внешних мешающих воздействий по всем интерфейсам, включая линейные и сетевые.

Дополнительные возможности по обеспечению качественной устойчивой связи:
-        выбор линейной скорости передачи;
-        выбор линейного кода;
-        выбор мощности линейного сигнала.

Модемы обеспечивают большое рабочее расстояние благодаря многоуровневому линейному кодированию ТС-РАМ и декодеру Витерби, обеспечивающим предельно узкий спектр сигнала и возможность работы при большом затухании.

Модели и поддерживаемые интерфейсы SHDSL модемов Angtel-MT/ME

Примечания.
1.       Модемы серии МТ комплектуются 1-2 портами Ethernet.
2.       Модемы серий МЕ и МТ могут дополнительно комплектоваться соответственно двумя портами FXO и FXS.

Технические характеристики:

Характеристики передачи
- линейный интерфейс G.SHDSL согласно ITU-T G.991.2
- линейное кодирование ТС-РАМ-8,-16,-32,-64,-128 – по выбору пользователя
- мощность линейного сигнала: номинально 13,5 дБм с возможностью изменения
- согласование 135 Ом
- скорость передачи по одной паре, дуплекс до 11392 кбит/с (от 2 до 178 В-каналов) и более при «апгрейде ПО»
- максимальное затухание сигнала в линии 54 дБ для кода TC-PAM-16 на частоте, равной половине ширины спектра
- встроенные средства измерения параметров линейного сигнала и определения параметров качества связи

Интерфейсы

Интерфейс первичного потока Е1 согласно ITU-T G.703/G.704
- номинальная скорость передачи, линейный код        2048 кбит/с, AMI/HDB3
- согласование : симметричная линия, 120 Ом
- тип стыка: сонаправленный / противонаправленный
- затухание по соединительной линии на частоте 1024 кГц:
- в режиме «короткая линия»   не менее 10 дБ,
- в режиме «длинная линия»               не менее 40 дБ.
- джиттер и вандер: в соответствии с ITU-T G.823
- количество интерфейсов: 1, 2 или 4 - в зависимости от модели
- варианты структуры канала:
- прозрачный канал,
- цикловая структура с синхронизацией по КИ0,
- цикловая структура с синхронизацией по КИ0, сверхцикловая структура в КИ16,
- цикловая и сверхцикловая структуры по КИ0, контроль CRC-4,
- цикловая и сверхцикловая структуры по КИ0, контроль CRC-4, сверхцикловая структура в КИ16.

Интерфейс Ethernet 10Base-T/100Base-TХсогласно IEEE 802.3
- характеристики физического уровня:
- автоматическое определение скорости передачи и дуплексного режима,
- автоматическое определение и коррекция полярности,
- автоматическое детектирование входов/выходов, автоматическая перекоммутация,
- количество портов RJ45 - 1 или 2 в зависимости от модели.
- функции моста и коммутатора согласно IEEE 802.1D
- поддержка Функций VLAN согласно IEEE 802.1Q, управление качеством обслуживания:
- образование, распознавание и передача идентификационных признаков подсетей (VLAN-меток),
- разделение подсетей, фильтрация трафика,
- приоритезация трафика, управление пропускной способностью канала передачи данных,.
- передача Ethernet поверх Е1 путем преобразования Ethernet-HDLC.

Другие характеристики

Стоечные модели ряда Angtel-ME
- конструкция: платы Евромеханика формата 6U 5HP
- каркасы и кожухи для размещения плат: на 1, 2, 4 и 16 единиц аппаратуры
- электропитание:  батарейное, от 38,4 В до 72 В
- выработка ДП для терминальных модемов и регенераторов +/- 98 В номинально
- возможность выбора напряжения ДП +/- 20% от номинального значения
- возможность питания цепочки регенераторов с двух сторон: до 3 штук с каждой
- местное конфигурирование и управление: с передней панели или от компьютера через  порт RS-232

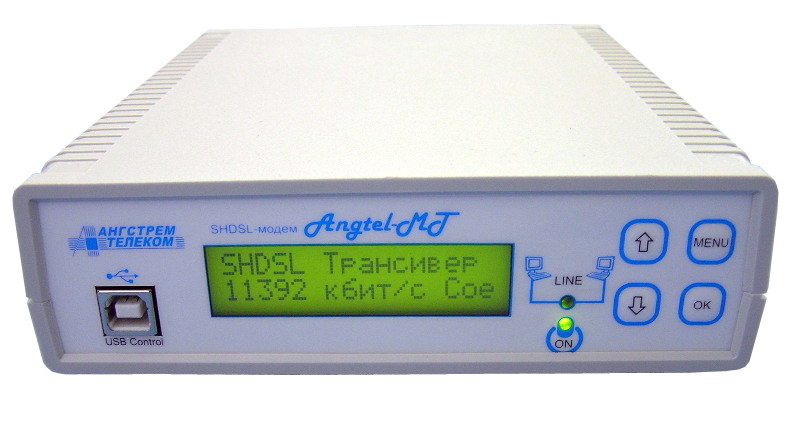

Настольные модели ряда Angtel-MТ
- габариты: 155х180х50
- питание: местное или дистанционное 48-240 В
- органы местного конфигурирования, управления и отображения:
- клавиатура на передней панели, LCD-дисплей, светодиоды,
- USB-порт для подключения компьютера.

Регенераторы
- конструкция: пыле-влагозащищенный пластиковый корпус IP65 с габаритами 190х190х55
- питание:  местное 48/60 В или дистанционное от модема серии Angtel-ME
- возможность выработки при местном питании напряжения ДП для терминального модема.
