► Назначение ЩРЗ-22К

Щит распределительный ЩРЗ-22К предназначен для защиты и коммутации (устройств) переменного тока электропитания средств связи и для распределения электроэнергии постоянного тока по потребителям аппаратуры связи.

Щит ЩРЗ-22К выполняется на напряжение постоянного тока до 60В включительно с максимальным током 120А и с местной световой и дистанционной сигнализацией об аварийном отключении автоматического выключателя любой из нагрузок. Коммутация потребителей осуществляется автоматическими выключателями по отрицательному полюсу.

Гарантийный срок хранения - 6 месяцев с момента изготовления.

Гарантийный срок эксплуатации - 36 месяцев с момента продажи.

Срок службы ЩРЗ-22К - не менее 22 лет.

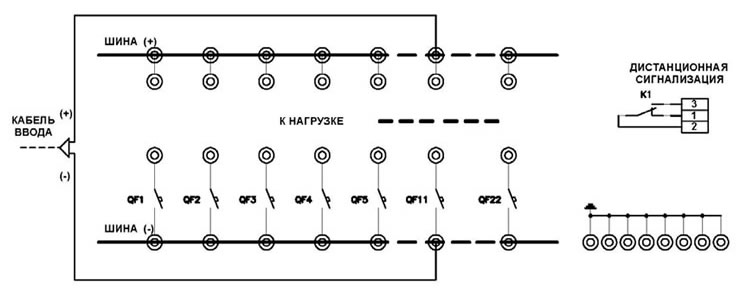

► Схема подключения ЩРЗ-22К

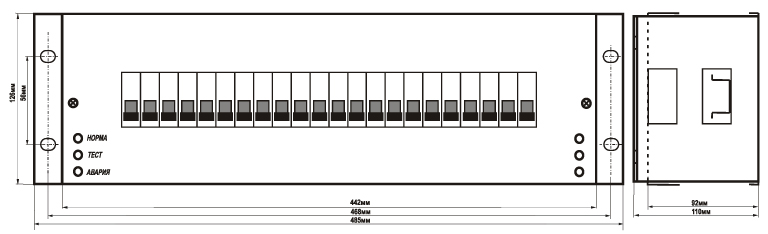

► Габаритный чертеж ЩРЗ-22К

Габариты щита предполагают установку в 19" стойку с размером ячейки 3U.

► Основные технические характеристики

Максимальное напряжение постоянного тока	60В
Максимальный ток нагрузки	120А
Максимальное количество нагрузок	22
Номинальный ток автоматических выключателей	6...63А
Сопротивление изоляции	более 10МОм

► Климитические условия эксплуатации

Температура окружающей среды	+(5 -40)0C
Атмосферное давление	до 60 Кпа
Относительная влажность при t=300	95%
Предельная температура при хранении и транспортировке	-500

► Масса и габариты

Габаритные размеры (ШхВхГ)	468х128х110 мм
Масса	5 кг
