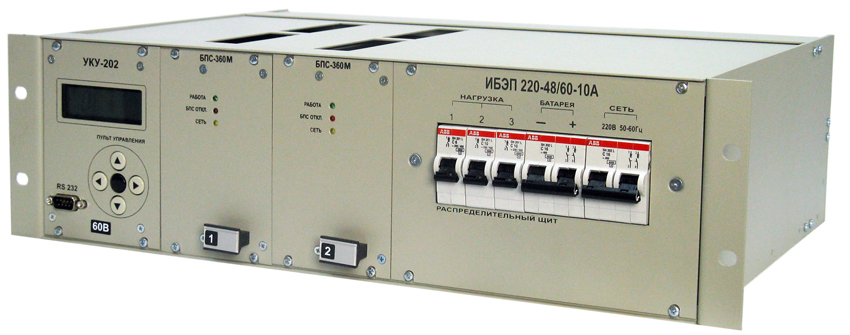

Источники бесперебойного питания ИБЭП-220/48(60)В-10А

дополнительная информация

ОБЩАЯ ИНФОРМАЦИЯ

ИБЭП 220/48 (60В)-10А ФОРПОСТ предназначены для преобразования переменного напряжения ~220В в постоянное напряжение 60 или 48В, бесперебойного питания телекоммуникационного оборудования, содержания и заряда АКБ.

Источник бесперебойного питания ИБЭП 220/48(60)В-10А обеспечивает широкую гамму защит:

• преобразователей напряжения (от недопустимого отклонения напряжения сети, от токовых перегрузок преобразователя, от недопустимого отклонения напряжения на выходе);
• нагрузки (от недопустимого отклонения напряжения на выходе ИБЭП, от исчезновения напряжения сети, контроль исправности предохранителей нагрузки);
• аккумуляторной батареи (от неправильной полярности подключения АКБ, от разряда ниже минимально допустимого значения напряжения, от превышения допустимого напряжения заряда, ограничение тока заряда);
• сети 220В (от перегрузок по току при аварии в ИБЭП).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификации ИБЭП 220/48 (60В)-10А

ТИП ИБЭП Выходное напряжение Uном, В Выходной ток, А Макс. выходная мощность, Вт Тип преобразов. (БПС) Кол-во БПС Габариты Масса ИБЭП-220/48В-5А 48 0-5А 300 БПС-300М 220/48-5А 1 400х480х130 не более 10 ИБЭП-220/60В-5А 60 0-5А 300 БПС-300М 220/60-5А 1 400х480х130 не более 10 ИБЭП-220/48В-10А 48 0-10А 600 БПС-300М 220/48-5А 2 400х480х130 не более 12 ИБЭП-220/60В-10А 60 0-10А 600 БПС-300М 220/60-5А 2 400х480х130 не более 12

Выбор выходного напряжения, 48В и 60В, осуществляется с помощью установки или снятия перемычки на плате управления.

ИБЭП 220/48 (60)В-10А предназначен для работы в комплекте с аккумуляторными батареями (АКБ), состоящей из 4(5) кислотных аккумуляторов емкостью до 50 А/ч. Купить аккумуляторную батарею >>>

Состав ИБЭП

корпус, два преобразователя напряжения стабилизированные «БПС», устройство управления и контроля «УКУ» с контроллером, узел коммутации.

Основные технические характеристики преобразователей напряжения стабилизированных (БПС) в составе ИБЭП 220/48(60)В-10А:

Параметры	БПС-220В/48В	БПС-220В/60В
Номинальное выходное напряжение Uном, , В*	48	60
Диапазон регулирования выходного напряжения, В	40...60	52,5...72,5
Максимальный выходной ток, А	5	5

Резервирование ИБЭП

ИБЭП обеспечивает подключение двух БПС (с маркировкой на лицевой панели – «1» и «2»), при этом второй БПС находится в горячем резерве. При отказе рабочего БПС УКУ отключает его и включает второй. УКУ также включает второй БПС при превышении током потребления ИБЭП запрограммированного в «Установках» значения Imax. При отсутствии УКУ оба источника включены и работают параллельно на нагрузку. При этом выходное напряжение БПС составляет 48В для БПС-300М 220/48 и 60В для БПС-300М 220/60.

Управление ИБЭП

Управление осуществляется местно с лицевой панели, или программно по интерфейсам телеметрии и телеуправления RS-232 или LAN (CAN).

Более подробные характеристики ИБЭП-220/48 (60)В-10А изложены в разделе страницы «Дополнительная информация».

Гарантийный срок:

3 года с момента продажи.

Cертификат:

РОСС.RU.AE88.1100009 по 09.06.2012г.

Источники питания ФОРПОСТ были награждены Дипломом Минсвязи РФ на выставке "Связь-Экспокомм-2011"
