    Источник питания ФОРПОСТ ИБЭП 220/48В-12А-2/2(360)-IP55-LAN с дополнительным выходом 24В 24А


    Показать цены


    Источник питания ФОРПОСТ ИБЭП 220/48В-12А-2/2(360)-IP55-LAN с дополнительным выходом 24В 24А

    Способы оплаты
    Безналичный рассчет

    Способы доставки
    Деловые Линии, ПЭК, DHL, Пони-Экспресс, Карго-Экспресс

    файл в формате pdf Документация скачать


    ОПИСАНИЕ

    Назначение

    Источник бесперебойного электропитания ИБЭП 220/48В-12А-2/2(360)-IP55-LAN предназначен для преобразования переменного напряжения ~220В, 50Гц в постоянное напряжение 48В и бесперебойного питания телекоммуникационного оборудования с содержанием и подзарядом аккумуляторной батареи (АКБ). Источник бесперебойного питания 48В 12А имеет дополнительый выход 24В 24А.

    Состав ИБЭП

    ИБЭП 220/48В-12А-2/2(360)-IP55-LAN включает в себя два блока питания стабилизированных (БПС), кросс-плату, устройство контроля и управления (УКУ) с контроллером, узел коммутации.

    ИБЭП обеспечивает подключение двух БПС, при этом второй БПС включается при превышении током потребления ИБЭП запрограммированного оператором максимального значения Imax.

    При меньшей нагрузке второй БПС находится в горячем резерве. При отказе рабочего БПС УКУ отключает его и включает второй.

    При отсутствии УКУ оба БПС включены и работают параллельно на нагрузку с заданным оператором значением выходного напряжения.

    На передней панели ИБЭП расположены:
    • двухполюсный автоматический выключатель «фаза-нуль» для коммутации питающей сети ~220В;
    • 3 автоматических выключателя для подключения нагрузок;
    • двухполюсный автоматический выключатель для коммутации цепи аккумуляторной батареи;
    • графический ЖКИ дисплей для вывода информации состояния и управления;
    • 5 навигационных кнопок для управления УКУ;
    • разъем контроллера RS-232 для программирования, а также разъем контроллера LAN, обеспечивающего функции удаленного мониторинга и управления.

    Все параметры состояния ИБЭП отображаются на ЖКИ (дисплее) микропроцессорного устройства.

    На передней панели каждого из БПС ИБЭП расположены светодиодные индикаторы:

    • желтый «СЕТЬ» (индицирует наличие сети 220В, 50Гц),
    • красный «БПС ОТКЛ.» (индицирует отключенное состояние БПС),
    • зеленый «РАБОТА» (индицирует включенное состояние БПС и наличие напряжения на его выходе).

    Работа БПС

    Каждый БПС обеспечивает:

    • постоянную работу при естественном охлаждении (без вентиляторов);
    • работу в режимах стабилизации напряжения или токоограничения;
    • световую индикацию наличия сетевого напряжения, наличия выходного напряжения или отключенного состояния БПС;
    • автоматическую регулировку величины выходного напряжения для поддержания напряжения АКБ в соответствии с температурой окружающей среды или для ограничения тока заряда АКБ установленным оператором значением.

    Работа УКУ

    УКУ обеспечивает цифровую индикацию параметров питающей сети, БПС и нагрузки; включение БПС на параллельную работу и выравнивание токов БПС, управление выходными напряжениями источников, управление зарядом АКБ, мониторинг состояний ИБЭП.

    Конструктивное исполнение

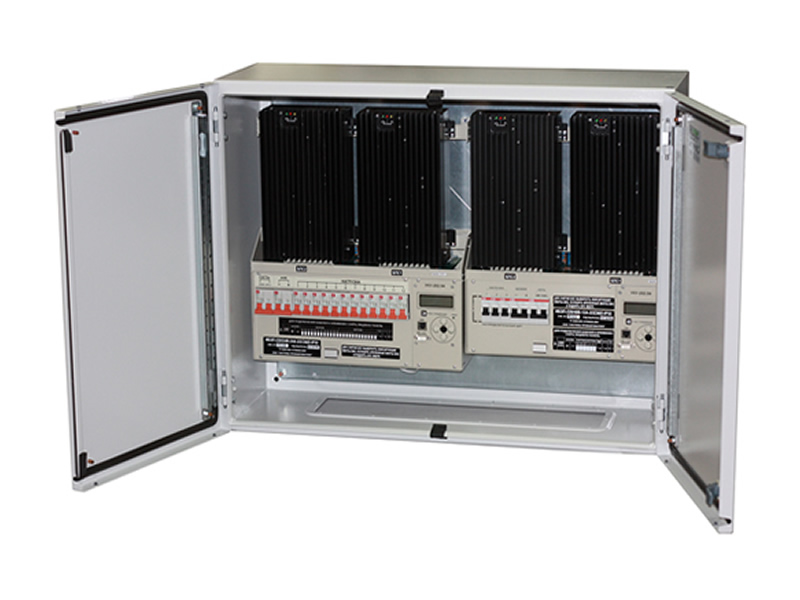

    ИБЭП 220/48В-12А-2/2(360)-IP55-LAN выполнен в шкафу настенного исполнения. Габариты шкафа (ШхГхВ) : 800х300х600 мм. Корпус и двери имеют порошковое покрытие цвета RAL 7032. В основании шкафа предусмотрены отверстия для подвода кабелей. Степень защиты IP65.



    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Параметры сети однофазного переменного тока


    Номинальные значения напряжения сети переменного тока и частоты 220В,50Гц
    Диапазон изменения напряжения и частоты переменного тока (187-253)В, (47,5-63)Гц
    Коэффициент нелинейных искажений, не более 15% Uсети ном.
    Кратковременные (длительностью не более 3 сек.) изменения напряжения сети относительно номинального значения 30%Uсети ном
    Импульсные перенапряжения относительно номинального значения длительностью не более 10мкс не более 1000В

    Параметры аккумуляторной батареи


    Тип кислотный
    Номинальное напряжение 48В (54,4В)
    Емкость от 10 до 50 А/ч
    Диапазон рабочих напряжений (40-70)В

    Эксплуатационные воздействующие факторы


    Климатические условия


    Температура окружающей среды +(5 - 40)0С
    Атмосферное давление, до 60 Кпа (450 мм.рт.ст.)
    Относительная влажность при температуре окружающей среды +30.С, не более до 95%
    температура окружающей среды при хранении и транспортировании -500С

    Механические воздействия (при отключенном ИБЭП)


    Вибрация в течение 30 мин.: частота/ускорение (20 – 25)Гц / 19,6 м/сек2 (2g)
    Транспортная тряска в течение 2 часов в каждом из трех направлений при ускорении длительностью (10 - 15)мс 147 м/сек 2 (15g)

    Основные параметры и выполняемые функции


    Выходные параметры БПС


    Номинальное значение выходного напряжения 54,4В
    Диапазон регулирования выходного напряжения 50В …60В
    Рабочий диапазон выходного тока 0 – 6А
    Нестабильность выходного напряжения ±1%Uном
    Пульсация выходного напряжения, эффективное значение:
    при широкополосном измерении, не более
    при селективном измерении (эффективное значение) в диапазоне частот:
    0-300 Гц
    300 Гц – 20 КГц
    300 Гц – 20 КГц
    250 мВ

    250 мВ
    50 мВ
    50 мВ

    Дополнительный выход 24В 24А


    Выходное напряжение БПС
    Номинальное значение выходного напряжения 24В (27,2В)
    Диапазон регулирования выходного напряжения 22В …30В
    Рабочий диапазон выходного тока (0 .12)А
    Нестабильность выходного напряжения ±1%Uном

    Ток ограничения БПС (защита от коротких замыканий и перегрузки).
    Номинальное значение тока ограничения 12А
    Диапазон регулирования тока ограничения (9 – 13) А
    Диапазон выходных напряжений, при которых обеспечивается ограничение тока (20 – 30) В
    Точность установки тока ограничения ±0,1А
    Суммарная нестабильность тока ограничения ±2% Iогр.
    Действующее значение переменной составляющей тока ограничения не более ±1% Iогр.

    Параметры аккумуляторной батареи
    Тип необслуживаемый герметизированный гелиевый
    Номинальное напряжение 24В (27,2В)
    Емкость 65 А/ч
    Диапазон рабочих напряжений (22-30)В

    Ток ограничения БПС (защита от коротких замыканий и перегрузки).

    Номинальное значение тока ограничения
    Диапазон регулирования тока ограничения (1 – 6) А
    Диапазон выходных напряжений, при которых обеспечивается ограничение тока (40 – 72) В
    Точность установки тока ограничения ±0,1А
    Суммарная нестабильность тока ограничения ±2% Iогр.
    Действующее значение переменной составляющей тока ограничения не более ±1% Iогр.

    Полный список технических характеристик Вы можете посмотреть в техническом описании ИБЭП 220/48В-12А-2/2(360)-IP55-LAN



    Цены и конфигурации

    * В случаях, когда цена на оборудование указана в USD и EUR, счёт на оплату выставляется в рублях по курсу ЦБ РФ и действителен 5 банковских дней.

    ИБЭП 220/48В-12А IP55 LAN

    НаименованиеОписание Цена с НДС
            ИБЭП 220/48В-12А-2/2(360)-IP55-LAN

    Источник бесперебойного электропитания ИБЭП 220/48В-12А-2/2(360)-IP55-LAN предназначен для преобразования переменного напряжения ~220В, 50Гц в постоянное напряжение 48В и бесперебойного питания телекоммуникационного оборудования с содержанием и подзарядом аккумуляторной батареи (АКБ). Источник бесперебойного питания 48В 12А имеет дополнительый выход 24В 24А.

    ПО ЗАПРОСУ
