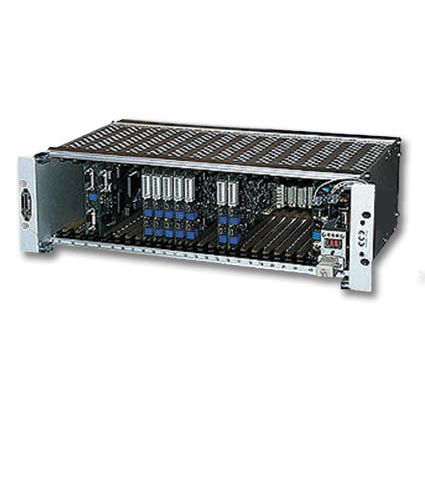

Назначение гибкого мультиплексора OГМ-30Е: Гибкий мультиплексор ОГМ-30Е применяется на сельских, городских, ведомственных, внутризоновых и магистральных сетях связи в качестве:
Функциональные возможности гибкого мультиплексора OГМ-30Е: Формирование первичных цифровых потоков Е1 со скоростью передачи 2 048кбит/с из:
Особенности гибкого мультиплексора OГМ-30Е:

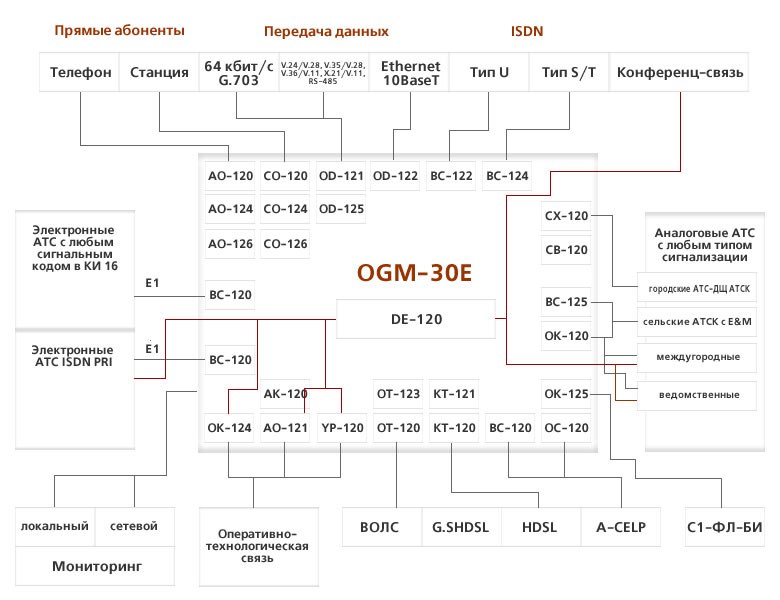

ОГМ-30Е в качестве мультиплексора ввода/вывода с конференц-связью (групповыми каналами) ОГМ-30Е обеспечивает организацию голосовой трехсторонней или более конференц-связи. Возможно установление до 20 трехсторонних конференц-связей. Суммирование сигналов производится цифровым способом, в результате эффект накопления шумов и перегрузка канала отсутствует. Состав гибкого мультиплексора OГМ-30Е:Базовый блок ОGМ-12 - для установки сменных плат и программного обеспечения. Блок комплектуется платами КМ-120, СН-120, УМ-120. Плата ВС-120 – два интерфейса Е1. Плата ВС-120-01 – один интерфейс Е1. Плата ВС-120-02 - два интерфейса Е1 с транзитным соединением в аварийном режиме. Плата ВС-122 - два интерфейса базового доступа типа Uk0 к сети ISDN с дистанционным питанием сетевого окончания NT. Плата ВС-122-01 - два интерфейса базового доступа типа Uk0 к сети ISDN без дистанционного питания. Плата ВС-124 - два интерфейса базового доступа типа S/T к сети ISDN с дистанционным питанием терминального оборудования. Плата ВС-124-01 - два интерфейса базового доступа типа S/T к сети ISDN без дистанционного питания. Плата ВС-125 - два интерфейса цифровых сигналов 1024 кбит/с аппаратуры ИКМ-15 (линейный код NRZ, NRZ+, HDB3, AMI). Плата ВС-125-01 - один интерфейс цифровых сигналов 1024 кбит/с аппаратуры ИКМ-15 (линейный код NRZ, NRZ+, HDB3, AMI). Плата ОС-120 - сжатие речи методом A-CELP по рек. G.729 МСЭ-Т. Выделение из аналогового сигнала одной или двух заданных частот (500, 600, 750, 1200, 1600, 2100, 2600 Гц) в 60 телефонных каналах методом цифровой обработки DSR. Выделение частот кода "2 из 6" в 60 телефонных каналах методом цифровой обработки DSR для конвертирования R1.5 в декадный код или R2 в R1.5 (или в декадный код). Фильтрация заданных частот в диапазоне от 300 до 3400 Гц одновременно в 60 телефонных каналах. Плата ОК-120 - два 2/4-проводных интерфейса телефонных каналов с сигнализацией Е&М тип V. Плата СХ-120 - два 3/4/7-проводных (провода "а", "b", "с" для АТС ДШ; "а", "b", "k", "d" или "а", "b", "е", "f", "k", "d" для АТС-К (АТС-КУ) или АТС-КЭ) интерфейса (исходящих) телефонных каналов с батарейной сигнализацией (по таблицам 7.13, 7.14 ОГСТфС). Плата СВ-120 - два 3/4/7-проводных (провода "а", "b", "с" для АТС ДШ; "а", "b", "k", "d" или "а", "b", "е", "f", "k", "d" для АТС-К (АТС-КУ) или АТС-КЭ) интерфейса (входящих) телефонных каналов с батарейной сигнализацией (по таблицам 7.13, 7.14 ОГСТфС). Плата АО-120 - два интерфейса для подключения телефонов на стороне абонента. Плата АО-121 – два интерфейса для организации 2-х проводных линий связи с выполнением функций ЛК-МЖС, ЛК-ПГС, ЛК-2Р, ЛК-ТНН-У. Плата АО-126 - шесть интерфейсов для подключения телефонов на стороне абонента. Плата СО-120 - два интерфейса для подключения абонентских комплектов АТС. Плата СО-120-01 - два интерфейса для подключения абонентских линий от таксофонов в абонентские комплекты АТС. Плата СО-126 - шесть интерфейсов для подключения абонентских комплектов АТС. Плата АО-124 - два интерфейса для подключения 2/4-проводных телефонов на стороне абонента. Плата СО-124 - два интерфейса для подключения 2/4-проводных абонентских комплектов АТС. Плата DЕ-120 - выделение из аналогового сигнала одной или двух заданных частот (500, 600, 750, 1200, 1600, 2100, 2600 Гц) в 60 телефонных каналах методом цифровой обработки DSR. Выделение частот кода "2 из 6" в 60 телефонных каналах методом цифровой обработки DSR для конвертирования R1.5 в декадный код или R2 в R1.5 (или в декадный код). Фильтрация заданных частот в диапазоне от 300 до 3400 Гц одновременно в 60 телефонных каналах. Организация конференц-связи. DE-120-01 - Аналогична по назначению плате DE-120, устанавливается на 2 или 5 место блоков OGM-12 или OGM-12-01. Плата OD-121 - два независимых синхронных канала передачи данных. Тип интерфейса каждого канала определяется устанавливаемым на плату модулем из комплекта KOD-121. Работает только в режиме DCE. Плата OD-121-01 - два независимых асинхронных канала передачи данных. Тип интерфейса каждого канала определяется устанавливаемым на плату модулем из комплекта KOD-121. Работает только в режиме DCE. Комплект KOD-121 - комплект соединительных кабелей длиной 500 мм и модулей, устанавливаемых на платы OD-121 и OD-121-01:
Плата OD-122-01 - один канал передачи данных с интерфейсом Ethernet 10BaseT. Плата ОD-123 - Два синхронных канала передачи данных между асинхронными стыками X.21 на скорости 384 кбит/с. Плата OD-125 - два независимых синхронных канала передачи данных с интерфейсом V.35 для подключения устройств DCE или DTE, а также для передачи речи по каналам передачи данных с использованием протокола Н.221. Скорость передачи - nх64 кбит/с. Два соединительных кабеля с разъемами DB-25 длиной 7 м и две вилки DB-25. Плата OD-125-02 - два независимых синхронных/асинхронных канала передачи данных с интерфейсами V.28(RS 232), V.35, V.36(RS 449). Предоставляет возможность передавать низкоскоростные данные в 1 – 8 битах одного ВИ как в синхронном, так и в асинхронном режиме. Помимо этого может работать в режимах, аналогичных реализованным на плате OD-121(-01). Плата КУ-120 - плата контроля и управления внешними устройствами, измерения температуры воздуха, напряжения питания сети и батареи. Содержит восемь датчиков. Плата КТ-120 - один линейный интерфейс HDSL для передачи потоков Е1. Плата КТ-121 - два линейных интерфейса G.SHDSL для передачи информации на скоростях от 192 до 2048 кбит/c с шагом 64 кбит/с. КТ-121-01 - Один линейный интерфейс G.SHDSL для передачи информации на скоростях от 192 до 2048 кбит/c с шагом 64 кбит/с. Плата ОК-124 - два интерфейса для организации 2-х проводных линий связи с выполнением функций ЛК-2И, ЛК-2Р. Плата АК-120 - два интерфейса для подключения пультов руководителя РМ-01 через ISDN стыки типа U к аппаратуре ОGM-30Е. Плата YP-120 - два интерфейса для организации 2-х проводных линий связи при работе с поездными радиостанциями (ПРС)и выполнения функции ЛК-ПРС. Плата ОТ-120 - оптический интерфейс потока Е1 с длиной волны 1,3 мкм. Плата ОТ-123 - оптический интерфейс потока Е1 с сервисными каналами. Линейная скорость 3072 кбит/с, длина волны 1,3 мкм. Плата OD-121-03 – два независимых асинхронных канала передачи данных с интерфейсом RS-485 или V.24/V.28. Плата OD-121-06 – два независимых асинхронных канала передачи данных с интерфейсом V.24/V.28. Плата OD-121-10 – два независимых синхронных канала передачи данных с интерфейсом V.24/V.28, V.35/V.28, V.36/V.11, Х.21/V.11, RS-485, сонаправленный стык 64 кбит/с G.703 и одного дополнительного низкоскоростного (до 50 бит/с) асинхронного канала передачи данных по встроенному сигнальному каналу (ВСК); Программное обеспечение КПО-120 - оптический компакт-диск с программой конфигурирования и мониторинга аппаратуры OGM-30E. ЗИП ОGМ-30Е №1 - набор запасных частей и приспособлений, предназначенных для обслуживания блока OGM-12 в процессе пуско-наладки и эксплуатации:
Блок ВКМ-01 - ввод кабеля медного типа КСПП, ТПП, МКС на 3 линейных тракта с защитой от грозовых перенапряжений. Блок ВКО-01 - для разъемного перехода от линейного оптического кабеля к станционному оптическому кабелю (на 8 волокон одномодового кабеля). Блок ВКО-01-01 - для разъемного перехода от линейного оптического кабеля к станционному оптическому кабелю (на 8 волокон многомодового кабеля). КМЧ-01 -01 - комплект монтажных частей для установки блока OGM-12 в СКУ-01, СКУ-03; КМ-38 - комплект монтажных частей для крепления блока OGM-12 на стену. ПК-41 - панель кроссовая для установки шести 15-контактных (кабель-переходник Х.21/V.11 ), либо 25-контактных ( кабель-переходник V.24/V.28 ), либо 37-контактных (кабель-переходник V.36/V.11) разъемов и дополнительно двух разъемов кабель-переходника V.35/V.28. ПК-43 - панель кроссовая для установки пяти разъемов кабель-переходника V.35/V.28. Блок СН-122 – для преобразования переменного напряжения 220В. в напряжение 48в. постоянного тока. Максимальный ток, отдаваемый в нагрузку – 4А. Технические характеристики гибкого мультиплексора ОГМ-30Е:Линейный интерфейс 2048кбит/с рекомендации G.703, G.704
E&M, I, II, III, IV, V, 1VF сигнализация, 3-х проводная (4-х, 7-ми проводная) батарейная сигнализация, шлейфная сигнализация по 2-х проводным соединительным линиям. Интерфейс для системы обслуживания УСО, RS-232. Электропитание:
Сертификат: № ОС/1-СП-430 до 09.08. Гибкие мультиплексорыГибкие мультиплексоры ИКМ-30 позволяют решать задачи аналого-цифрового преобразования, коммутации цифровых потоков Е1, конверсии сигнализации, вставки-выделения каналов. Передача выходного сигнала осуществляется по электрическому или оптическому кабелю.
Цена: ЦЕНЫ УКАЗАНЫ БЕЗ НДС. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Описание | Цена без НДС |
| Блок ОГМ-12 для установки сменных плат и ПО | ||
| Блок ОГМ-12-01 Для установки сменных плат и ПО | ||
| Блок СН-122 Для преобразования ~ 220 В в =48 В, до 4 А. | ||
| КМЧ-01-01 Комплект монтажных частей для установки блока ОГМ-12 в СКУ-01, СКУ-03 | ||
| Комплект ЗИП ОГМ-30Е №1-05 | ||
| Комплект ЗИП ОГМ-30Е №1 Набор запасных частей и приспособлений, предназначенных для обслуживания блока ОГМ-12 в процессе пуско-наладки и эксплуатации | ||
| Комплект ЗИП ОГМ-30Е №1-01 Инструмент для монтажа проводов в розетке AMP167232-3 фирмы \"AMP\" плат СХ-120, СВ-120, ОК-120, АО-126, СО-126, КУ-120 | ||
| Комплект ЗИП ОГМ-30Е №1-02 Инструмент AM-1-321666-1 фирмы \"AMP\" для монтажа проводов в вилках типа RJ-11, RJ-12 и RJ-45 с четырьмя, шестью и восемью контактами в платах АО-120, СО-120, ВС-122, ВС-124, ОД-122, АО-124, СО-124, АК-124 | ||
| Комплект ЗИП ОГМ-30Е №1-03 Монтажный столик, предназначенный для установки на него приборов при настройке и монтаже оборудования. Устанавливается в стоечный каркас 19\" и может закрепляться на различной глубине. Предельно допустимая нагрузка 25кГ | ||
| Комплект ЗИП ОГМ-30Е №1-04 Монтажный столик, предназначенный для установки на него приборов при настройке и монтаже оборудования. Устанавливается в стоечный каркас 19\" и может закрепляться на различной глубине. Предельно допустимая нагрузка 25кГ | ||
| Плата АО-120 Два интерфейса для подключения телефонов на стороне абонента | ||
| Плата АО-126 Шесть интерфейсов для подключения телефонов на стороне абонента (импульсный или частотный набор) | ||
| Плата ОК-120 Два 2/4-проводных интерфейса телефонных каналов с сигнализацией E&M тип V | ||
| Плата СВ-120 Два 3/4/7-проводных (провода \"a\", \"b\", \"c\" для АТС ДШ; \"a\", \"b\", \"k\", \"d\" или \"a\", \"b\", \"e\", \"f\", \"k\", \"d\" для АТС-К (АТС-КУ) или АТС-КЭ) интерфейса входящих телефонных каналов с батарейной сигнализацией | ||
| Плата СО-120 Два интерфейса для подключения абонентских комплектов АТС. | ||
| Плата СО-120-01 Два интерфейса для подключения абонентских линий от таксофонов в абонентские комплекты АТС | ||
| Плата СО-126 Шесть интерфейсов для подключения абонентских комплектов АТС | ||
| Плата СХ-120 Два 3/4/7-проводных (провода \"a\", \"b\", \"c\" для АТС ДШ; \"a\", \"b\", \"k\", \"d\" или \"a\", \"b\", \"e\", \"f\", \"k\", \"d\" для АТС-К (АТС-КУ) или АТС-КЭ) интерфейса исходящих телефонных каналов с батарейной сигнализацией | ||
| Плата ВС-120 Два интерфейса Е1 | ||
| Плата ВС-120-01 Один интерфейс Е1 | ||
| Плата ВС-120-02 Два интерфейса Е1 с транзитным соединением в аварийном режиме | ||
| Плата ВС-120-03 | ||
| Плата ВС-125 Два интерфейса цифровых сигналов 1024 кбит/с аппаратуры ИКМ-15 (линейный код NRZ, NRZ+, HDB3, AMI) | ||
| Плата ВС-125-01 Один интерфейс цифровых сигналов 1024 кбит/с аппаратуры ИКМ-15 (линейный код NRZ, NRZ+, HDB3, AMI) | ||
| Плата КТ-121 Два линейных интерфейса SHDSL для передачи потоков Е1 | ||
| Плата КТ-121-01 Один линейный интерфейс SHDSL для передачи потока Е1 | ||
| Плата ОТ-120 Оптический интерфейс потока Е1 с длиной волны 1,3мкм | ||
| Плата ОТ-123 Оптический интерфейс потока Е1 и каналом служебной связи. Линейная скорость 3072 кбит/с, длина волны 1,3мкм | ||
| Плата КМ-120 | ||
| Плата СН-120 | ||
| Плата УМ-120 | ||
| Плата УМ-120М | ||
| Плата АО-121 | ||
| Плата АО-124 Два интерфейса для подключения 2/4-хпроводных телефонов на стороне абонента (импульсный или частотный набор). | ||
| Плата КУ-120 Плата контроля и управления внешними устройствами с помощью \"сухих контактов\" периферийных устройств. Контроль температурного режима. Содержит восемь датчиков. | ||
| Плата ОК-124 Два 2-проводных интерфейса телефонных каналов для сетей ОТС ЖД МПС. | ||
| Плата СО-124 Два интерфейса для подключения 2/4-проводных абонентских комплектов АТС | ||
| Плата УР-120 | ||
| Плата ДЕ-120-01 Детектирование одной или двух заданных частот (500, 600, 750, 1200, 1600, 2100, 2600Гц) в 60 телефонных каналах методом цифровой обработки DSR. Выделение частот кода \"2 из 6\" в 60 телефонных каналах методом цифровой обработки DSR для конве | ||
| Плата ОС-120 Сжатие речи методом A-CELP по рек. G.729 МСЭ-Т | ||
| Плата ОС-120-01 | ||
| Модуль КОД-121-00 Модуль V.24/V.28; соединительный кабель 500мм с разъемом типа DB-25, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Модуль КОД-121-01 Модуль V.24/V.28; соединительный кабель 500мм с разъемом типа DB-25, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Модуль КОД-121-02 Модуль V.35/V.28; соединительный кабель 500мм с разъемом типа V.35, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Модуль КОД-121-03 Модуль V.35/V.28; соединительный кабель 500мм с разъемом типа V.35, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Модуль КОД-121-04 Модуль V.36/V.11; соединительный кабель 500мм с разъемом типа DB-37, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Модуль КОД-121-05 Модуль V.36/V.11; соединительный кабель 500мм с разъемом типа DB-37, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Модуль КОД-121-06 Модуль X.21/V.11; соединительный кабель 500мм с разъемом типа DB-15, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Модуль КОД-121-07 Модуль X.21/V.11; соединительный кабель 500мм с разъемом типа DB-15, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Модуль КОД-121-08 Модуль RS-485; соединительный кабель 500мм с разъемом типа DB-15, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Модуль КОД-121-09 Модуль RS-485; соединительный кабель 500мм с разъемом типа DB-15, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Модуль КОД-121-10 Модуль 64кбит/с сонаправленный стык по рек. G.703.1; соединительный кабель 500мм с разъемом типа DB-9, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Модуль КОД-121-11 Модуль 64кбит/с сонаправленный стык по рек. G.703.1; соединительный кабель 500мм с разъемом типа DB-9, подключается к верхнему (нижнему) разъему платы ОД-121 или ОД-121-01 | ||
| Плата АК-120 Для подключения двцх цифровых абонентских пультов РМ-01 через U-интерфейс базового доступа ISDN. | ||
| Плата АК-122 Для подключения двцх цифровых абонентских пультов РМ-01 через U-интерфейс базового доступа ISDN. | ||
| Плата ВС-122 Два интерфейса базового доступа типа Uk0 к сети ISDN с дистанционным питанием сетевого окончания NT | ||
| Плата ВС-122-01 Два интерфейса базового доступа типа Uk0 к сети ISDN без дистанционного питания | ||
| Плата ВС-124 Два интерфейса базового доступа типа S/T к сети ISDN с дистанционным питанием терминального оборудования | ||
| Плата ВС-124-01 Два интерфейса базового доступа типа S/T к сети ISDN без дистанционного питания | ||
| Плата ОД-121 Два независимых синхронных канала передачи данных. Тип интерфейса каждого канала определяется устанавливаемым на плату модулем из комплекта КОД-121. Скорость от 50 бит/с до nх64 кбит/с. | ||
| Плата ОД-121-01 Два независимых асинхронных канала передачи данных. Тип интерфейса каждого канала определяется устанавливаемым на плату модулем из комплекта КОД-121. Скорость 56,7кбит/с. | ||
| Плата ОД-121-03 Два независимых асинхронных канала передачи данных со стыками V.24/V.28 и RS-485 и преобразования асинхронных в синхронные. | ||
| Плата ОД-121-04 Два независимых синхронных канала передачи данных со стыком V.24/V.28 на скорости 56 кбит/с и 8 кбит/с. | ||
| Плата ОД-121-06 Два независимых асинхронных канала передачи данных со стыком V.24/V.28, преобразования асинхронных в синхронные, организация двух каналов с конфигурацией \"общая шина\", два доп.асинхр.канала до 2 400 бит/с встроенных в основной канал. | ||
| Плата ОД-121-10 Два независимых асинхронных канала передачи данных со стыком, доп.асинхр.канал 50 бит/с по встроенному сигнальному каналу. | ||
| Плата ОД-122 Два канала передачи данных с интерфейсом Ethernet 10BaseT | ||
| Плата ОД-122-01 Один канал передачи данных с интерфейсом Ethernet 10BaseT | ||
| Плата ОД-123 Два синхронных канала передачи данных с интерфейсом Х.21 на скорости 384 кбит/с. | ||
| Плата ОД-125 Два независимых синхронных канала передачи данных с интерфейсом V.35 для подключения устройств DCE или DTE, а также для передачи речи по каналам передачи данных с использованием протокола H.221. Скорость передачи - nх64 кбит/с. Два соединител | ||
| Плата ОД-125-01 | ||
| Плата ОД-125-02 | ||
| Плата ОД-125-03 | ||
| Комплект ЗИП ОГМ-30Е №2 Программное обеспечение КПО-120, установленное на компьютер типа Notebook и соединительный кабель AT-link 9F/9F | ||
| Комплект ЗИП ОГМ-30Е №2-01 Программное обеспечение КПО-120, установленное на компьютер типа Notebook и соединительный кабель AT-link 9F/9F | ||
| КПО-120-02 Оптический компакт-диск с программой конфигурирования и мониторинга аппаратуры ОГМ-30Е | ||
|
|
|
|
|||||||||
