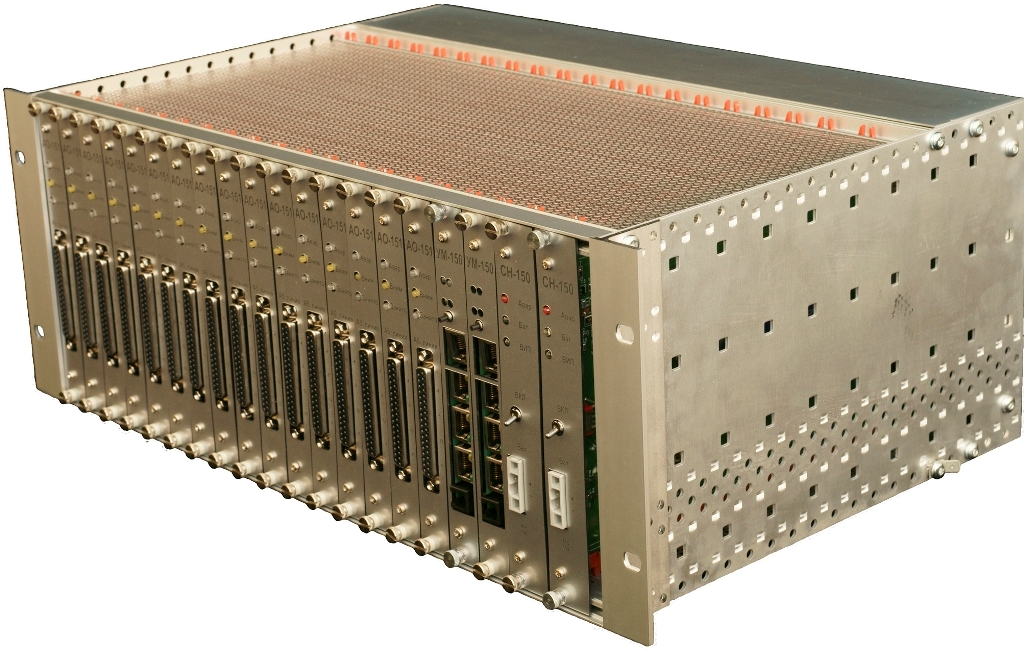

Мультиплексор доступа ОГМ-300 – семейство многофункциональных шасси, предназначенных для построения ряда типовых устройств доступа, оптимизированных для применения в среде TDM/IP. Аппаратура ОГМ-300 обеспечивает совместимость с OGM 30E и обеспечивает ее замену в технически обоснованных случаях.
Назначение гибкого мультиплексора ОГМ-300:
- мультиплексор, кросс-коннектор Е1 и субпервичных каналов;
- конвертор протоколов сигнализации;
- мультисервисный узел доступа (MSAN);
- мультимедийный шлюз VoIP, TDMoIP.
Особенности гибкого мультиплексора ОГМ-300:
- высокая платность портов на шасси и на плату;
- два типа шасси: полное (16 слотов) и компактное (2 слота);
- скоростные внутренние шины TDM и Ethernet;
- дублирование платы питания и платы управления (резервирование 1+1);
- применение новых технических решений и элементов;
- низкая удельная стоимость;
- совместимость по протоколам с аппаратурой ОГМ ранних выпусков.
Технические характеристики ОГМ-300
| Интерфейс 2048 кбит/c | | МСЭ-Т G.703, G.704, 120 Ом симметричный |
| Интерфейс 10/100Base-T | | IEEE 802.3, IEEE 802.3U |
| Интерфейс GE | | IEEE 802.3ab, 802.3z |
| Интерфейс синхронизации | | МСЭ-Т G.703.12, 120 Ом симметричный |
| Интерфейсы системы управления |
| | Ethernet |
| | Ethernet |
| Габаритные размеры |
| | 19” по МЭК 297 |
| | 483х178х256 мм |
| | 483х44х256 мм |
| | 144,35х220х20 мм |
| Электропитание | | 48/60В с заземленным положительным полюсом 220В, 59Гц |
| Условия эксплуатации | | Рабочая температура от 50 до 40ºC
Относительная влажность не выше 80% при температуре 25ºС
Атмосферное давление не ниже 60 кПа |
Состав аппаратуры ОГМ-300
| Наименование | Децимальный номер | Назначение и выполняемые функции |
| Блок ОГМ-150 | ИГУЛ.469436.023 | Блок (19”, 4U) предназначен для установки 16 функциональных плат |
| Блок ОГМ-151 | ИГУЛ.469436.037 | Блок (19”, 4U) предназначен для установки 2 функциональных плат |
| Платы |
| УМ-150 | ИГУЛ.469435.115 | Предназначена для управления и мониторинга блока, обработки протоколов. Устанавливает до двух плат с реализацией схемы резервирования 1+1 |
| СН-150 | ИГУЛ.436634.005 | Предназначена для электропитания плат ОГМ-300 от источника постоянного тока напряжением от минус 38,4В до минус 72В с заземленным положительным полюсом. Устанавливает до двух плат с реализацией схемы резервирования 1+1 |
| АО-151 | ИГУЛ.469435.117 | Cодержит 16 абонентских комплектов (FXS) с поддержкой импульсно/частотного набора, электронной регулировкой уровня сигнала ТЧ, измерения параметров абонентской линии, защиты от перенапряжений. |
| СО-151 | ИГУЛ.469435.119 | Содержит 16 абонентских окончаний (FXO) для включения в абонентские комплекты АТС |
| СО-154 | ИГУЛ.469435.138 | Содержит 8 абонентских окончаний (FXO) для включения в 2/4-проводные абонентские комплекты АТС |
| ОК-151 | ИГУЛ.469435.121 | Содержит 8 канальных окончаний (2/4-проводных) с сигнализацией E&M |
| ВС-158 | ИГУЛ.469435.122 | Содержит 8 стыков E1 для доступа к коммутационной матрице блока. Обеспечивает кросс-коннекцию Е1 и субпервичных каналов блока. |
| АД-150 | ИГУЛ.469435.133 | Содержит 8 стыков ADSL/ADSL2/ADSL2+. Образует 8-портовый IP-DSLAM с поддержкой Triple-Play. |
| КД-150 | ИГУЛ.469435.134 | Плата голосового IP-шлюза. Содержит два порта FE, один из них совмещенный с SFP-слотом. |
| ЕТ-150 | ИГУЛ.469435.131 | Плата коммутатора IP пакетов. Содержит 2 порта GE, совмещенных с SFP-слотами и 3 порта FE |
Схемы применения ОГМ-300

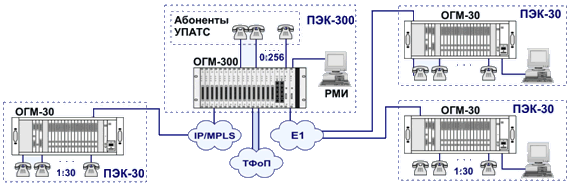

Сеть телефонной связи с полуавтоматической установкой соединения

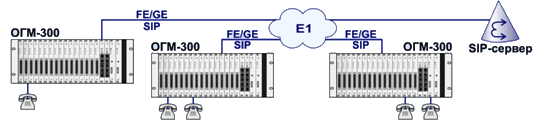

Распределенная IP-УПАТС
Гибкие мультиплексоры Гибкие мультиплексоры ИКМ-30 позволяют решать задачи аналого-цифрового преобразования, коммутации цифровых потоков Е1, конверсии сигнализации, вставки-выделения каналов. Передача выходного сигнала осуществляется по электрическому или оптическому кабелю.- Транспорт 30х4 Мультиплексор Транспорт 30х4 предназначен для преобразования до 128 окончаний различных типов и портов Ethernet 10/100TX в цифровые потоки Е1 с передачей по медному или оптическому кабелю.
- ЦСП-30 Мультиплексор ЦСП-30 предназначен для организации соединительных линий аналоговых и цифровых АТС, выделенных каналов передачи данных, линейных трактов xDSL, уплотнения абонентских линий в потоке Е1.
- ТС-30 гибкий мультиплексор Мультиплексор ТС-30 преобразовывает соединительные линии аналоговых АТС, абонентских линий и каналов передачи данных в цифровой поток 2,048 Мбит/с (Е1).
- ОГМ-300 Гибкий мультиплексор ОГМ-300
- ОГМ-30Е Гибкий мультиплексор ОГМ-30Е предназначен для передачи соединительных линий, речевых и цифровых сигналов, конвертирования сигнализации, кросс-коммутации в потоке Е1.
- ОГМ-30 Гибкий мультиплексор ОГМ-30 предназначен для применения на сетях связи в качестве оконечного мультиплексора, мультиплексора ввода-вывода, кроссировочного мультиплексора, конвертора сигнализации
- ОПМ-15 Мультиплексор ОПМ-15 предназначен для организации соединительных линий между АТС различных типов на городских и сельских телефонных сетях связи.
- Кедр-БСС Цифровая система передачи Кедр-БСС предназначена для преобразования соединительных линий аналоговых АТС, абонентских линий и каналов передачи данных в цифровой поток 2,048 Мбит/с (Е1) и передачи их по одной или двум парам медного кабеля.
- МКАД-БСС Мультисервисный концентратор абонентского доступа МКАД-БСС предназначен для экономичного предоставления абонентам любых видов услуг связи (телефон сетей общего пользования, офисные и ведомственные АТС, подключение к скоростному Интернет, локальным сетям и другое).
- АДИКМ-30х2 Технические характеристики транскодера АДИКМ 30х2. Увеличение пропускной способности цифровых линейных трактов Е1 за счет преобразования двух 30-канальных потоков Е1 в один 60-канальный поток АДИКМ со скоростью 2,048 Мбит/с.
- АДИКМ-15х2 Назначение АДИКМ-15х2: объединение двух 15-ти канальных цифровых потоков со скоростью 1024 кбит/с в один 30-ти канальный цифровой поток со скоростью 1024 кбит/с для передачи по кабельным или радиорелейным линиям.
- МП Первичные мультиплексоры "МП" предназначены для применения в качестве оборудования абонентского доступа на сетях связи различного применения.
- Мультиплексор-компрессор МК-Е1 Мультиплексор-компрессор МК-Е1 предназначен для уплотнения и передачи данных потока E1 с одновременным мультиплексированием (инкапсуляцией) данных канала Ethernet, при организации связи по потоку Е1.
- Cronyx E1-XL-IP Мультиплексор E1-XL-IP представляет собой мультиплексор, позволяющий передавать один канал E1 через асинхронную пакетную сеть передачи данных.
- Арлан-1451 Аппаратура Арлан-1451 предназначена для передачи трафика Ethernet (10/100Base-T) в потоке E1.
- MiniMux MiniMux - первичный мультиплексор для организации соединительных линий между АТС различных типов и работы удаленных абонентов. Изделие предназначено для операторов связи ведомственных и учрежденческих сетей.
Цена:
ЦЕНЫ УКАЗАНЫ БЕЗ НДС.
СЧЕТ НА ОПЛАТУ ВЫСТАВЛЯЕТСЯ В РУБЛЯХ ПО КУРСУ ЦБ РФ И ДЕЙСТВИТЕЛЕН 5 БАНКОВСКИХ ДНЕЙ.
 ОГМ-300
| Наименование | Описание | Цена без НДС | | Блок ОГМ-150 | Блок (19”, 4U) предназначен для установки 16 функциональных плат | 34 200 р. | | Плата УМ-150 | Предназначена для управления и мониторинга блока, обработки протоколов. Устанавливает до двух плат с реализацией схемы резервирования 1+1 | 29 550 р. | | Плата СН-150 | Предназначена для электропитания плат ОГМ-300 от источника постоянного тока напряжением от минус 38,4В до минус 72В с заземленным положительным полюсом. Устанавливает до двух плат с реализацией схемы резервирования 1+1 | 10 400 р. | | Плата АО-151 | Cодержит 16 абонентских комплектов (FXS) с поддержкой импульсно/частотного набора, электронной регулировкой уровня сигнала ТЧ, измерения параметров абонентской линии, защиты от перенапряжений. | 16 650 р. | | Плата КД-150 | Плата голосового IP-шлюза. Содержит два порта FE, один из них совмещенный с SFP-слотом. | 55 000 р. | | Плата АД-150 | Содержит 8 стыков ADSL/ADSL2/ADSL2+. Образует 8-портовый IP-DSLAM с поддержкой Triple-Play. | 23 000 р. | | Плата ЕТ-150 | Плата коммутатора IP пакетов. Содержит 2 порта GE, совмещенных с SFP-слотами и 3 порта FE | 16 150 р. | | Плата ВС-158 | Содержит 8 стыков E1 для доступа к коммутационной матрице блока. Обеспечивает кросс-коннекцию Е1 и субпервичных каналов блока. | 15 000 р. | | Плата СО-154 | Содержит 8 абонентских окончаний (FXO) для включения в 2/4-проводные абонентские комплекты АТС | 10 000 р. | | Плата ОК-151 | Содержит 8 канальных окончаний (2/4-проводных) с сигнализацией E&M | 10 000 р. |
|
|
