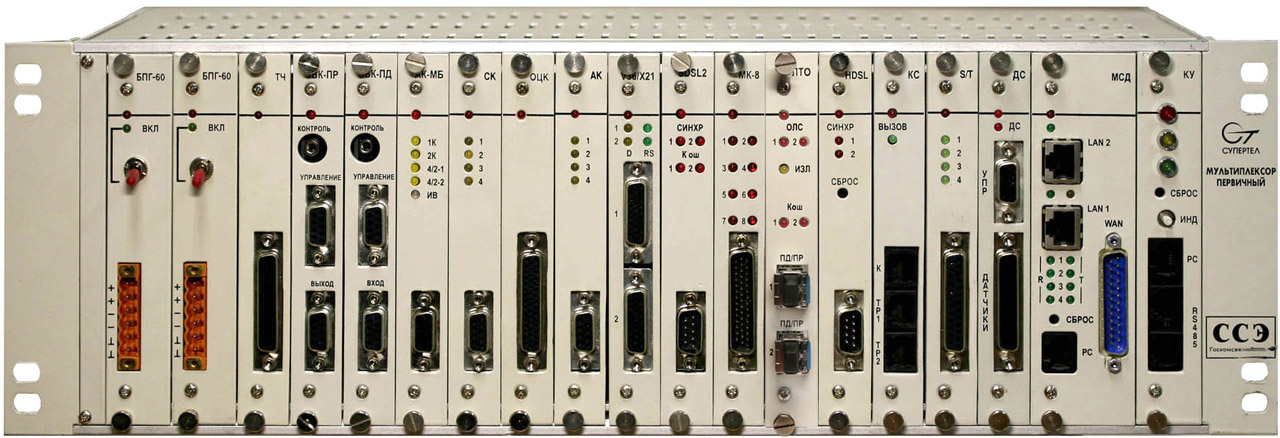

Первичный мультиплексор "МП" |
Первичные мультиплексоры «МП» предназначены для применения в качестве оборудования абонентского доступа.
Функциональные возможности:
- МП с блоком МП-1 — оконечный мультиплексор на одно направление осуществляет ввод/вывод из потока Е1 до 31 абонентского сигнала;
- МП с блоком МП-2 — промежуточный мультиплексор на два направления передачи, обеспечивает ввод/вывод из двух потоков Е1 до 62 абонентских сигналов с транзитной передачей не выделяемых сигналов;
- МП с блоком АДИКМ-кодирования МП-АД — мультиплексор-кросскоммутатор с побитной коммутацией на два направления передачи обеспечивает ввод/вывод цифровых каналов и сжатие каналов тональной частоты до 32 и 16 кбит/с;
- МП с блоком МК-8 — узловой первичный мультиплексор-кросскоммутатор на 8 направлений обеспечивает ввод/вывод до 62 абонентских сигналов из восьми потоков Е1 и двух сигналов с блоков линейных интерфейсов, осуществляет кроссовую коммутацию цифровых каналов.
Все мультиплексоры позволяют организовать резервирование электропитания и входных потоков по типу "1+1".
Возможности МП по вводу/выводу интерфейсных сигналов определяются составом интерфейсных блоков, каждый из которых является законченным функциональным узлом.
Линейные интерфейсы
Оптический интерфейс, ЛТО
|
Рабочая длина волны оптического излучения |
1,3±0.003 мкм 1.55+0,005 мкм |
Уровень средней мощности на передаче |
не менее минус 3 дБм |
Чувствительность приемника |
не менее минус 38 дБм |
Электрический интерфейс соотв. рек. G.703 МСЭ-Т |
Скорость передачи сигнала |
2048 кбит/с |
Код сигнала |
HDB-3 |
Сопротивление (в зависимости от варианта исполнения) |
120/75 Ом |
Интерфейс HDSL, SDSL |
Скорость передачи сигнала |
2048 кбит/с, nх64кбит/с |
Код сигнала |
2B1Q, ТС-РАМЗ |
Абонентские интерфейсы
|
Канал ТЧ (сигнализация Е/М) |
ТЧ |
Режим работы:
- 2-х проводный
- 4-х проводный оконечный
- 4-х проводный транзит |
Интерфейсы AK/CK
Удаленные от АТС абоненты |
АК. СК |
Режим работы:
- Доступ к АТС удаленного абонента
- Диспетчерская связь
- Подключение 2-х и 4-х проводных телефонных аппаратов. |
Интерфейсы АК/МБ
Каналы ТЧ с трансляцией тонального вызова 2100Гц в индукторный 25Гц (127 В) |
АК-МБ |
Режим работы:
- 2-х проводный
- 4-х проводный оконечный
- 4-х проводный транзит |
Интерфейсы ТЧ-СВ, ТЧ-СИ
Местные и междугородные соединительные линии между АТСК и ДШ АТС |
ТЧ-СВ.ТЧ-СИ |
Режим работы:
- 3-х проводный
- 4-х проводный
- 6-ти проводный
- 7-ми проводный |
Интерфейсы ЗВ-ПД, ЗВ-ПР
Каналы звукового вещания 50-15000 Гц |
ЗВ-ПД, ЗВ-ПР, ЗВК-ПД, ЗВК-ПР |
Скорость передачи:
128, 192, 256 кБит/с |
Интерфейс ОЦК |
ОЦК |
Скорость передачи:
64 кБит/с |
Вид интерфейса:
- сонаправленный
- противонаправленный |
Интерфейс RS-232-C |
RS-232 |
Скорость передачи:
100; 200; 600; 1200; 2400; 4800; 9600; 19200 бит/с |
Интерфейс RS-232/RS-422/RS-485 |
RS |
Скорость передачи:
1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2 кБит/с |
Интерфейс RS/ПД |
RS/ПД |
Скорость передачи:
до 1200 Бит/с |
Интерфейс V.35/V.36/X.21 |
V.36/X.21 |
Скорость передачи:
nх64 кБит/с (где n=1 -31) |
Интерфейс С1-И (С1-ФЛ) |
С1-И |
Скорость передачи:
1,2; 2,4; 4,8; 9,6; 16; 32; 48 кБит/с |
Интерфейс ISDN (U, S/T) |
U; S/T; Upn; Upnt |
Режим работы:
(2B+D) в линейном коде 2B1Q. AMI (соответственно) |
Сетевой интерфейс LAN |
LAN |
Режим работы:
Передача сигнала Е1 через локальную сеть |
Маршрутизатор сетевого доступа, МСД, Fast Ethernet, 10/100 Base-T |
МСД |
Режим работы:
Маршрутизация пакетов между двумя портами LAN и двумя портами WAN |
Коммутатор локальных сетей, КЛС |
КЛС |
Режим работы:
Коммутатор второго уровня между 4-мя портами LAN и двумя портами WAN |
Интерфейс ТГ связи |
ТК |
Режим работы:
8 независимых телеграфных каналов со скоростью до 800 бод, пердача в одном КИ. |
Электропитание |
Конструкция |
Напряжение источника питания:
- минус 24 (19,2 - 28,8) В;
- минус 60 (38,4 - 72,0 ) В. |
МП выполнены в виде модулей:
- для размещения в унифицированном метрическом конструктиве с габаритами: 533x149x235 мм:
- для размещения в унифицированном 19-ти дюймовом конструктиве с габаритами: 483x149x235 мм:
- для размещения в компактном конструктиве (МП/К) с габаритами: 299x79x235 мм;
- для размещения в подвижных аппаратных (МП/П) с габаритами: 595x180x315 мм.
Масса МП - не более 10 кг .
|
Потребляемая мощность:
от 10 до 70 Вт (в зависимости
от количества абонентских блоков) |
Система технического обслуживания
Управление и контроль состояния МП осуществляется с помощью программного обеспечения "СуперТел-ТМ" и "СуперТел-NMS". Система обеспечивает постоянный мониторинг мультиплексоров независимо от конфигурации сети.
Сертификат: №ОС-2-СП-0580, до 7 декабря 2010 года.
