Мультиплексор-компрессор МК-Е1 предназначен для уплотнения и передачи данных потока E1 с одновременным мультиплексированием (инкапсуляцией) данных канала Ethernet, при организации связи по потоку Е1.

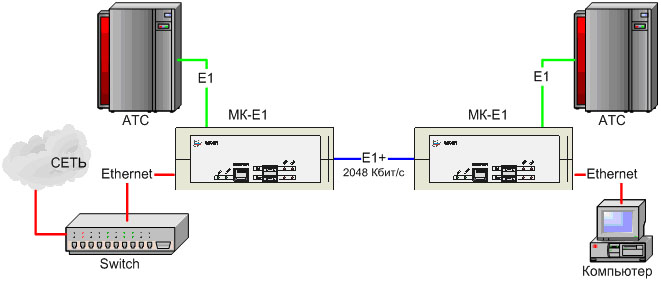

Оборудование обеспечивает передачу данных потока E1 и данных канала Ethernet одновременно в составе потока E1. В результате компрессии речевых каналов в потоке Е1 высвобождается пропускная способность, используемая для передачи данных Ethernet. Компрессия речевых каналов позволяет сохранить количество передаваемых речевых каналов при незначительной потере качества речи. Скорость сжатого речевого канала может выбираться из 4 доступных (16//24/32/40 Кбит/с). Количество каналов потока E1, подвергаемых компрессии, может изменяться пользователем. Данные Ethernet могут целиком занимать канальные интервалы, если в них не передаются данные телефонии. Количество и номера таких канальных интервалов также задаются пользователем. Соответственно, изменяется пропускная способность канала Ethernet, лежащая в диапазоне от 24 до 1984 Кбит/с.
Количество каналов потока E1, подвергающихся процессу компрессии-декомпрессии, может варьироваться, обеспечивая различную пропускную способность канала Ethernet, а так же возможность использования незатронутых процессом компрессии-декомпрессии каналов потока E1 для передачи данных цифровых устройств (например, организация модемных соединений). Также возможно заполнение пустых
речевых каналов данными Ethernet.
Функциональные возможности
- Передача данных потока E1;
- Компрессия-декомпрессия канальных интервалов потока E1 в соответствии с рекомендацией G.726 (16/24/32/40 кбит/с);
- Передача данных Ethernet (до 1472Кбит/с) при одновременном наличии потока E1 (если речевая информация передаётся во всех каналах и применяется компрессия 16Кбит/с);
- Изменение числа канальных интервалов потока E1, подвергающихся компрессии-декомпрессии;
- Изменение числа канальных интервалов, полностью занимаемых данными Ethernet;
- Установка типа канала Ethernet 10BASE-T или 100BASE-TX.
Технические характеристики
- Параметры стыков прибора МК-Е1 с аппаратурой пользователя соответствуют рекомендации G.703 (ГОСТ Р 50765-95) и IEEE 802.3 (10/100 Base-T);
- Напряжение питания –38 …–72 В;
- Потребляемая мощность не более 3 Вт.
- Масса прибора не более 1 кг.
Конструкция
Прибор выполнен в пластиковом корпусе высотой 61мм, шириной 158мм и глубиной 260мм. На верхней и нижней крышке прибора имеются вентиляционные отверстия для естественного охлаждения.

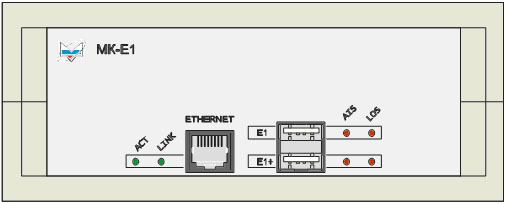

На передней панели прибора расположен разъём ETHERNET (подключение абонентской линии Ethernet) с двумя индикаторными светодиодами ACT и LINK, и два разъёма E1 и E1+ (подключение потока E1) c двумя индикаторными светодиодами AIS и LOS на каждую линию потока E1. Так же в левом верхнем углу панели помещён логотип фирмы производителя и наименование прибора.

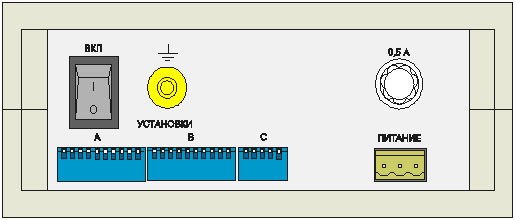

На задней панели прибора помещён тумблер питания устройства, клемма заземления, переключатели УСТАНОВКИ (управление процессом компрессии-декомпрессии каналов потока E1, управление полным заполнением каналов, скоростью сжатия, разрешения использования 16 канального интервала, разрешения Flow Control, переключение типа подключения канала Ethernet 10/100 Base-T), разъём питания и держатель предохранителя.
Гибкие мультиплексоры Гибкие мультиплексоры ИКМ-30 позволяют решать задачи аналого-цифрового преобразования, коммутации цифровых потоков Е1, конверсии сигнализации, вставки-выделения каналов. Передача выходного сигнала осуществляется по электрическому или оптическому кабелю.- Транспорт 30х4 Мультиплексор Транспорт 30х4 предназначен для преобразования до 128 окончаний различных типов и портов Ethernet 10/100TX в цифровые потоки Е1 с передачей по медному или оптическому кабелю.
- ЦСП-30 Мультиплексор ЦСП-30 предназначен для организации соединительных линий аналоговых и цифровых АТС, выделенных каналов передачи данных, линейных трактов xDSL, уплотнения абонентских линий в потоке Е1.
- ТС-30 гибкий мультиплексор Мультиплексор ТС-30 преобразовывает соединительные линии аналоговых АТС, абонентских линий и каналов передачи данных в цифровой поток 2,048 Мбит/с (Е1).
- ОГМ-300 Гибкий мультиплексор ОГМ-300
- ОГМ-30Е Гибкий мультиплексор ОГМ-30Е предназначен для передачи соединительных линий, речевых и цифровых сигналов, конвертирования сигнализации, кросс-коммутации в потоке Е1.
- ОГМ-30 Гибкий мультиплексор ОГМ-30 предназначен для применения на сетях связи в качестве оконечного мультиплексора, мультиплексора ввода-вывода, кроссировочного мультиплексора, конвертора сигнализации
- ОПМ-15 Мультиплексор ОПМ-15 предназначен для организации соединительных линий между АТС различных типов на городских и сельских телефонных сетях связи.
- Кедр-БСС Цифровая система передачи Кедр-БСС предназначена для преобразования соединительных линий аналоговых АТС, абонентских линий и каналов передачи данных в цифровой поток 2,048 Мбит/с (Е1) и передачи их по одной или двум парам медного кабеля.
- МКАД-БСС Мультисервисный концентратор абонентского доступа МКАД-БСС предназначен для экономичного предоставления абонентам любых видов услуг связи (телефон сетей общего пользования, офисные и ведомственные АТС, подключение к скоростному Интернет, локальным сетям и другое).
- АДИКМ-30х2 Технические характеристики транскодера АДИКМ 30х2. Увеличение пропускной способности цифровых линейных трактов Е1 за счет преобразования двух 30-канальных потоков Е1 в один 60-канальный поток АДИКМ со скоростью 2,048 Мбит/с.
- АДИКМ-15х2 Назначение АДИКМ-15х2: объединение двух 15-ти канальных цифровых потоков со скоростью 1024 кбит/с в один 30-ти канальный цифровой поток со скоростью 1024 кбит/с для передачи по кабельным или радиорелейным линиям.
- МП Первичные мультиплексоры "МП" предназначены для применения в качестве оборудования абонентского доступа на сетях связи различного применения.
- Мультиплексор-компрессор МК-Е1 Мультиплексор-компрессор МК-Е1 предназначен для уплотнения и передачи данных потока E1 с одновременным мультиплексированием (инкапсуляцией) данных канала Ethernet, при организации связи по потоку Е1.
- Cronyx E1-XL-IP Мультиплексор E1-XL-IP представляет собой мультиплексор, позволяющий передавать один канал E1 через асинхронную пакетную сеть передачи данных.
- Арлан-1451 Аппаратура Арлан-1451 предназначена для передачи трафика Ethernet (10/100Base-T) в потоке E1.
- MiniMux MiniMux - первичный мультиплексор для организации соединительных линий между АТС различных типов и работы удаленных абонентов. Изделие предназначено для операторов связи ведомственных и учрежденческих сетей.
Цена:
ЦЕНЫ УКАЗАНЫ БЕЗ НДС.
СЧЕТ НА ОПЛАТУ ВЫСТАВЛЯЕТСЯ В РУБЛЯХ ПО КУРСУ ЦБ РФ И ДЕЙСТВИТЕЛЕН 5 БАНКОВСКИХ ДНЕЙ.
 Мультиплексор-компрессор МК-Е1
| Наименование | Описание | Цена без НДС | | МК-Е1 | Уплотнение и передача данных потока E1 и Ethernet в потоке Е1 (2,048) Мбит/с | 13 000р. |
|
|
