Гибкий мультиплексор Маком-МХ |
Гибкий мультиплексор предназначен для формирования первичных цифровых потоков со скоростью 2048 кбит/с (поток Е1) из аналоговых речевых сигналов и сигналов цифровых интерфейсов, электронной кроссовой коммутации цифровых каналов со скоростью 64 кбит/с, передачи цифровых потоков по сети IP/Ethernet, а также для конвертации физических стыков и линейной сигнализации.
Оборудование имеет следующие типы интерфейсов:
| цифровые стыки Е1, кодировка HDB3 или AMI;
цифровые синхронные стыки V.24, V.11, V.35, V.36, X.21;
FXS (двухпроводные физические линии для подключения оконечных абонентских устройств со шлейфной сигнализацией);
трехпроводные физические соединительные линии (СЛ) с сигнализацией батарейным способом;
двух-/четырех-/шестипроводные окончания каналов ТЧ аппаратуры систем передачи;
двухпроводные физические линии системы МБ;
цифровые асинхронные стыки V.24;
|
|
цифровые стыки ИКМ-15 (1024 кбит/с);
цифровые сонаправленные стыки 64 кбит/с (G.703.1);
стыки С-1И;
FXO (двухпроводные физические линии, включаемые в абонентские комплекты АТС);
Ethernet 10/100 Base-T;
TDMoP Ethernet;
ВОЛС Ethernet TDMoP;
телеграфные стыки;
цифровые стыки SHDSL.
|
Конструктивное исполнение
Оборудование реализовано в виде модульной конструкции, при этом модули блока питания (БП) и центрального процессора (ЦП) являются базовыми и устанавливаются при любой конфигурации аппаратуры. Модуль ЦП осуществляет кроссовую коммутацию ОЦК и сигнальных каналов, производит конвертирование протоколов сигнализации, управляет работой модулей периферии. Параметры конфигурации хранятся в энергонезависимой памяти.
Сопряжение аппаратуры с подключаемыми каналами и линиями обеспечивают модули периферийных окончаний (модули периферии). Каждый модуль периферии содержит однотипные комплекты, обеспечивающие подключение определенных каналов и линий. Питание оборудования осуществляется от сети постоянного тока с заземленным положительным полюсом и напряжением 24…60В. Конструктивно каждый модуль выполнен в виде отдельного ТЭЗа. ТЭЗы устанавливаются в 19” евроконструктив 3U84ТЕ в стоечном исполнении. Общее количество модулей периферии, которое можно установить в один корпус, составляет 16. Все посадочные места модулей периферии – универсальны.
Варианты применения
В простейшем случае, с помощью мультиплексора Маком-МX можно скоммутировать от 4 до 60 аналоговых окончаний на один-два цифровых потока Е1 или до 128 абонентских комплектов на 4 потока Е1. В качестве аналоговых окончаний могут выступать 2, 4 или 6 проводные линии ТЧ, с внутриполосной сигнализацией или с сигнализацией выделенному сигнальному каналу, абонентские линии или абонентские комплекты. Информация речевых каналов при этом может быть сжата до 32 или 16 кбит/с на канал, используя кодирование АДИКМ.
Мультиплексор используется для организации цифрового канала связи по технологии SHDSL/SHDSL.bis со скоростью до 11,4 Mbps. В качестве особых возможностей мультиплексора следует отметить функции конвертора протоколов.
С помощью мультиплексора можно осуществлять конвертацию в обе стороны:
- местной и междугородной зоновой сигнализации 2600 Гц по каналам ТЧ в Е1 протокол 2ВСК;
- одночастотной сигнализации в 1ВСК;
- сигнализации батарейным способом по трёхпроводным соединительным линиям в Е1 протокол 2ВСК;
- преобразование стыка ИКМ-15 в Е1.
Также мультиплексор позволяет, устанавливать широковещательные соединения, т.е. подать сигнал с одного из аналоговых или цифровых каналов на несколько других. Применяется в частности для подачи программ радиовещания в несколько пунктов одновременно.
Конфигурирование и мониторинг
Конфигурирование и мониторинг производится с помощью персонального компьютера. Программное обеспечение позволяет осуществлять создание и редактирование конфигурации без подключения к мультиплексору или «онлайн», изменять параметры оборудования без перерыва работы, контролировать состояние мультиплексора и сигнализировать при возникновении аварийных ситуаций.
Имеется возможность удаленного конфигурирования и мониторинга мультиплексора через потоки Е1, DSL, что позволяет объединить несколько мультиплексоров в сеть и управлять их работой удаленно с помощью компьютера, подключенного к любому из мультиплексоров этой сети. Программное обеспечение для центра эксплуатации работает в среде Windows 98/2000/XP и позволяет производить мониторинг /настройку работы как локального оборудования по стыку RS-232, так и сети мультиплексоров через цифровые тракты E1.
Основные технические характеристики
| Интерфейс системы обслуживания: |
RS232/RS422 |
| Электропитание: |
24...60 В постоянного тока
220 В, 50 Гц
|
| Габариты: |
450х135х320 мм |
| Условия эксплуатации: |
Рабочая температура +5°С...+40°С
Относительная влажность 90% при +25°С
|
Схемы применения

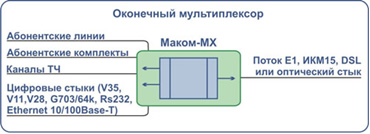

Рисунок 1 – Оконечный мультиплексор

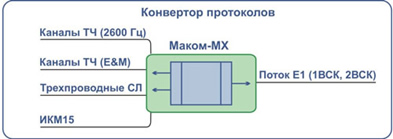

Рисунок 2 – Конвертор протоколов

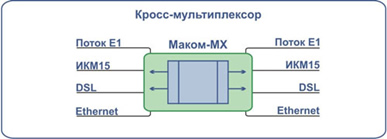

Рисунок 3 – Кросс-мультиплексор

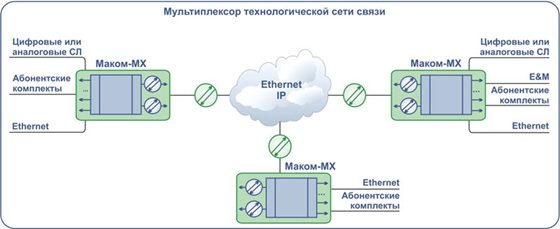

Рисунок 4 – Мультиплексор технологической сети связи

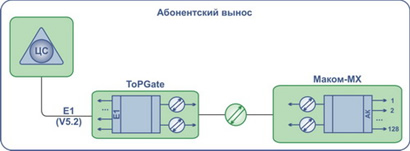

Рисунок 5 – Абонентский вынос
Состав плат
Модуль блока питания БП24-60
Модуль центрального процессора ЦП91
Модуль абонентских комплектов 8АК
Модуль двухпроводных СЛ 4АЛ
Модуль трехпроводных СЛ 4СЛУ
Модуль 2/4/6-ти проводных окончаний каналов ТЧ, 4ТЕМ
Модуль цифровых стыков Е1 4Е1
Модуль цифровых стыков ИКМ15 4И15
Модуль асинхронных стыков 4V24
Модуль асинхронных стыков 2VS
Модуль синхронных сонаправленных стыком 64 кбит/с 4С64
Модуль сжатия речевых сигналов АДИКМ
Модуль передачи данных LAN
Модуль оптического стыка 4ToP-2F
Модуль цифровых стыков С1-И 4С1И
Модуль комплектов системы МБ, 4МБ
Модули цифровых стыков SHDSL
Модуль дистанционного питания 1DP
Субмодуль служебной связи МСС
Сертификат
№ ОС-1-СП-0676
Гибкие мультиплексоры Гибкие мультиплексоры ИКМ-30 позволяют решать задачи аналого-цифрового преобразования, коммутации цифровых потоков Е1, конверсии сигнализации, вставки-выделения каналов. Передача выходного сигнала осуществляется по электрическому или оптическому кабелю.- Транспорт 30х4 Мультиплексор Транспорт 30х4 предназначен для преобразования до 128 окончаний различных типов и портов Ethernet 10/100TX в цифровые потоки Е1 с передачей по медному или оптическому кабелю.
- ЦСП-30 Мультиплексор ЦСП-30 предназначен для организации соединительных линий аналоговых и цифровых АТС, выделенных каналов передачи данных, линейных трактов xDSL, уплотнения абонентских линий в потоке Е1.
- ТС-30 гибкий мультиплексор Мультиплексор ТС-30 преобразовывает соединительные линии аналоговых АТС, абонентских линий и каналов передачи данных в цифровой поток 2,048 Мбит/с (Е1).
- ОГМ-300 Гибкий мультиплексор ОГМ-300
- ОГМ-30Е Гибкий мультиплексор ОГМ-30Е предназначен для передачи соединительных линий, речевых и цифровых сигналов, конвертирования сигнализации, кросс-коммутации в потоке Е1.
- ОГМ-30 Гибкий мультиплексор ОГМ-30 предназначен для применения на сетях связи в качестве оконечного мультиплексора, мультиплексора ввода-вывода, кроссировочного мультиплексора, конвертора сигнализации
- Кедр-БСС Цифровая система передачи Кедр-БСС предназначена для преобразования соединительных линий аналоговых АТС, абонентских линий и каналов передачи данных в цифровой поток 2,048 Мбит/с (Е1) и передачи их по одной или двум парам медного кабеля.
- МКАД-БСС Мультисервисный концентратор абонентского доступа МКАД-БСС предназначен для экономичного предоставления абонентам любых видов услуг связи (телефон сетей общего пользования, офисные и ведомственные АТС, подключение к скоростному Интернет, локальным сетям и другое).
- АДИКМ-30х2 Технические характеристики транскодера АДИКМ 30х2. Увеличение пропускной способности цифровых линейных трактов Е1 за счет преобразования двух 30-канальных потоков Е1 в один 60-канальный поток АДИКМ со скоростью 2,048 Мбит/с.
- МП Первичные мультиплексоры "МП" предназначены для применения в качестве оборудования абонентского доступа на сетях связи различного применения.
- Мультиплексор-компрессор МК-Е1 Мультиплексор-компрессор МК-Е1 предназначен для уплотнения и передачи данных потока E1 с одновременным мультиплексированием (инкапсуляцией) данных канала Ethernet, при организации связи по потоку Е1.
- Арлан-1451 Аппаратура Арлан-1451 предназначена для передачи трафика Ethernet (10/100Base-T) в потоке E1.
- Маком-МХ Гибкий мультиплексор предназначен для формирования первичных цифровых потоков из аналоговых речевых сигналов и сигналов цифровых интерфейсов, электронной кроссовой коммутации цифровых каналов, передачи цифровых потоков по сети IP/Ethernet, а также для конвертации физических стыков и линейной сигнализации.
