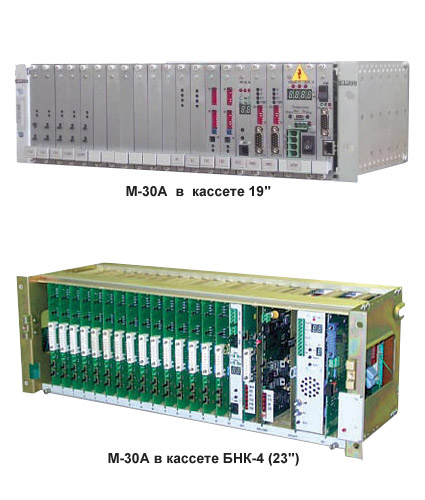

Кассета М30АЕ
Предназначена для установки плат из состава мультиплексора, станционных модемов и плат дистанционного питания при организации линейных трактов.
Плат канальных окончаний может быть установлено от 1 до 16.

Системная плата
ГС-01
Предназначена для обработки и формирования потока Е1 в соответствии с G.703, G.704, G.706 МСЭ-Т. Осуществляет мультиплексирование и вывод из потока Е1 каналов со скоростью 64кбит/с

Платы соединительных линий
СВ-01
Предназначена для организации четырех/шести проводной схемы соединительных линий сельских АТС и обеспечивает двух/четырех проводный разговорный тракт, два сигнальных провода на прием и передачу, автоматический четырехпроводный транзит.
Сигнализация со стороны аналоговой АТС – индуктивный код, код «Норка» (таблицы 7.11, 7.12 ОГСТФС). Сигнализация со стороны цифровой АТС – 2ВСК по таблицам 7.18, 7.19, 7.20 ОГСТФС. Содержит два канала.

СА-01
Предназначена для организации трех/четырех проводной исходящей связи аналоговой АТС с батарейной сигнализацией на соединительных, заказно-соединительных линиях и соединительных линиях междугородной связи. Сигнализация со стороны цифровой АТС – 2ВСК по таблицам 7.18, 7.19 ОГСТФС. Содержит два канала.

СЦ-01
Предназначена для организации трех/четырех проводной входящей связи аналоговой АТС с батарейной сигнализацией на соединительных и заказно-соединительных линиях.
Сигнализация со стороны цифровой АТС – 2ВСК по таблице 7.18 ОГСТФС. Содержит два канала.

СЦ-02
Предназначена для организации трех/четырех проводной входящей связи аналоговой АТС с батарейной сигнализацией на соединительных линиях междугородной связи.
Сигнализация со стороны цифровой АТС – 2ВСК по таблице 7.19 ОГСТФС. Содержит два канала.

СЧ-01
Предназначена для организации соединительных линий АТС внутризоновой и междугородной сети и обеспечивает преобразование одночастотного сигнального кода линейных сигналов на частоте 2600 Гц по таблицам 7.7, 7.9, 7.10 ОГСТФС.
сигнализацию цифровой АТС по двум ВСК по таблицам 7.18, 7.19 ОГСТФС. Содержит два четырехпроводных канала.

СЧ-03
Предназначена для преобразования одночастотного сигнального кода на частоте 2100 Гц в сигнализацию цифровой АТС типа 1ВСК по таблицам 7.18, 7.19 ОГСТФС. Содержит два четырехпроводных канала.

Абонентские платы
АР-01
Предназначена для подключения прямых телефонов с ручной подачей вызова, например, ТА-57. Содержит два двухпроводных абонентских окончания.

АК-02
Предназначена для согласования блока М30АЕ с телефонным аппаратом при организации режима удаленного абонента. Содержит четыре канала со скоростью 32 кбит/с.

АК-03
Предназначена для согласования блока М30АЕ с телефонным аппаратом при организации режима удаленного абонента. Содержит два канала со скоростью 64 кбит/с.

АС-02
Предназначена для согласования блока М30АЕ с абонентскими комплектами декадно-шаговых, координатных, электронных и квазиэлектронных (типа «Квант») АТС. Содержит четыре канала со скоростью 32 кбит/с.

АС-03
Предназначена для согласования блока М30АЕ с абонентскими комплектами декадно-шаговых, координатных, электронных и квазиэлектронных (типа «Квант») АТС. Содержит два канала со скоростью 64 кбит/с.

ВЕ-01
Обеспечивает соединение удаленных локальных Ethernet 10 Base-T сетей по одному (на скорости 64 кбит/с) или двум (на скорости 128 кбит/с) каналам потока Е1.
Система из двух плат обеспечивает трансляцию пакетов между двумя сетями на скорости 64 или 128 кбит/с, фильтрацию транслируемых пакетов в соответствии с адресами подключенных сетей, полудуплексный (UTP) или дуплексный (UTP-FDX) режим работы.

ДС-01
Предназначена для организации дуплексного канала связи между устройствами DTE (компьютеры, маршрутизаторы, терминалы). Данное устройство является DCE и работает в синхронном и асинхронном режимах.

Платы кросс-коммутации
КМ-08
Предназначена для кроссоединения каналов 64 кбит/с потоков Е1 и потоков ИКМ-15.
Имеет два режима работы: кроссоединение каналов в пределах четырех потоков Е1 или в пределах двух потоков Е1 и двух потоков ИКМ-15. Поддерживает сетевую систему мониторинга.

КМ-09
Предназначена для кроссоединения каналов 64 кбит/с потоков Е1, потоков ИКМ-15 и одного интерфейса для передачи данных по сети Ethernet с поддержкой протокола 100Base-TX. Имеет два режима работы: кроссоединение каналов в пределах четырех потоков Е1 и одного интерфейса Ethernet или в пределах двух потоков Е1, двух потоков ИКМ-15 и одного интерфейса Ethernet. Поддерживает cистему сетевого мониторинга.

КМ-10
Предназначена для кроссоединения каналов 64 кбит/с потоков Е1, потоков ИКМ-15 и двух интерфейсов для передачи данных по сети Ethernet с поддержкой протокола 100Base-TX.
Имеет два режима работы: кроссоединение каналов в пределах четырех потоков Е1 и двух интерфейсов Ethernet или в пределах двух потоков Е1, двух потоков ИКМ-15 и двух интерфейсов Ethernet. Поддерживает cистему сетевого мониторинга.

Платы оптического тракта
ВС-01
Предназначена для приема и передачи потока Е1 по одно или многомодовому оптическому кабелю.

ОТ-01
Предназначена для приема и передачи двух потоков Е1 и пакетов данных по сети Ethernet c поддержкой протокола 100 Base-TX по одномодовому оптическому кабелю. Для потоков Е1 обеспечивается плезиохронный режим передачи. В мультиплексор можно установить одну плату ОТ-01.

ОТ-02
Аналогична плате ОТ-01, отсутствует интерфейс Ethernet 100 Base-TX.

Платы источников питания
Плата ДП-03
Предназначена для дистанционного питания выносного мультиплексора по фантомным цепям двух рабочих пар линейного кабеля. Напряжение питания 250В, ток нагрузки до 0,8А.

Плата СН-01
Предназначена для питания выносного мультиплексора.
Содержит преобразователи сетевого переменного напряжения 220 В или напряжения дистанционного питания 250В, поступающего от платы ДП-03 по фантомным цепям двух рабочих пар линейного кабеля, в напряжение (60±1) В.

Плата ДП-04
Предназначена для дистанционного питания выносного мультиплексора по одной рабочей паре линейного кабеля.
Напряжение питания 250В, ток нагрузки до 0,8А

Плата СН-02
Предназначена для питания выносного мультиплексора. Содержит преобразователи сетевого переменного напряжения 220 В или напряжения дистанционного питания 250В, поступающего от платы ДП-04 по рабочей паре линейного кабеля, в напряжение (60±1) В.

Плата СН-04
Предназначена для питания выносного мультиплексора.
Содержит преобразователи тока дистанционного питания, поступающего от платы ДП-01, в напряжение (60±1) В.
Имеет встроенные аккумуляторы, осуществляющие дополнительное питание мультиплексора при пиковой абонентской нагрузке.
При организации выноса мультиплексора позволяет применить линейный тракт G.SHDSL bis с двумя регенераторами РМС-4.

Плата ИП-03
Предназначена для питания мультиплексора М30АЕ или станционного оборудования линейных трактов от батареи с напряжением (36…72) В.
Вырабатывает вторичные напряжения плюс 5 В, минус 5 В и поддерживает систему сетевого мониторинга по интерфейсам RS-232, RS-485. Устанавливается в кассеты М30АЕ или МЛТ-30/60-3U.

Плата ИП-04
Плата по функциям и установке аналогична плате ИП-03, для подключения к системе сетевого мониторинга, имеет дополнительный интерфейс для передачи данных по сети Ethernet с поддержкой протоколов 10/100 Base-Т/TX.
Стык Ethernet 10/100 Base-Т/TX, предназначен исключительно для сервисных функций, контроля и управления оборудованием.
